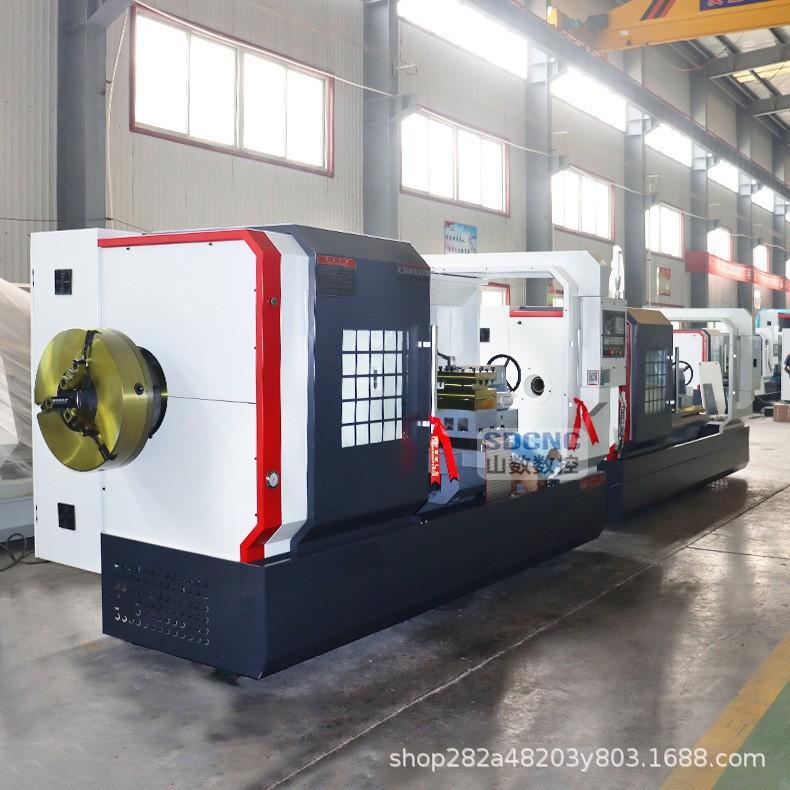

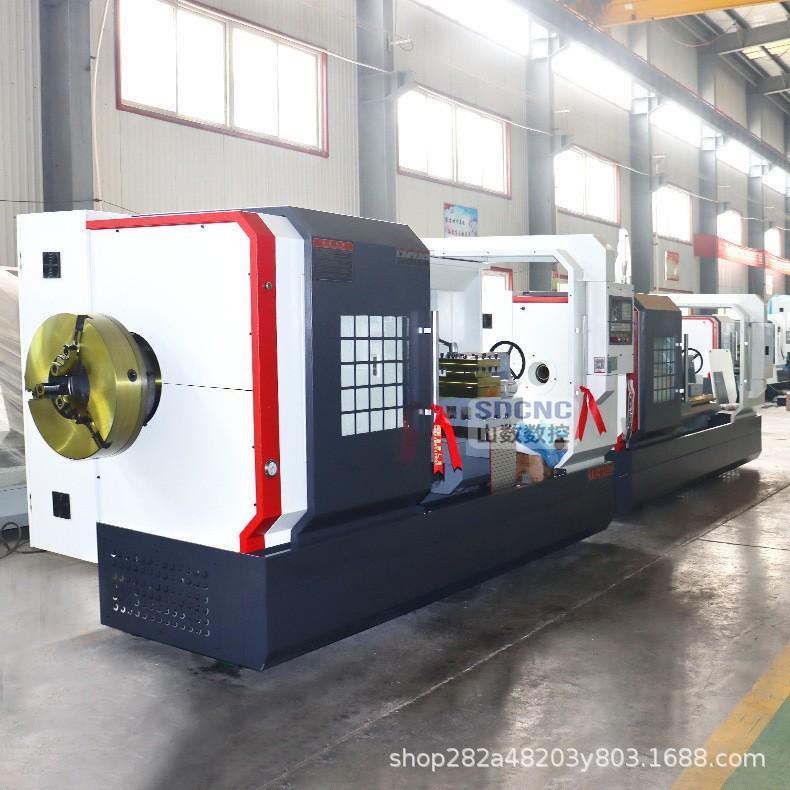

Torno horizontal de gran apertura para rosca de tubo CNC QK1327, riel guía para torno de rosca de tubo 1327, torno 755 ancho
Cantidad
|
Los principales parámetros técnicos |
ESPECIFICACIÓN |
Unidades |
QK1325 |
QK1325 |
QK1327 |
QK1327 |
|
cambio de marcha manual |
Cambio hidráulico HYD. |
cambio de marcha manual |
Cambio hidráulico HYD. |
|||
|
Diámetro máximo de rotación del lecho |
Columpio sobre la cama |
mm |
800 |
800 |
||
|
Diámetro máximo de rotación en la corredera horizontal |
Balanceo sobre carro transversal |
mm |
480 |
480 |
||
|
Longitud máxima de la pieza de trabajo |
Distancia entre centros |
mm |
1000/1500/3000 |
1000/1500/3000 |
||
|
Rango de diámetro de rosca de tubería de procesamiento |
Gama de roscas de tubos |
mm |
120-250 |
130-270 |
||
|
Ancho de la barandilla de la cama |
Ancho de la vía guía |
mm |
600 |
600 |
||
|
Rango de carga de la cama |
Capacidad máxima de carga |
T |
4 |
4 |
||
|
Rango de diámetro del orificio del husillo |
Orificio del husillo |
mm |
255 |
280 |
||
|
Serie de velocidades del husillo |
Pasos de velocidad del husillo |
- |
Conversión de frecuencia de 4 velocidades VF.4 pasos |
Hidráulico de 4 velocidades HYD.4 pasos |
Conversión de frecuencia de 4 velocidades VF.4 pasos |
Hidráulico de 4 velocidades HYD.4 pasos |
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
rpm |
20-420 |
20-420 |
||
|

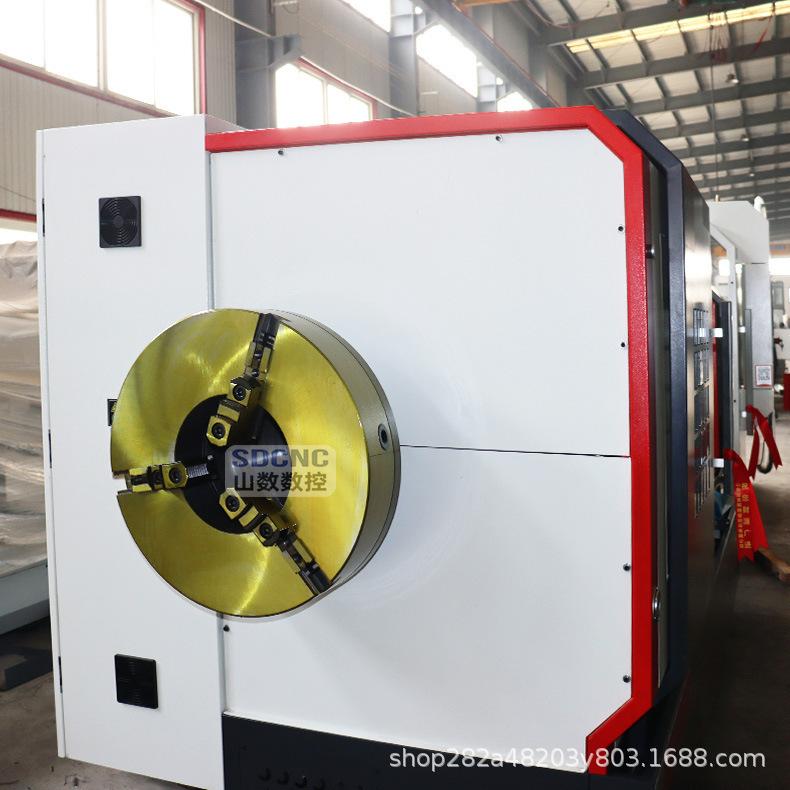

Especificaciones del mandril |
Arrojar |
mm |
φ630 manual de cuatro garras φ630 manual de 4 mordazas |
φ630 manual de cuatro garras φ630 manual de 4 mordazas |
||
|

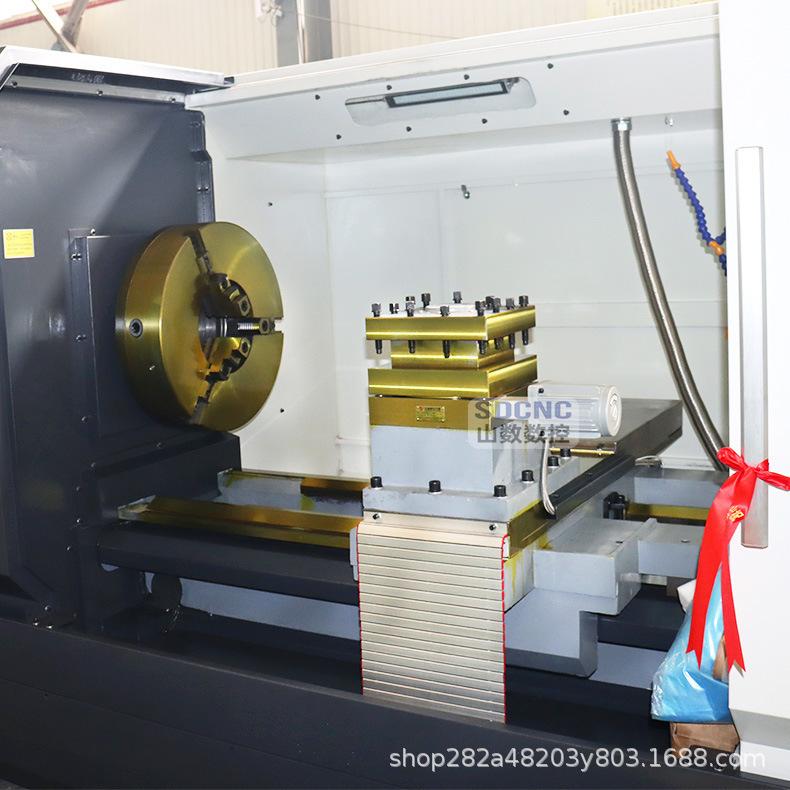

Tipo de portaherramientas |
Torreta/puesto de herramientas |
- |
Portaherramientas eléctrico de 4 estaciones Torreta CNC de 4 posiciones |
Portaherramientas eléctrico de 4 estaciones Torreta CNC de 4 posiciones |
||
|
Tamaño de la herramienta |
Tamaño del vástago de la herramienta |
mm |
32x32 |
32x32 |
||
|
Recorrido del eje X |
Recorrido del eje X |
mm |
420 |
420 |
||
|
Recorrido del eje Z |
Recorrido del eje Z |
mm |
850/1350/2850 |
850/1350/2850 |
||
|
Velocidad de avance rápido del eje X |
Desplazamiento rápido del eje X |
mm/min |
4000 |
4000 |
||
|
Velocidad de avance rápido del eje Z |
Desplazamiento rápido del eje Z |
mm/min |
6000 |
6000 |
||
|
Diámetro del manguito del contrapunto |
Diámetro del eje del contrapunto |
mm |
φ120 |
φ120 |
||
|
Cono de manguito de contrapunto |
Cono del eje del contrapunto |
- |
MT6 |
MT6 |
||
|
Recorrido del manguito del contrapunto |
Recorrido del eje del contrapunto |
mm |
250 |
250 |
||
|
Motor de husillo |
Motor del husillo principal |
kilovatios |
15 |
15 |
||
|
motor de la bomba de enfriamiento |
Motor de la bomba de refrigerante |
kilovatios |
0,125 |
0,125 |
||
|
Peso de la máquina Peso de la máquina |
Peso por 1000 |
kilogramo |
6000 |
6200 |
||
|
Peso para 1500 |
kilogramo |
6500 |
6700 |
|||
|
Peso para 3000 |
kilogramo |
7500 |
7700 |
|||
|
Dimensiones Dimensión total |
Dimensión para 1000 |
mm |
3600x1930x1900 |
3600x1930x1900 |
||
|
Dimensión para 1500 |
mm |
4100x1930x1900 |
4100x1930x1900 |
|||
|
Dimensión para 3000 |
mm |
5600x1930x1900 |
5600x1930x1900 |
|||
