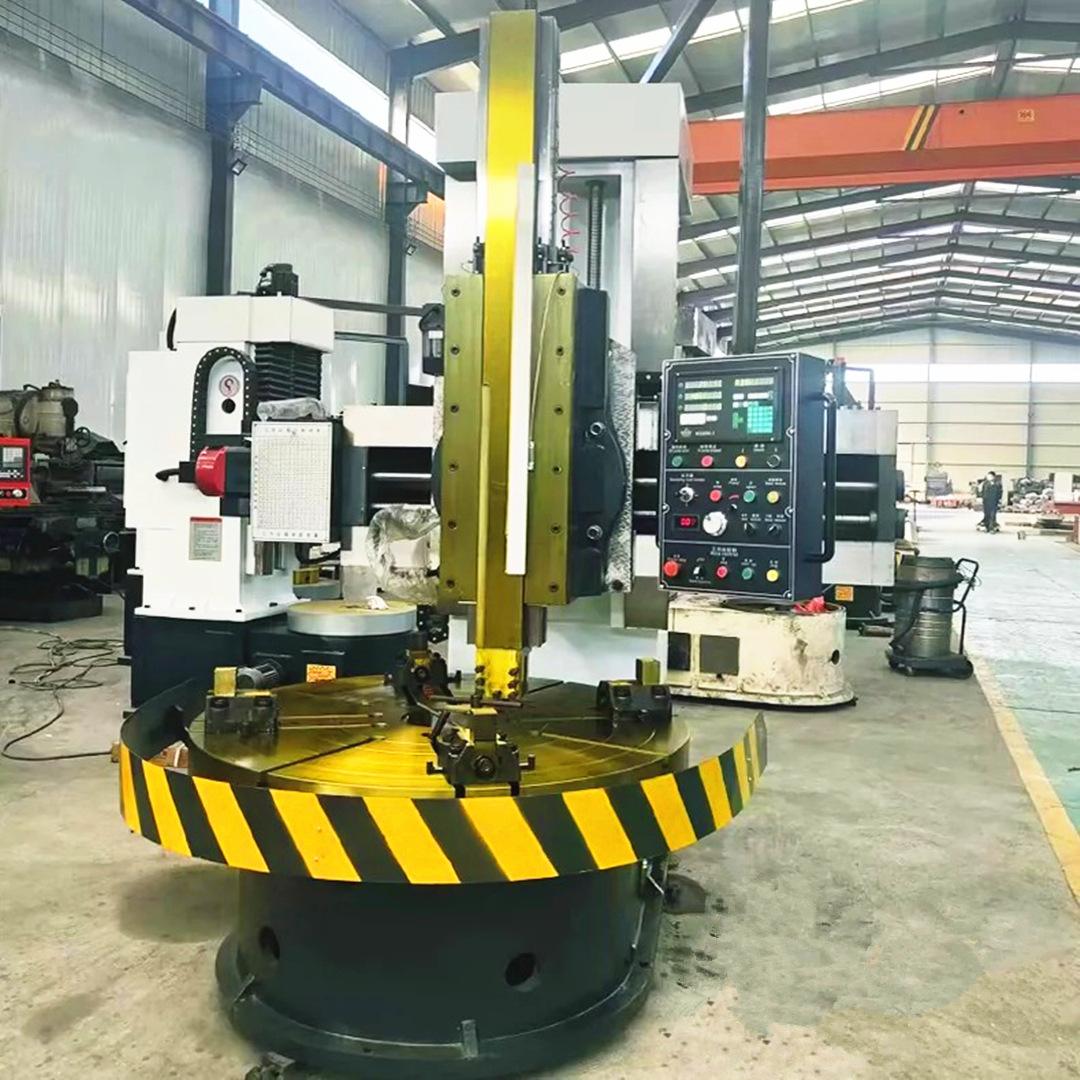

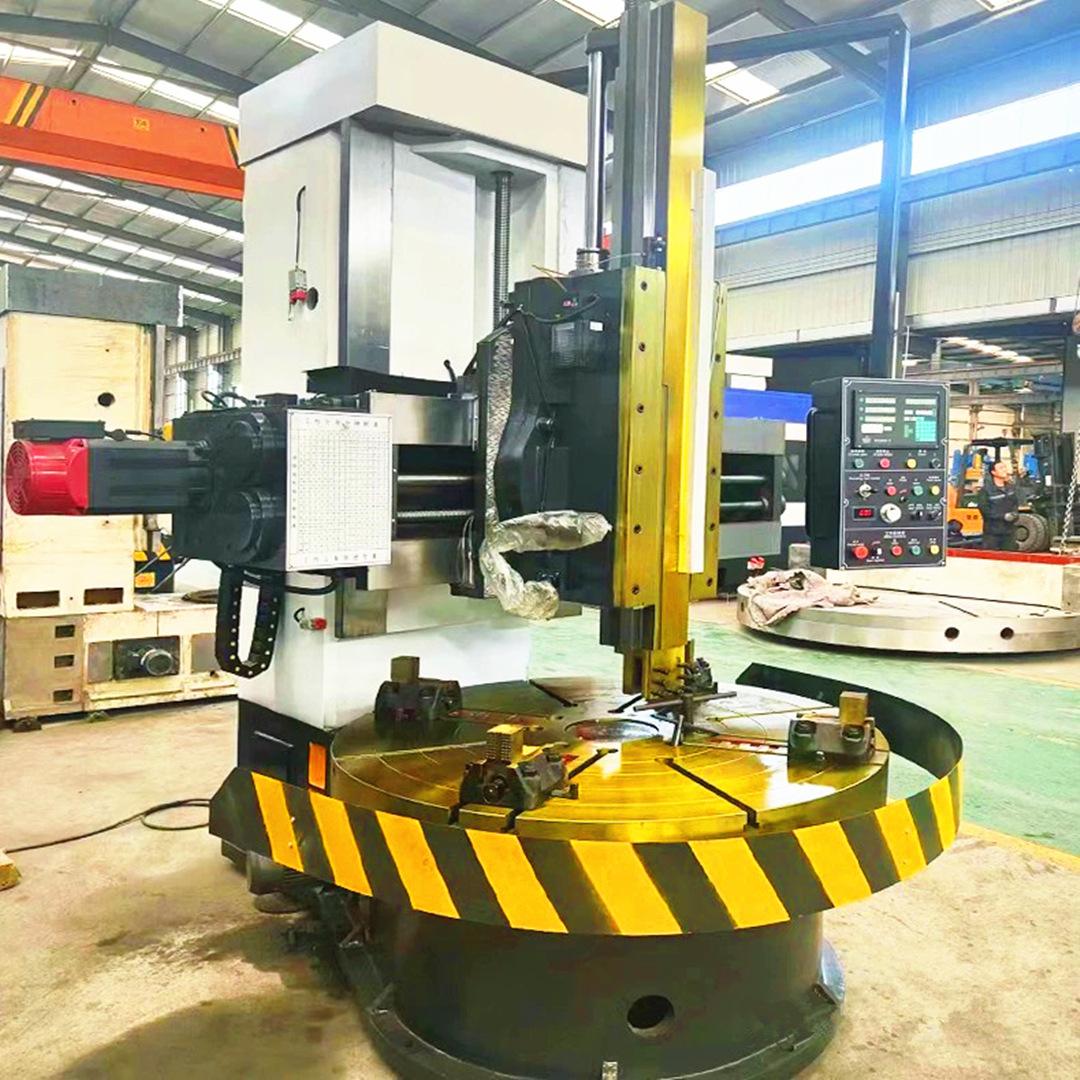

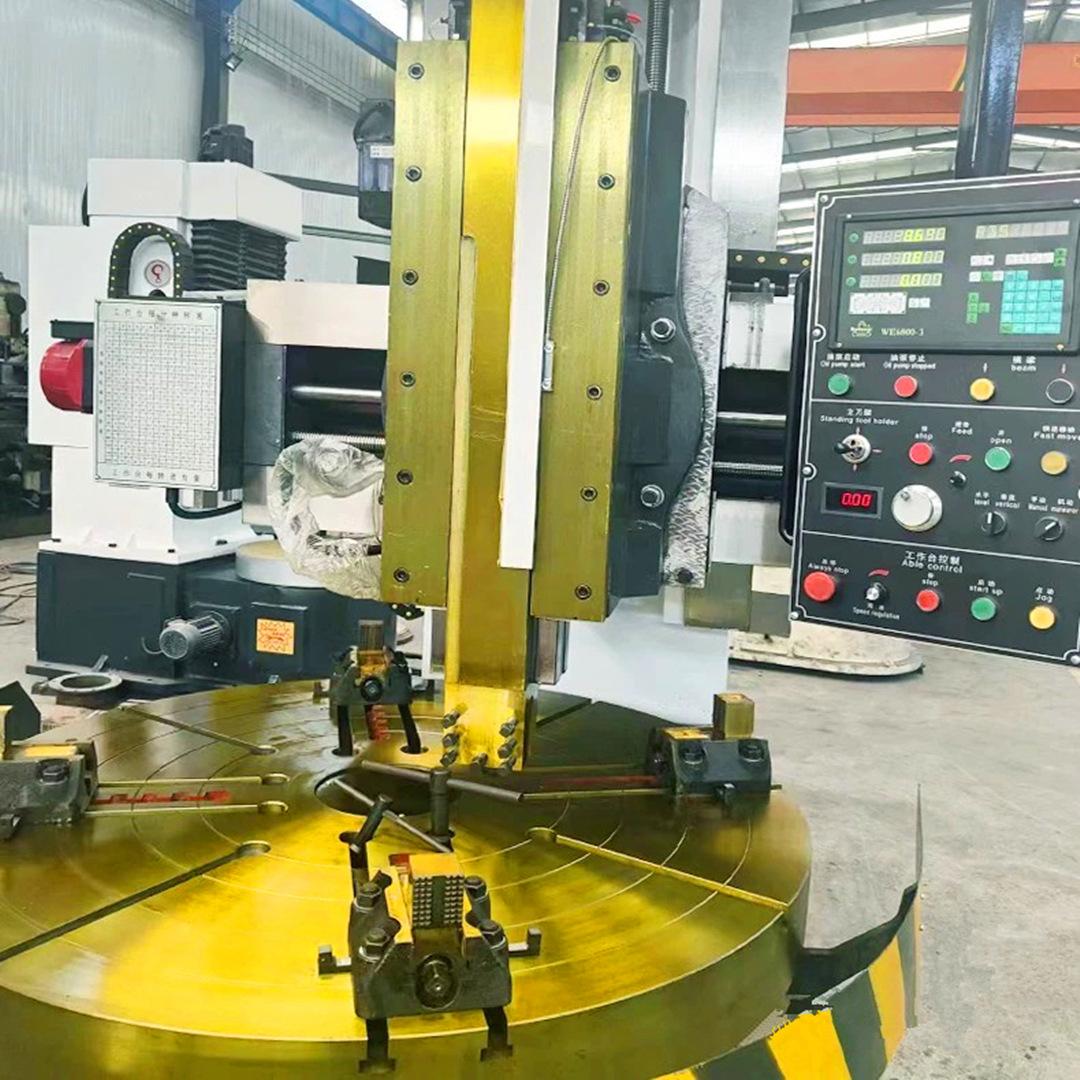

Torno vertical pequeño C5112 torno vertical CK5110 torno vertical ordinario
Cantidad
|
parámetro |
Especificación |
Unidad |
C5112 |
|
Diámetro del banco de trabajo |
Diámetro de la mesa |
mm |
1000 |
|
Diámetro máximo de giro |
Diámetro máximo de giro |
mm |
1250 |
|
Coche máximo |
Altura máxima de la pieza de trabajo |
mm |
1000 |
|
Peso máximo de la pieza de trabajo |
Peso máximo de la pieza de trabajo |
T |
3.2 |
|
Rango de velocidad del banco de trabajo |
Rango de velocidad de la mesa |
r/min |
6.3-200 |
|
Nivel de velocidad del banco de trabajo |
Pasos de velocidad de la tabla |
|
16 |
|
Par máximo de la mesa de trabajo |
Par máximo de la mesa |
Nuevo Méjico |
25000 |
|
Rango de avance del portaherramientas |
Pasos de alimentación del poste de herramientas vertical |
mm/min |
0.8-86 |
|
Nivel de alimentación del portaherramientas |
Rango de alimentación del poste de herramienta vertical |
|
12 |
|
Fuerza máxima de corte del poste de herramientas vertical |
Fuerza máxima de corte del poste de herramientas vertical |
norte |
25000 |
|
Carrera máxima del poste de herramientas vertical (horizontal) |
Recorrido máximo del poste de herramientas vertical (horizontal) |
mm |
750 |
|
Recorrido máximo del poste de herramientas vertical (vertical) |
Recorrido máximo del poste de herramientas vertical (vertical) |
mm |
650 |
|
Límite de movimiento del portaherramientas vertical |
Ángulo de giro del poste de herramientas vertical |
° |
±30° |
|
Fuerza máxima de corte del portaherramientas lateral |
Fuerza máxima de corte del poste de herramienta lateral |
norte |
20000 |
|
Fila de portaherramientas lateral (horizontal) |
Recorrido del poste de herramientas lateral (horizontal) |
mm |
630 |
|
Fila de portaherramientas lateral (vertical) |
Recorrido del poste de herramientas lateral (vertical) |
mm |
900 |
|
Velocidad de movimiento rápida del portaherramientas |
Desplazamiento rápido del poste de herramientas |
mm/min |
2000 |
|
Tamaño de la herramienta |
Tamaño de la sección de la herramienta |
mm |
30x40 |
|
Recorrido máximo de la viga |
Recorrido máximo de la viga transversal |
mm |
650 |
|
Velocidad de elevación de la viga transversal |
Velocidad de elevación de la viga transversal |
mm/min |
350 |
|
potencia del motor principal |
Potencia del motor principal |
kilovatios |
22 |
|
Potencia del motor de elevación de la viga transversal |
Potencia del motor de elevación de la viga transversal |
kilovatios |
2.2 |
|
Peso de la máquina (aprox.) |
Peso de la máquina |
T |
8.5 |
|
Dimensiones generales (largo*ancho*alto) |
Dimensión total |
mm |
2360*2280*2800 |
