Prensa lateral 2x4 con soporte, 2x 4x 3,5, prensa lateral pequeña con todo incluido, interruptor táctil de alta temperatura, envío al contado

【Método de embalaje Tipo de paquete】

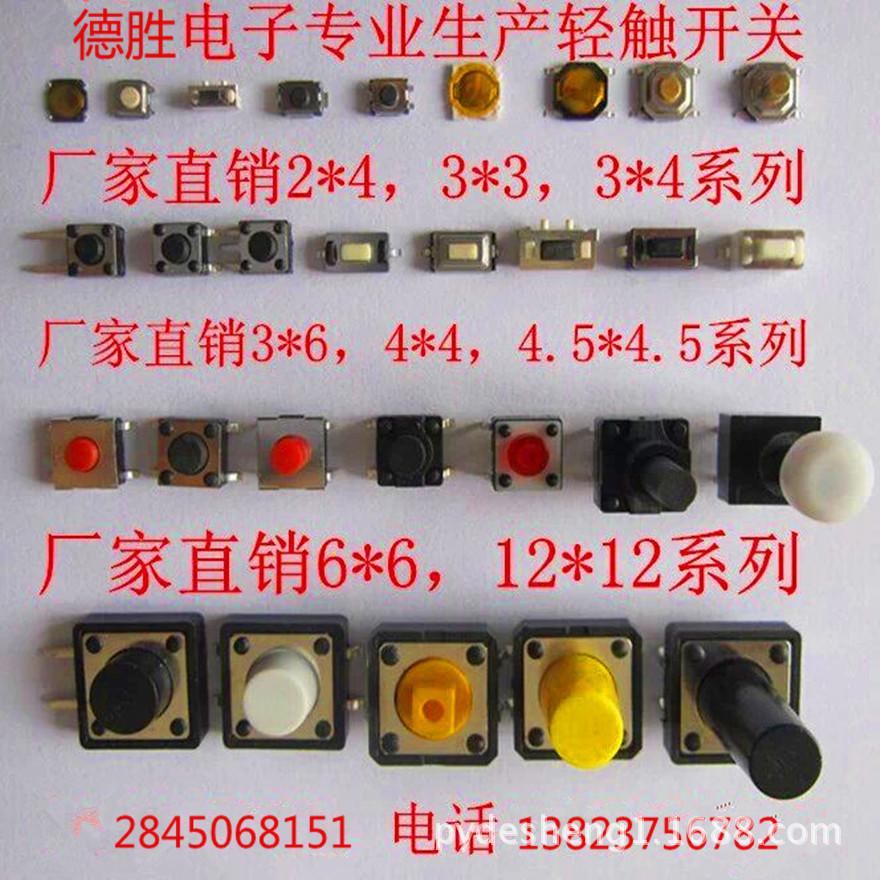

Hay cuatro tipos de interruptores táctiles: Enchufe DIP: embalaje en bolsa (soldadura manual, soldadura por ola) Parche SMT: embalaje en bolsa (soldadura manual) Cinta (soldadura por reflujo)



Ámbito de aplicación

1. Productos de audio y vídeo: MP3, MP4, DVD. Audio;
2. Productos digitales: cámaras digitales, cámaras de vídeo digitales, etc.;
3. Controles remotos: controles remotos para vehículos, puertas enrollables y productos antirrobo para el hogar;
4. Productos de comunicación: teléfonos móviles, teléfonos de automóvil, teléfonos, equipos de construcción, PDA, etc.;
5. Electrodomésticos: televisores, hornos microondas, ollas arroceras, ventiladores eléctricos, básculas electrónicas para el cuerpo humano, básculas electrónicas para medir grasa, básculas electrónicas para la cocina, etc.;
6. Productos de seguridad: videoporteros, monitores, etc.;
7. Juguetes: juguetes electrónicos, etc.;
8. Productos informáticos: cámaras, grabadoras de voz, etc.;
9. Equipos de fitness: cinta de correr, silla de masaje, etc.;
10. Equipo médico: monitor de presión arterial, termómetro, sistema de llamada a hospital, etc.

Indicadores técnicos

【Parámetros básicos】
Rango de temperatura de funcionamiento: -30℃ a +85℃
Corriente nominal: 50 mA, 12 V CC
Resistencia de aislamiento: 100 MΩ mín. 100 V CC
Rigidez dieléctrica: 250 V CA durante 1 min
Resistencia de contacto: 100 m Ω máx.
Carrera: 0.25±0.05mm (Carrera de silicona >1.0)
Fuerza de operación: 90gf/180gf/250gf/400gf
Tiempo de vida: 50000 ciclos (dependiendo del producto)
【Prueba de rendimiento】
Pruebe principalmente la resistencia de soldadura, la resistencia al frío, la resistencia a la temperatura y la resistencia a la humedad del interruptor táctil.
1. Prueba de resistencia de soldadura:
1. Prueba de soldabilidad:
Método: Sumerja el pie de soldadura en el baño de estaño hasta aproximadamente 2 mm de profundidad, la temperatura de prueba es de aproximadamente 230 ± 5 ℃ y el tiempo de retención es de 3 ± 0,5 segundos.
Resultado: Más del 80% del pie soldado quedará cubierto de estaño.
2. Prueba de resistencia de soldadura:
Método: La temperatura de la soldadura en el horno de soldadura se controla a 260 ± 5 ℃ y el tiempo de soldadura se mantiene a 5 ± 1 segundos (sustrato).
Al soldar a mano, la temperatura debe controlarse a 350 ± 30 ℃ y el tiempo debe ser de 3 ± 0,5 segundos, pero no se debe aplicar ninguna presión anormal al pin de soldadura.
Resultado: El interruptor no presenta deformación y cumple con los requisitos de rendimiento eléctrico. Si se aplica una presión anormal, el resultado será inválido.
2. Prueba de resistencia al frío:
Método: Colóquelo en un ambiente de temperatura de -20 ± 3 ℃ durante 4 días, luego colóquelo en un ambiente normal y pruébelo después de 30 minutos.
Resultados: La resistencia de contacto y la resistencia de aislamiento estaban dentro del rango estándar y no hubo señales de daño en el rendimiento del interruptor.
3. Prueba de resistencia a altas temperaturas:
Método: Guarde el producto a 280 ± 30 ℃ durante 2-3 minutos, sáquelo y pruebe su tacto y resistencia después de que se disipe el calor.
Resultados: No se encontraron signos de daños en cuanto a resistencia, retroceso, apariencia, etc. El interruptor sigue funcionando como antes.
4. Prueba de resistencia a la humedad:
Método: Colóquelo en un ambiente de 40 ± 2 ℃ 90-95 % de humedad relativa durante 4 días, luego colóquelo en un ambiente normal y pruebe después de 30 minutos.
Resultados: La resistencia de contacto y la resistencia de aislamiento estaban dentro del rango estándar y no hubo señales de daño en el rendimiento del interruptor.
5. Prueba de alternancia de temperatura
Después de cinco ciclos en diferentes entornos de temperatura, colóquelo en un ambiente normal durante 30 minutos antes de realizar la prueba;

Precauciones

1. Al soldar los terminales del interruptor táctil, si se aplica una carga a estos, existe la posibilidad de que se aflojen, deformen y deterioren sus características eléctricas debido a las diferentes condiciones. Preste atención al usarlos.
3. Al utilizar una placa de circuito impreso con orificio pasante o una placa de circuito distinta a la recomendada, las condiciones de soldadura variarán debido a la tensión térmica. Confirme previamente las condiciones de soldadura.
4. Al realizar dos soldaduras, espere a que la primera vuelva a la temperatura ambiente antes de realizar la segunda. El calentamiento continuo puede deformar la parte exterior, aflojar y desprender el terminal, y reducir las propiedades eléctricas.
5. Respecto al establecimiento de las condiciones de soldadura, es necesario confirmar las condiciones reales de producción en masa.
El producto está diseñado y fabricado para cargas resistivas de CC. Para otras cargas (inductivas o capacitivas), confírmelo por separado.
6. Para conocer los patrones y orificios de montaje de la PCB, consulte las dimensiones recomendadas que aparecen en la imagen del producto.
7. El interruptor debe utilizarse en una estructura donde sea operado directamente por una persona. No lo utilice para funciones de detección mecánica.
8. Al operar el interruptor táctil, si se aplica una carga superior al valor especificado, el interruptor podría dañarse. Tenga cuidado de no aplicar una fuerza superior al valor especificado.
9. Evite presionar la parte operativa desde el lateral.
