El cabrestante de excavación de pozos JZ-10/800 se utiliza principalmente para suspender placas de elevación, bombas de agua, tuberías de agua, tuberías de inyección, cilindros neumáticos y otros equipos de excavación durante la excavación de pozos en minas de carbón, minas metálicas y minas no metálicas. También puede sustituir a los cabrestantes de construcción y utilizarse para elevación en obras de construcción y transporte terrestres. El cabrestante de excavación de pozos JZ-10/800 está diseñado según el sistema de suspensión de equipos durante la excavación de pozos, por lo que solo es adecuado para operaciones de corta duración y no para operaciones de elevación a largo plazo.
Condiciones de trabajo del cabrestante de perforación de pozos JZ-10/800
(1) El cabrestante no debe utilizarse en lugares con gases inflamables y explosivos, como gas y polvo de carbón.
(2) La temperatura ambiente para el funcionamiento del cabrestante es de -25℃~40℃.
(3) Cuando la altitud supere los 1000 m, se debe tener en cuenta el efecto de enfriamiento del aire y la disminución de la rigidez dieléctrica, y el equipo eléctrico seleccionado debe diseñarse o utilizarse de acuerdo con el acuerdo entre el fabricante y el usuario.
Composición estructural del cabrestante de perforación de pozos JZ-10/800
La estructura del cabrestante de perforación JZ-5/400 es de tipo bobinado, compuesta principalmente por dispositivo de eje principal, reductor, acoplamiento elástico con rueda de freno, freno de trabajo, freno de seguridad, base de la máquina, motor y otros componentes.

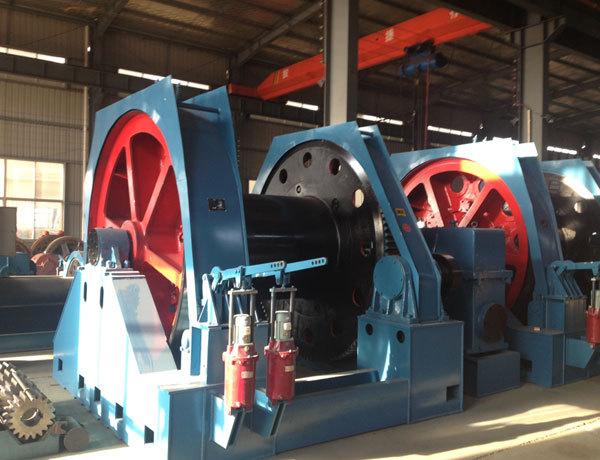

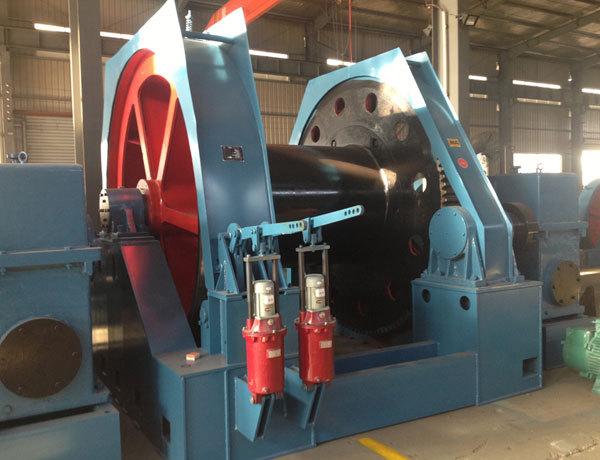

El dispositivo del eje principal incluye: eje principal, engranajes, tambores, ruedas de freno, asientos y cojinetes de rodamientos, etc. El reductor utiliza un par de engranajes helicoidales sinfín y está equipado con un engranaje de cambio de velocidad de primera etapa. La palanca de cambio de velocidad cambia entre las posiciones rápida y lenta. El freno de trabajo es de tipo teja. Al arrancar el motor, se libera el empujador electrohidráulico y, al detenerse, se frena mediante la fuerza del resorte. El freno completo es de tipo teja flotante, que se basa en la caída de peso para frenar y en el empujador electrohidráulico para liberar el freno.
Parámetros técnicos del cabrestante de perforación JZ-10/800
Modelo: JZ-10/800
Tensión estática del cable de acero (kn): 100
Capacidad de cuerda del tambor (m): 800
Velocidad del cable de acero (m/min): rápido: 6 lento: 3
Diámetro del cable de acero (mm): 31
Motor eléctrico:
Potencia (kW): 22
Voltaje (v): 380
Dimensiones totales (largo, ancho y alto) (mm): 3342×2906×1825
Peso (kg): 6500.
