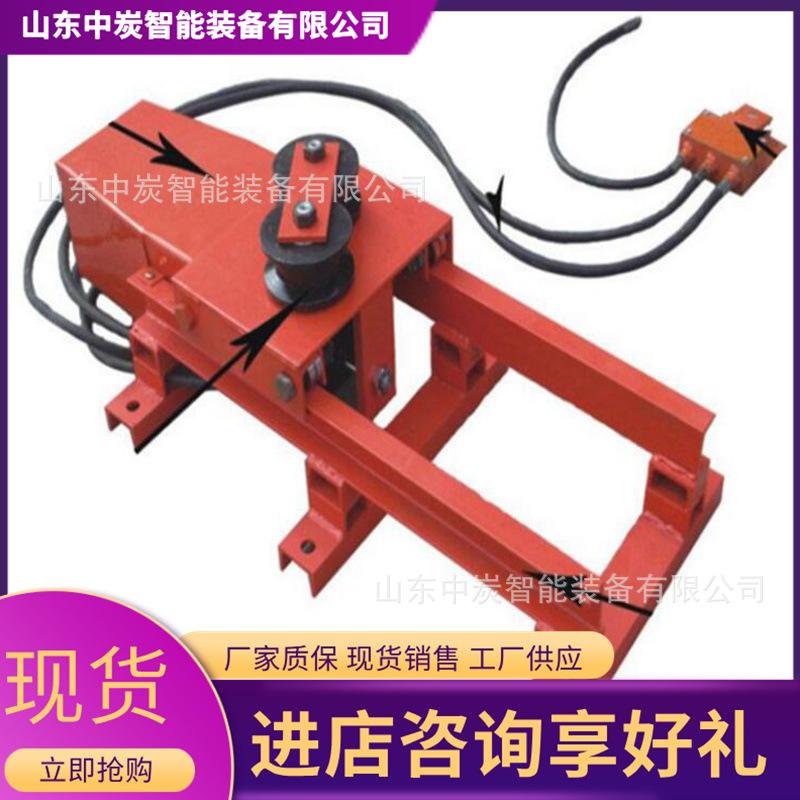

Mecanismo neumático de disposición de cable totalmente mecánico instalación independiente cabrestante disposición de cable JPZ-450 mina neumático de disposición de cable

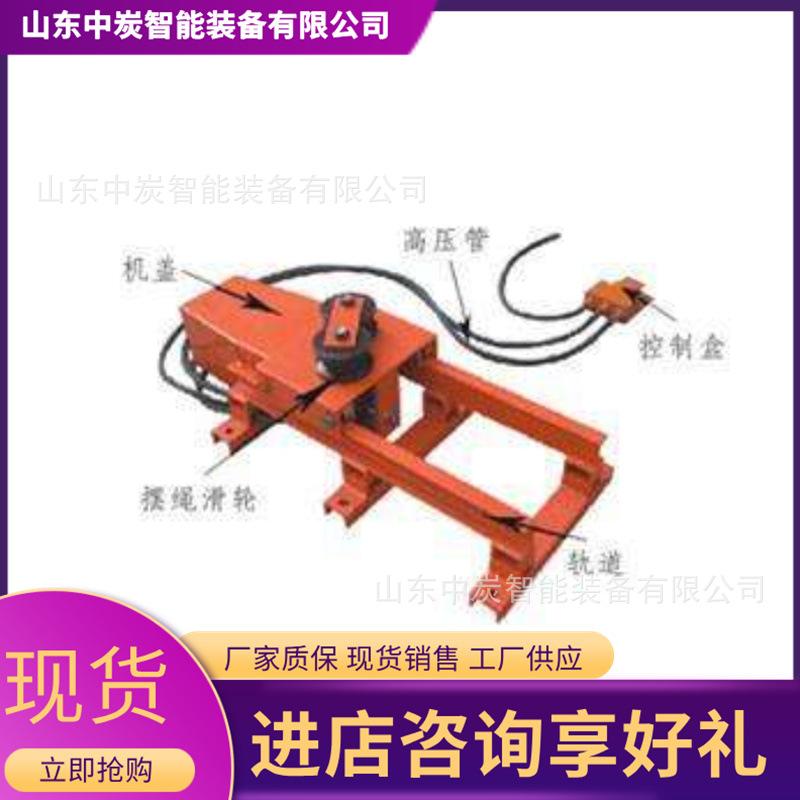

El dispositivo de arreglo de cable del cabrestante de despacho y el dispositivo de arreglo de cable del cabrestante de despacho son los principales productos de nuestra empresa. Tenemos varios tipos de dispositivos de arreglo de cable del cabrestante de despacho. Adopta principalmente dispositivos neumáticos, que pueden conectarse a la tubería de aire subterránea. El dispositivo de arreglo de cable se instala en una posición adecuada frente al cabrestante. El dispositivo neumático acciona el conjunto de rueda de arreglo de cable para que se mueva recíprocamente de izquierda a derecha sobre el soporte deslizante del dispositivo de oscilación del cable, accionando así el cable controlado para que se mueva de izquierda a derecha de modo que el cable se disponga de manera ordenada y jerárquica.

Hay dos tipos de dispositivos de enrollado de cable de cabrestante de despacho: dispositivos de enrollado de cable de cabrestante de despacho eléctricos y dispositivos de enrollado de cable de cabrestante de despacho neumáticos. Entre ellos, los neumáticos son más ampliamente utilizados y tienen una mejor relación costo-efectividad.

¿Cuáles son las ventajas del dispositivo de arreglo de cable de cabrestante de despacho neumático?

1) Sin fuente de energía adicional, totalmente mecánico:

2) Aplicar y estandarizar automáticamente el enrollado de cuerdas:

3) Se puede aplicar a diferentes sitios de instalación, como condiciones de instalación vertical y lateral:

4) Autónomo e instalado de forma independiente, sin necesidad de realizar grandes modificaciones en el cabrestante:

5) Estructura simple y tamaño pequeño:

6) El estándar de envoltura de cuerdas es confiable y eficaz para eliminar el fenómeno de cuerdas sueltas:

7) Fácil instalación y mantenimiento, etc.

Los principales parámetros técnicos:

1. Carrera del cilindro tipo 450: 450 mm (rango aplicable: 11,4-25 kW)

2. Carrera del cilindro tipo 600: 600 mm (rango aplicable: 26-55 kW)

3. Presión de trabajo del sistema: 0,5 ～ 1,0 MPa

4. Empuje al balancear la cuerda: 9800 N

5. Fuerza de tracción al balancear la cuerda: 9800 N

6. Dimensiones totales: (largo × ancho × alto) mm

Tipo 450: 1350 x 550 x 450

Tipo 600: 1550×550×450

Precauciones:

1. Se debe asignar personal especial para usarlo;

2 Se deben añadir dispositivos de protección para evitar que el dispositivo sufra colisiones, presiones elevadas y lluvia, especialmente en la posición del cilindro;

3. Si se descubre que la polea está atascada, agregue aceite al cilindro para lubricación. Hay un tapón hexagonal en cada extremo del cilindro. Abra el tapón para agregar aceite lubricante al cilindro.
