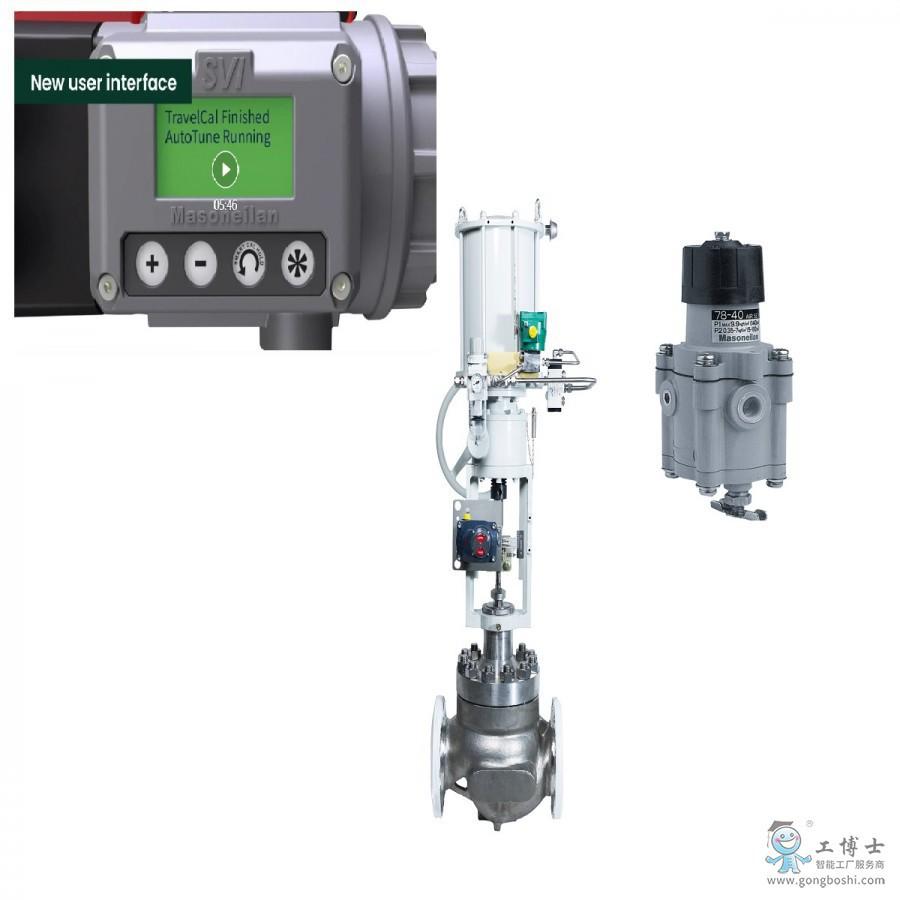

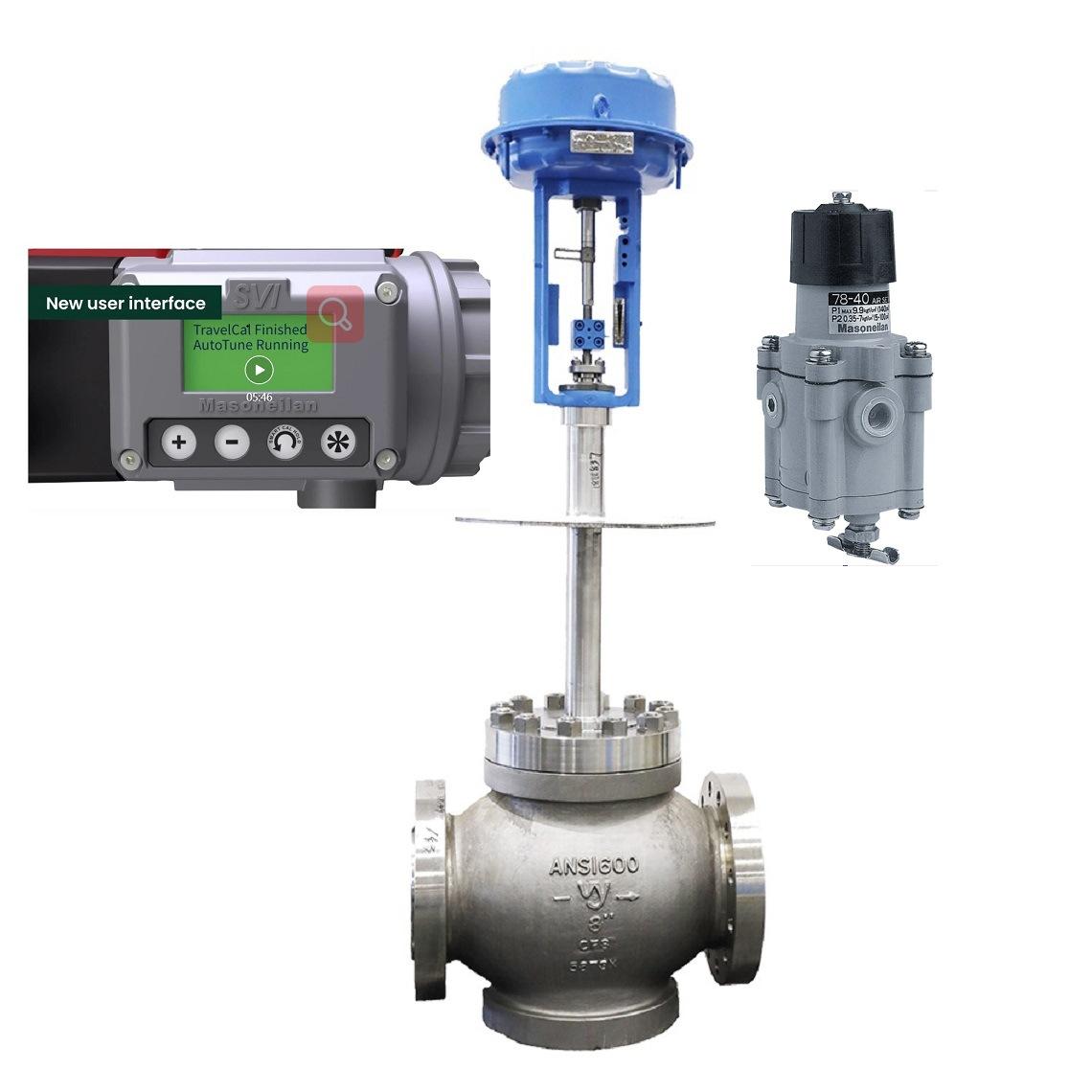

Válvula Reguladora Neumática HCP Chuanyi con Localizador de Válvula SVI3 Masoneilan 78-40 Válvula Reductora de Presión con Filtro

La válvula de control de asiento único guiada por manguito HCP-10000 utiliza anillos de sellado de alto rendimiento en el obturador o manguito de la válvula. El cuerpo de la válvula tiene una estructura compacta y está equipado con un ala de guía para mejorar el flujo equilibrado del fluido alrededor del manguito, de modo que tiene una baja pérdida por caída de presión, un gran caudal, un amplio rango ajustable y una alta precisión de la característica de flujo, lo que cumple con la norma IEC60534-2-1-2011. La válvula de control tiene buena estabilidad dinámica, bajo ruido y baja corrosión por cavitación. La fuga de la válvula de control cumple con la norma ANSI FCI 70-2-2013. La válvula de control está equipada con un actuador de diafragma o cilindro de resorte múltiple, que tiene una estructura compacta y una gran fuerza de salida. Es adecuada para controlar diversos fluidos de alta temperatura y baja temperatura y alta presión.

Los parámetros principales
1. Temperatura de operación: Tipo de temperatura normal (P): -45 ~ +250 ° C, tipo de elongación I (EI): +250 ~ +566 ° C, tipo de elongación II (EII): -100 ~ -45 ° C
2. Presión nominal: Clase 150, 300, 600, 900, 1500, 2500; PN16, 20, 25, 40, 50, 63, 100, 110, 150, 160, 220, 250, 260, 320, 420
3. Diámetro nominal: DN32~600

Características
1. Use un obturador de válvula equilibrado para reducir la fuerza desequilibrada causada por la diferencia de presión antes y después de la válvula. La superficie de sellado del obturador de la válvula y el asiento de la válvula pueden soldarse con aleación dura, que tiene buena resistencia a la erosión y al desgaste.
2. El interior de la válvula adopta un diseño de tres secciones para mejorar la precisión del mecanizado y la alta intercambiabilidad de las piezas internas.
3. La ventana adopta análisis de simulación de flujo CAE para garantizar la precisión de la regulación del flujo.
4. El empaque adopta una estructura de carga dinámica de resorte de disco, que tiene buen rendimiento de sellado, fuerte resistencia al desgaste y larga vida útil.
5. El canal de flujo y el espesor de pared del cuerpo de la válvula adoptan análisis de resistencia estructural CAE para reducir el peso y ahorrar costos tanto como sea posible, al tiempo que cumplen con los requisitos de diseño de espesor de pared mínimo y resistencia de diseño, con alta economía.
