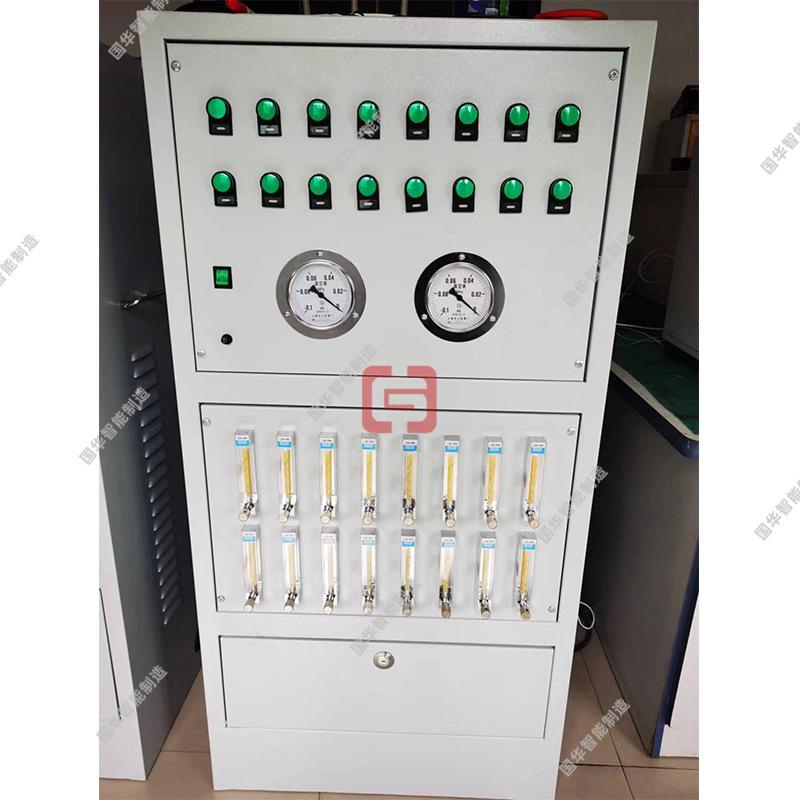

JSG10El sistema de monitoreo de tubos de haz contra incendios en minas es un conjunto de tecnología informática, tecnología de red, tecnología de la información, tecnología de control, tecnología inteligente y sistema de automatización para el análisis de ignición y explosión de gas en minas, alerta temprana y liberación, desarrollado basándose en las ventajas de muchos sistemas de monitoreo de tubos de haz contra incendios en minas nacionales y extranjeros. El sistema adopta tecnología de detección láser y el método de monitoreo esMonitoreo en tiempo real las 24 horas. El núcleo del sistema es JSGEstación maestra de monitoreo en tiempo real de gas de mina intrínsecamente segura. El modo de trabajo de esta estación maestra es: a través de la bomba de muestreo de tubo en haz subterránea y la válvula solenoide de control de muestreo de rama y un pequeño número de tubos en haz, deshumidificadores, filtros de polvo y otros componentes de recolección y muestreo de gas, el muestreo de gas del punto de monitoreo se envía a la estación maestra de monitoreo en tiempo real.Estación, y luego analizar automáticamente y en tiempo real en el fondo del pozoCO、CO2、CH4、O2、C2H4、C2H2、C2H6. 10 componentes gaseosos, incluyendo N2, SO2, H2S, etc., también pueden ser observados en tiempo real por el personal.

La subestación de monitoreo transmite los resultados del análisis a la terminal del sistema terrestre a través de la línea de comunicación (red en anillo o fibra óptica). El personal de tierra también puede observar la concentración de gases y los cambios de temperatura en tiempo real en la sala de monitoreo terrestre y publicar datos en tiempo real, como alertas y resultados de análisis, en la red de forma sincronizada mediante el software, lo que proporciona diversos servicios de información para diferentes objetos.
