1. Parámetros técnicos e indicadores
Rango de temperatura de funcionamiento: -25 ~ 85 ℃
Carga nominal: CC 0,1 A 120 V
Resistencia de contacto: ≤0,03 Ω
Resistencia de aislamiento: ≥100 MΩ
Fuerza de acción: 1,3 ± 0,5 N/
Tensión soportada: CA 500 V (50 Hz)/min
Esperanza de vida: 10.000 veces
2. Instrucciones de fabricación del proceso

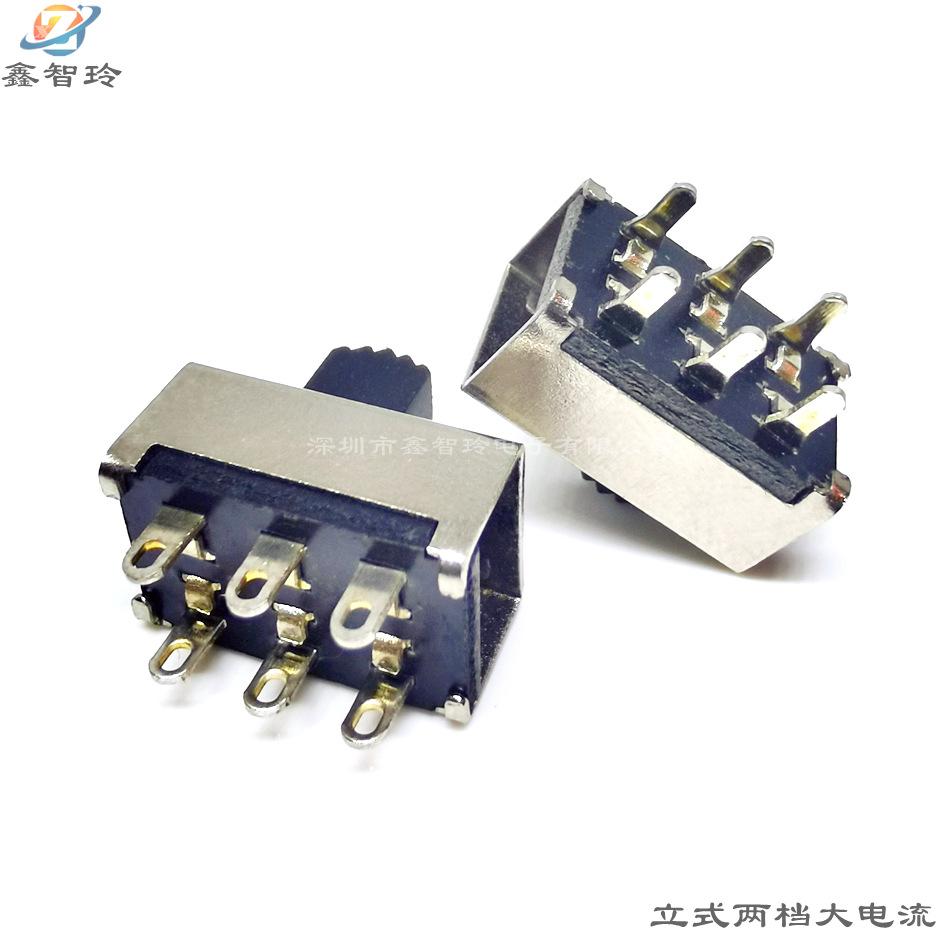

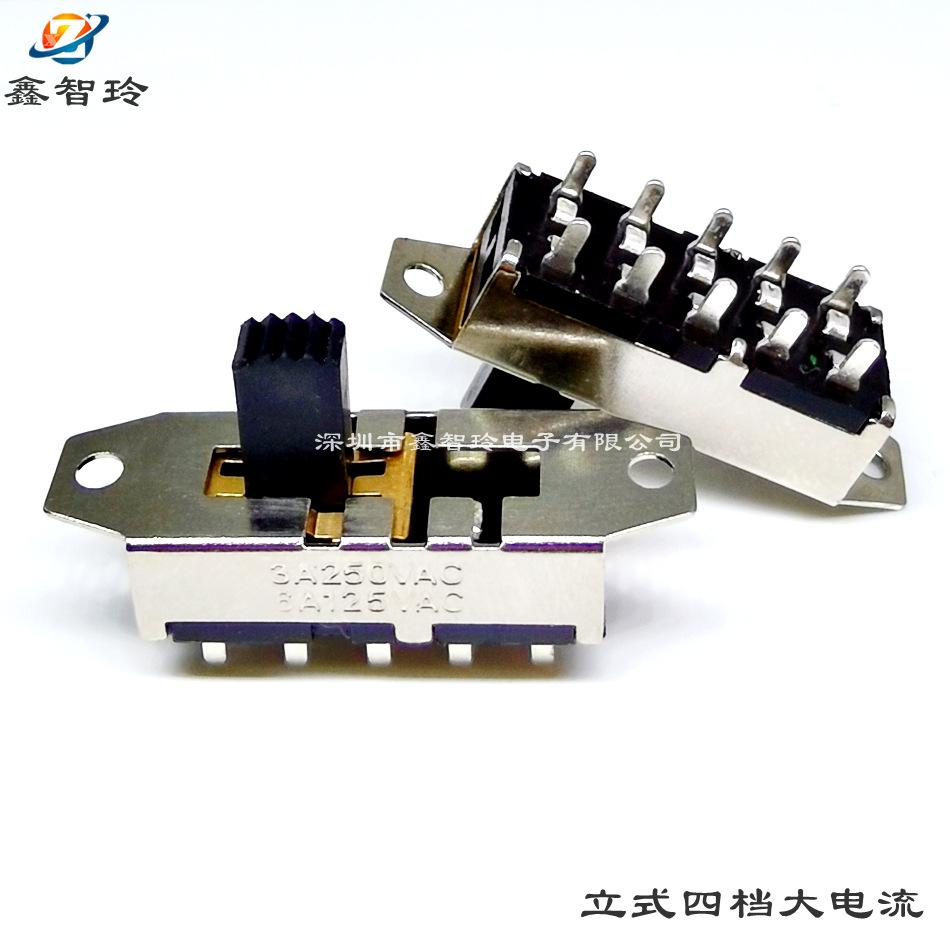

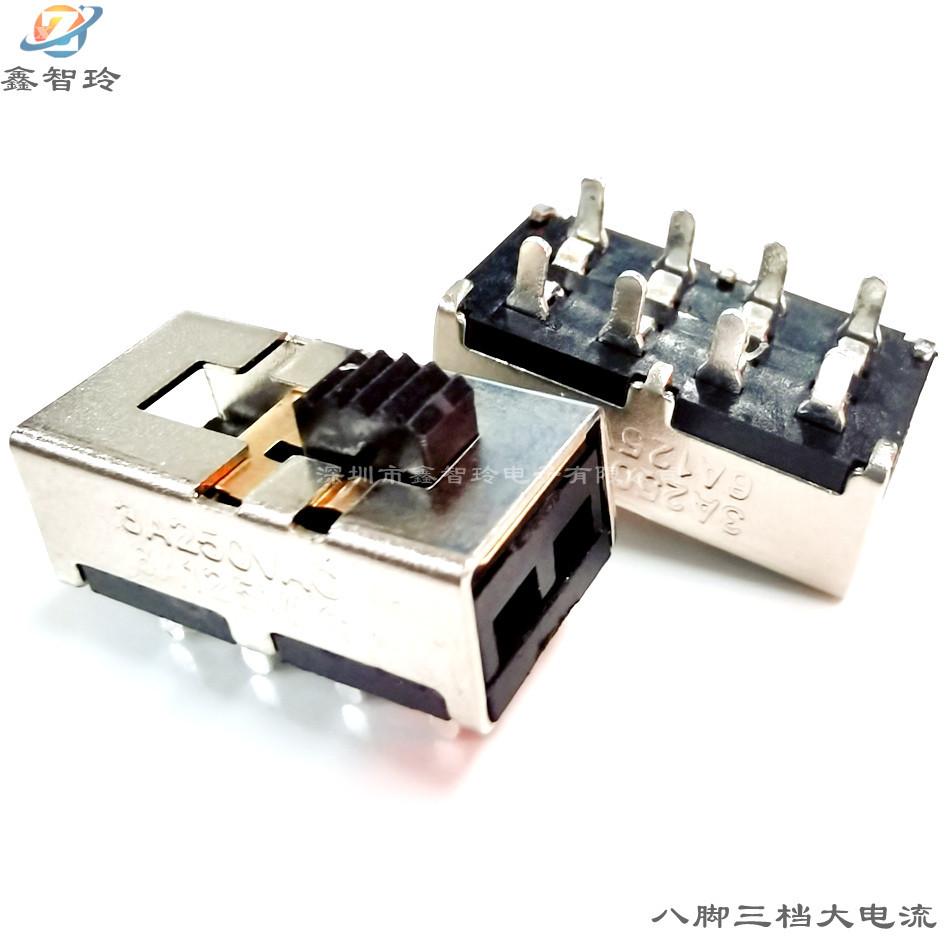

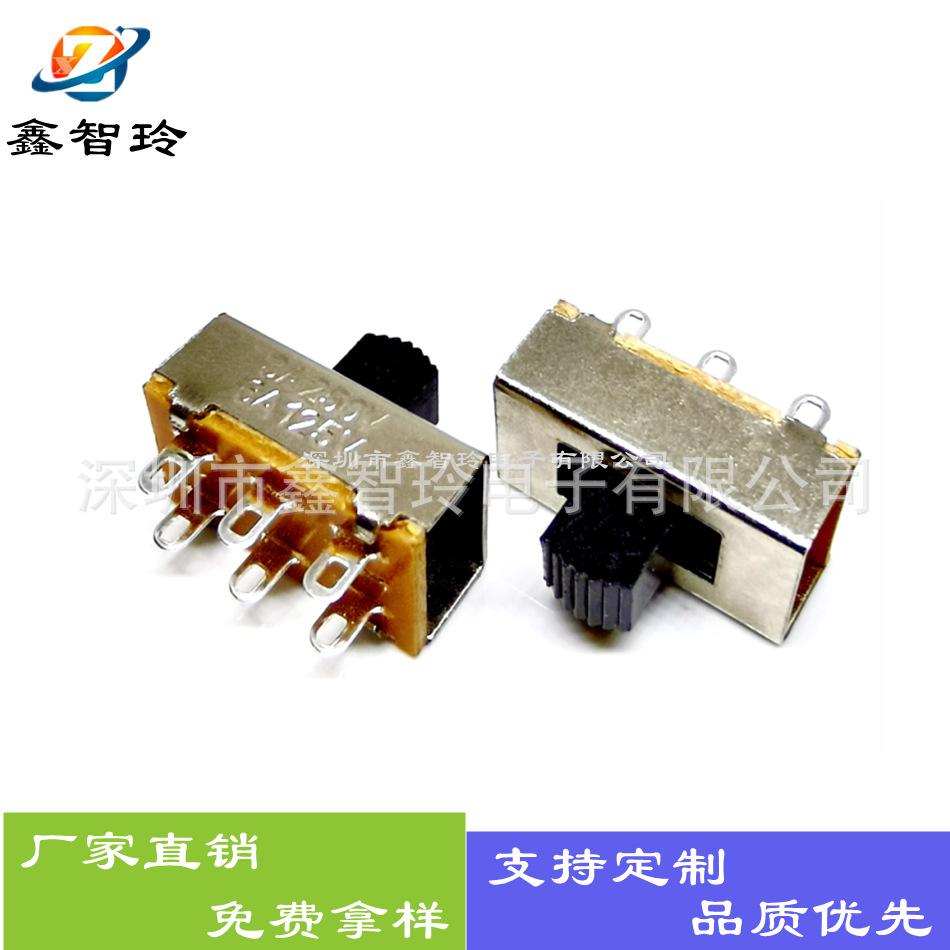

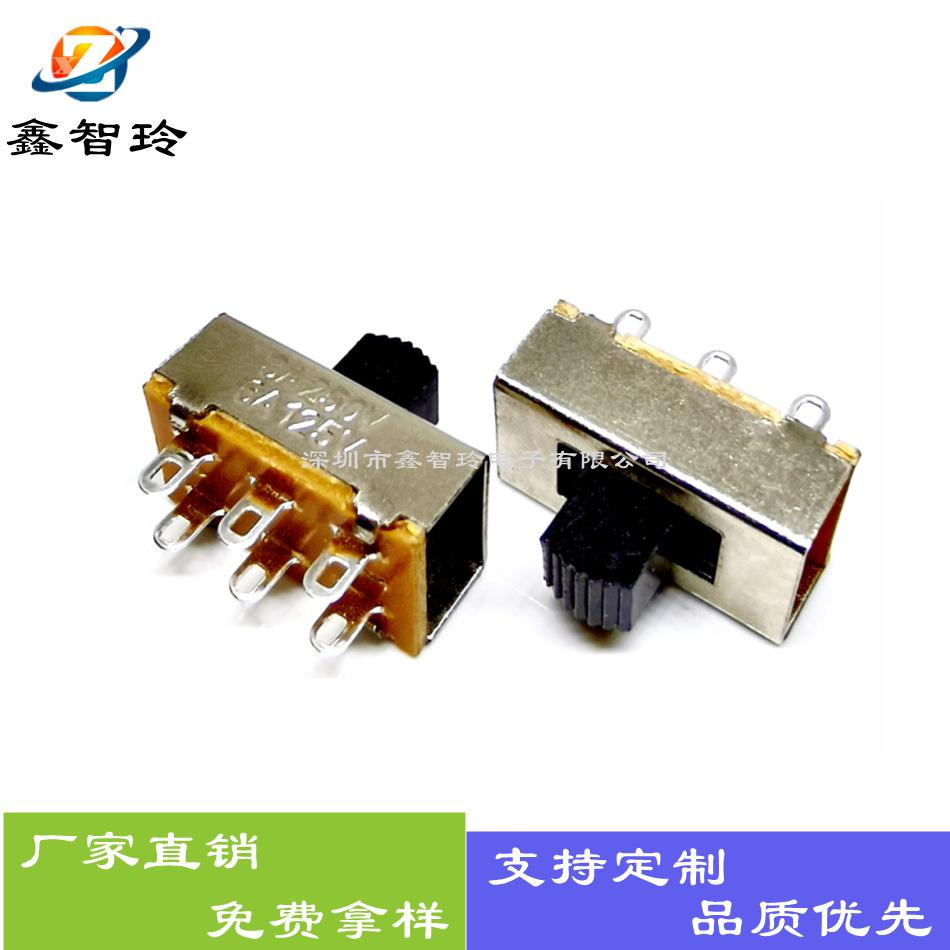

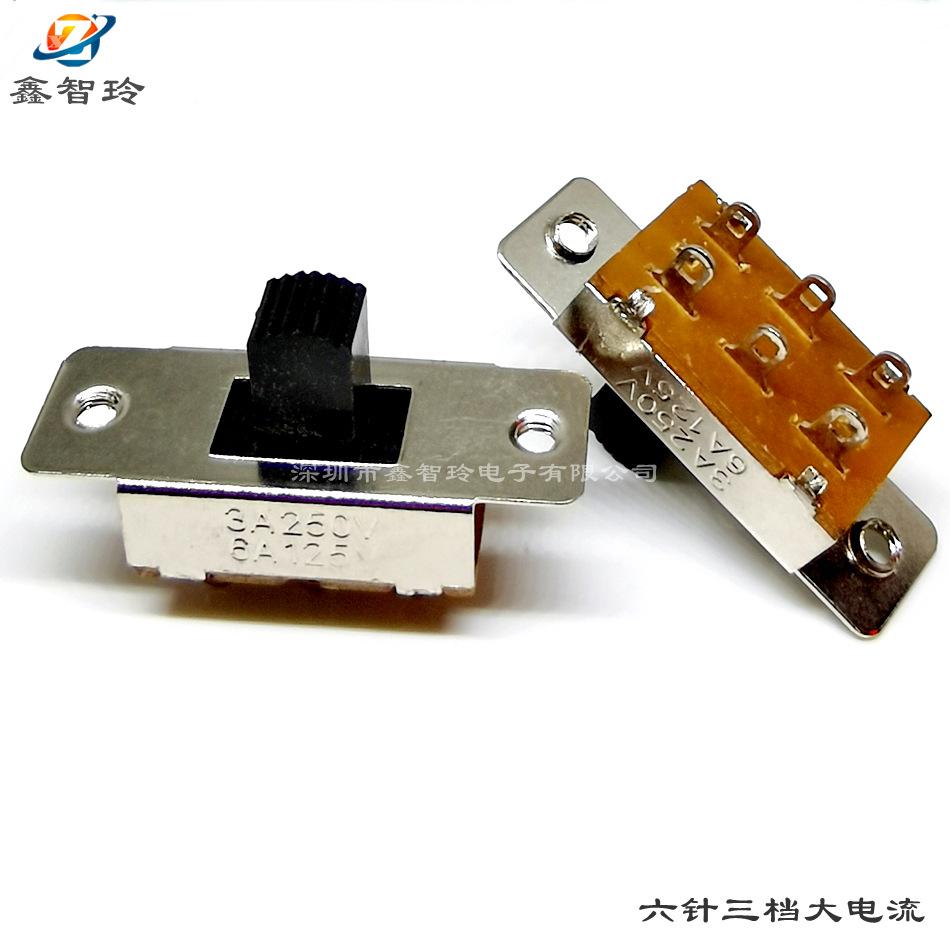

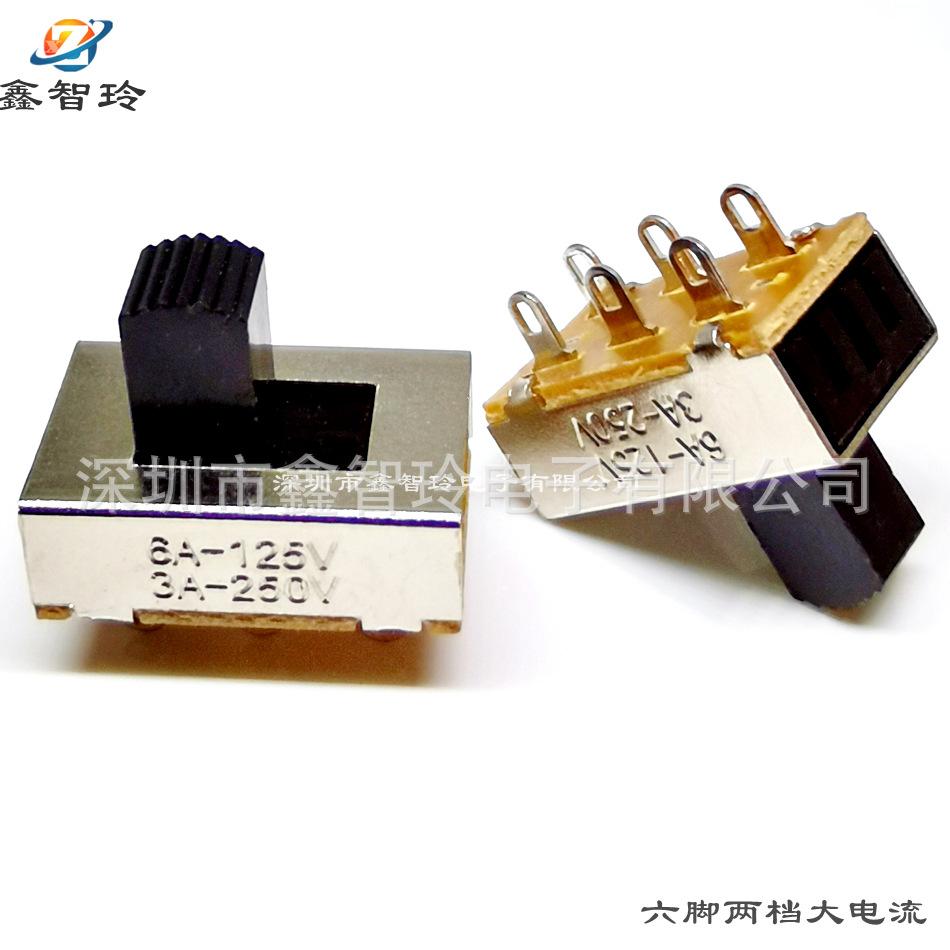

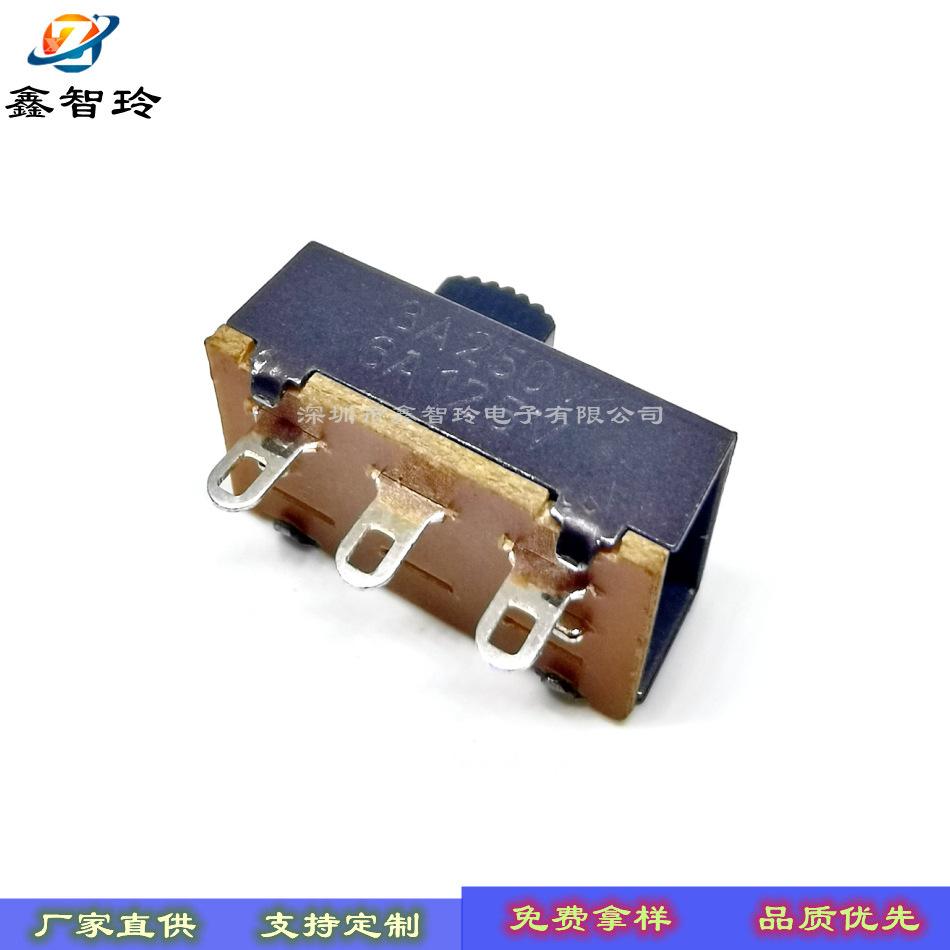

El interruptor de palanca se ensambla principalmente a partir de los siguientes componentes a través de procesos correspondientes:
1. Carcasa de hierro (material: generalmente hierro; proceso de tratamiento: mediante niquelado o ennegrecimiento para evitar la oxidación)
2. Mango de plástico (material: generalmente POM. Si se requieren resistencia al fuego y a altas temperaturas, se suele utilizar nailon PA. Proceso de procesamiento: moldeo por inyección).
3. Terminal (material: generalmente bronce fosforoso; tecnología de procesamiento: galvanoplastia de plata)
4. Placa base aislante (material: baquelita; tecnología de procesamiento: estampado)
5. Chip de contacto (material: generalmente bronce fosforoso; tecnología de procesamiento: galvanoplastia de plata)
6. Perlas onduladas redondas (material: generalmente acero inoxidable; tecnología de procesamiento: niquelado)
7. Tirachinas (material: bronce; tecnología de procesamiento: estampado)
8. Aceite decorativo (material: un tipo de aceite químico rojo o verde, que se aplica en la zona de contacto entre el terminal y la placa base para decorar. Generalmente, debe ser atóxico y ecológico).
3. Cambiar la discusión
El interruptor de palanca activa o desactiva el circuito girando la manija. Los interruptores de palanca más comunes son el unipolar de dos posiciones, el unipolar de tres posiciones, el bipolar de dos posiciones y el bipolar de tres posiciones. Se utilizan generalmente en circuitos de baja tensión y se caracterizan por su acción deslizante flexible y un rendimiento estable y fiable. Los interruptores de palanca se utilizan principalmente en diversos instrumentos/medidores, juguetes eléctricos, máquinas de fax, equipos de audio, equipos médicos, equipos de belleza y otros productos electrónicos.
4. Ámbito de aplicación
1. Productos de audio y vídeo: Altavoces MP3, MP4;
2. Productos digitales: cámaras digitales, cámaras de vídeo digitales, etc.;
3. Productos de comunicación: teléfonos móviles, teléfonos de automóvil, teléfonos, equipos de construcción, PDA, etc.;
4. Productos de seguridad: videoporteros, monitores, etc.;
5. Juguetes: juguetes electrónicos, etc.;
6. Productos informáticos: cámaras, etc.;
7. Equipos de fitness: báscula electrónica de grasa corporal, cinta de correr, etc.;
5. Cosas a tener en cuenta al utilizar el interruptor de palanca
1. Utilice los productos químicos con precaución
Debido a que la placa inferior del interruptor de palanca está hecha de resina sintética, como policarbonato, se debe evitar que el potenciómetro quede expuesto a atmósferas fuertes de productos químicos como amoníaco, aminas, soluciones alcalinas, hidrocarburos, cetonas, ésteres y halocarbonos.
2. Utilice el fundente con precaución
Se deben evitar los fundentes solubles en agua al soldar, ya que tendrán efectos adversos sobre el metal y otros materiales que componen el interruptor de palanca.
3. Soldadura
El diseño del cableado y el método de soldadura deben evitar que el estaño fundido fluya sobre la superficie plana de la placa de PC, lo que puede provocar un mal contacto.
4. Trabajo a baja temperatura
Si el producto se utiliza en entornos de baja temperatura, como radios o estéreos de coche en zonas frías, nuestra empresa proporcionará productos cómodos según las necesidades del cliente. Indíquelo al realizar su pedido.
5. Longitud del mango deslizante
Cuanto menor sea la longitud, mejor (al menos 5 mm). Si el ancho A del mango deslizante permanece invariable, cuanto menor sea la longitud, mejor será la sensación. Además, cuanto más alto sea el punto de salida, peor será la sensación.
6. Brazo de accionamiento
Nunca aleje el punto de operación de la línea central de la manija deslizante. Por la misma razón, cuanto menor sea la distancia B entre ambos, mejor.
6. Características de rendimiento del interruptor de palanca
El interruptor de palanca es una nueva generación de dispositivos fotoeléctricos, fabricados con tecnología de circuitos integrados y tecnología de dispositivos de superficie SMT. Cuenta con funciones inteligentes como retardo, expansión, sincronización externa, antiinterferencias mutuas, alta fiabilidad, área de trabajo estable y autodiagnóstico. Este novedoso interruptor fotoeléctrico es un interruptor electrónico con sistema de detección fotoeléctrica activa que utiliza modulación de pulsos. Las fuentes de luz fría utilizadas incluyen luz infrarroja, luz roja, luz verde, luz azul, etc., que se pueden encender y apagar rápida y fácilmente sin contacto ni daños. Controla el estado y el movimiento de diversos sólidos, líquidos, cuerpos transparentes, cuerpos negros, cuerpos blandos, humo y otras sustancias.
El interruptor de recorrido de tipo contacto que acciona el interruptor a prueba de agua y explosiones presenta deficiencias como baja velocidad de respuesta, baja precisión, fácil daño del objeto detectado por contacto y corta vida útil. El interruptor de proximidad de transistor tiene una distancia de operación corta y no puede detectar directamente materiales no metálicos. Sin embargo, el nuevo interruptor fotoeléctrico supera estas deficiencias y ofrece un tamaño compacto, múltiples funciones, larga vida útil, alta precisión, rápida velocidad de respuesta, larga distancia de detección y alta resistencia a la luz, la electricidad y las interferencias magnéticas.
Introducción a las variedades y especificaciones de rendimiento mecánico de los interruptores de palanca. El interruptor de palanca se utiliza para conectar o desconectar el circuito girando la manivela, logrando así la función de conmutación. Las variedades más comunes de interruptores de palanca incluyen los unipolares de dos posiciones, unipolares de tres posiciones, bipolares de dos posiciones y bipolares de tres posiciones. Se utilizan generalmente en circuitos de baja tensión y se caracterizan por su acción deslizante flexible y un rendimiento estable y fiable.
