FL-3735G FL-3910ST-HRV FL-3888ST-NV Rotámetro de vidrio American Omejia

Caudalímetro de rotor de 65 y 150 mm
Nuevo diseño para un reemplazo más fácil del tubo de flujo y una legibilidad superior

Precisión hasta ±2% de escala completa
Husillo sellado no giratorio
Diseño de escala fácil de leer
El diseño especial de tuerca de bloqueo facilita el reemplazo del tubo de flujo

Los rotámetros de área variable de precisión OMEGA™ miden el flujo de aire, agua y gas con una precisión de ±2% de la escala completa y una repetibilidad de 0.25% de la escala completa. Estos medidores tienen una escala milimétrica fácil de leer y están disponibles con tablas para aire y agua. Consulte a ingeniería para detalles sobre nitrógeno, oxígeno, hidrógeno, helio, argón y dióxido de carbono. Las graduaciones están fusionadas en el tubo de medición en incrementos de 1 mm (³⁄₃₂"), lo que permite al usuario leer el flujo con la mayor precisión.
El diseño único de la escala, con una línea vertical que recorre la escala de arriba a abajo y cruza las graduaciones horizontales, reduce el paralaje y la fatiga ocular, asegurando lecturas muy precisas (ver ilustración en la página siguiente). El escudo frontal de policarbonato tiene una superficie curva que actúa como una lupa, todo lo cual se suma a un rendimiento superior al de otros rotámetros de diseño estándar.
El reemplazo del tubo de flujo es más conveniente
Una ventaja clave de los rotámetros FL-3600 ~ FL-3900 es su diseño especial de tuerca de bloqueo, que simplifica la instalación en campo y el reemplazo de los tubos de flujo, facilitando el cambio de rangos de flujo. La tuerca de bloqueo moleteada en la parte superior del tubo de flujo está equipada con una pequeña llave Allen o una varilla de 1 mm (³⁄₃₂"), lo que permite aflojar el tubo de flujo para su reemplazo. El sistema está diseñado para que el tubo de flujo no gire cuando se aprieta en su lugar. Solo se utilizan 2 válvulas estándar diferentes: una válvula es adecuada para flujos de aire de hasta 7000 cc/min, y la otra es adecuada para flujos más altos. Se utilizan seis válvulas diferentes de alta resolución; consulte al departamento de ingeniería para obtener detalles al cambiar los tubos de flujo.
Con dispositivo de protección, se puede usar en sistema presurizado
Estos rotámetros cuentan con un tubo de medición de vidrio borosilicatado perforado con precisión que está cuidadosamente protegido contra roturas. Un escudo trasero blanco opaco sirve de fondo para ayudar a identificar la posición del flotador para lecturas precisas.
Diseño de montaje en panel
Estos medidores de flujo de área variable tienen puertos horizontales y roscas NPT para facilitar el montaje en panel. Los puertos son de rosca externa y vienen con tuercas para montaje en panel. No se requiere herraje de montaje adicional. Para el medidor de 65 mm, solo es necesario perforar dos orificios a centros de 131 mm (5.156"); para el medidor de 150 mm, solo es necesario perforar dos orificios a centros de 240 mm (9.469"). Todos los orificios tienen 16 mm (⁵⁄₈") de diámetro.

Especificación:
Escala: 65 o 150 mm opcional
Precisión: ±2% de escala completa (±5% de escala completa para modelos con *)
Repetibilidad: ±0.25% de la escala completa
Conexión: ¹⁄8 FNPT, conexión horizontal
Tubo de Flujo: Vidrio Borosilicato
Conexiones de Extremo de Tubo: Aluminio Anodizado o Acero Inoxidable 316
Paneles laterales: Aluminio
Orificio de la válvula: Polioximetileno para caudalímetros de aluminio; Kel-F para caudalímetros de acero inoxidable 316
Juntas tóricas y sellos: El caucho Buna se utiliza en medidores de flujo de aluminio.
Caucho fluorado utilizado en flujómetros de acero inoxidable 316
Anillo de sellado: Fluorocaucho
Tapón flotante: PTFE
Temperatura máxima:
Aire: 121°C (250°F)
Agua: 82°C (180°F)
Presión Máxima: 200 psig (13.8 bar)

Descripción de la opción:


(1) Opciones de tipo de medidor de flujo:
36 para marco de aluminio de tubo de flujo de 65 mm
37 para tubo de flujo de 65 mm marco de acero inoxidable 316
38 para marco de aluminio de tubo de flujo de 150 mm
39 para tubo de flujo de 150 mm marco de acero inoxidable 316

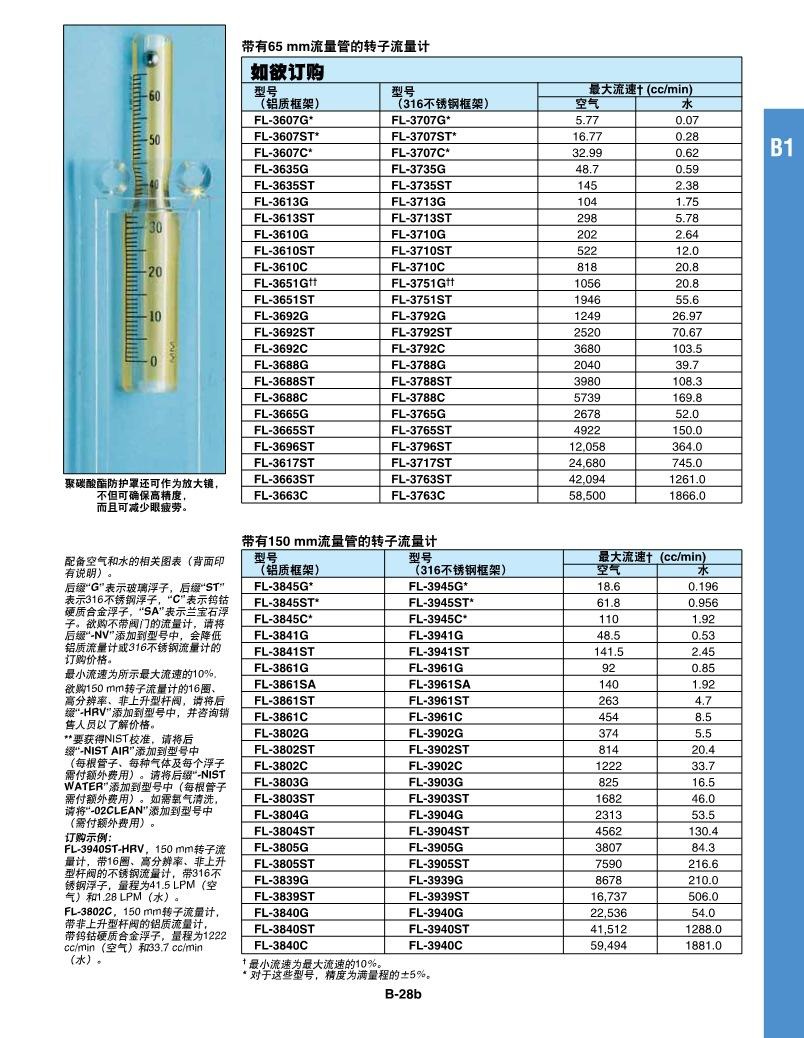

(2) Opciones de tubo de flujo y rango flotante:
07G para 65 mm 5.77 cc/min aire 0.07 cc/min agua
07ST para 65 mm 16.77 cc/min aire 0.28 cc/min agua
07C para 65 mm 32.99 cc/min aire 0.62 cc/min agua
35G para 65 mm 48.7 cc/min de aire 0.59 cc/minn de agua
35ST para 65 mm 145 cc/min aire 2.38 cc/min agua
13G para 65 mm 104 cc/min aire 1.75 cc/minnn agua
13ST para 65 mm 298 cc/min aire 5.78 cc/min agua
10G para 65 mm 202 cc/min de aire 2.64 cc/minn de agua
10ST para 65 mm 522 cc/min aire 12 cc/minn agua
10C para 65 mm 818 cc/min de aire 20.8 cc/minn de agua
51G para 65 mm 986 cc/min de aire 20.5 cc/minn de agua
51ST para 65 mm 1946 cc/min aire 55.6 cc/minn agua
92G para 65 mm 1249 cc/min de aire 26.97 cc/minn de agua
92ST para 65 mm 2520 cc/min aire 70.67 cc/minn agua
92C para 65 mm 3680 cc/min aire 103.5 cc/minn agua
88G para 65 mm 2040 cc/min de aire 39.7 cc/minn de agua
88ST para 65 mm 3980 cc/min aire 108.3 cc/minn agua
88C para 65 mm 5739 cc/min aire 169.8 cc/minn agua
65G para 65 mm 2678 cc/min de aire 52 cc/minn de agua
65ST para 65 mm 4922 cc/min aire 150 cc/min agua
96ST para 65 mm 12058 cc/min aire 364 cc/minnn agua
17ST para 65 mm 24680 cc/min aire 745 cc/min agua
63ST para 65 mm 42094 cc/min aire 1261 cc/min agua
63C para 65 mm 58500 cc/min de aire 1866 cc/minn de agua
45G para 150mm18.6 cc/mi Aire0.196 cc/min Agua
45ST para 150 mm 61.8 cc/min Aire 0.956 cc/min Agua
45C para 150mm 110 cc/ml aire 1.92 cc/min agua
41G para 150mm 48.5 cc/ml Aire 0.53 cc/min Agua
41º para 150 mm 141.5 cc/mi aire 2.45 cc/min agua
61G para 150mm 92 cc/ml Aire 0.85 cc/min Agua
61SA para 150 mm 140 cc/min aire 1.92 cc/min agua
61ST para 150 mm 263 cc/min Aire 4.7 cc/min Agua
61C para 150 mm 454 cc/min aire 8.5 cc/min agua
02G para 150 mm 374 cc/ml aire 5.5 cc/min agua
02ST para 150 mm 814 cc/min aire 20.4 cc/min agua
02C para 150 mm 1222 cc/mi aire 33.7 cc/min agua
03G para 150mm 825cc/min aire 16.5cc/min agua
03ST para 150 mm 1682 cc/min aire 46 cc/min agua
04G para 150mm 2313 cc/ml aire 53.5 cc/min agua
04ST para 150 mm 4562 cc/min aire 130.4 cc/min agua
05G para 150mm 3807 cc/ml aire 84.3 cc/min agua
05ST para 150 mm 7590 cc/min Aire 216.6 cc/min Agua
39G para 150mm 8678 cc/ml Aire 210 cc/min Agua
39ST para 150mm 16737 cc/mi aire 506 cc/min agua
40G para 150mm 22536 cc/mi Aire 541 cc/min Agua
40ST para 150mm 41512 cc/min aire 1288 cc/min agua
40C para 150 mm 59494 cc/mi aire 0.53 cc/min agua

(3) Opciones:
Ninguno (la opción está en blanco) para Sin opción (unidad estándar)
-NV para Opción Sin Válvula
-HRV para 16 vueltas de vástago no ascendente de alta resolución (modelo de 150 mm solamente)
