Tipo Q con Válvula de Mariposa Eléctrica con Sello Suave Calibre Dn350 Válvula de Mariposa Eléctrica Válvula de Mariposa Eléctrica con Sello Suave Suministro de Fábrica

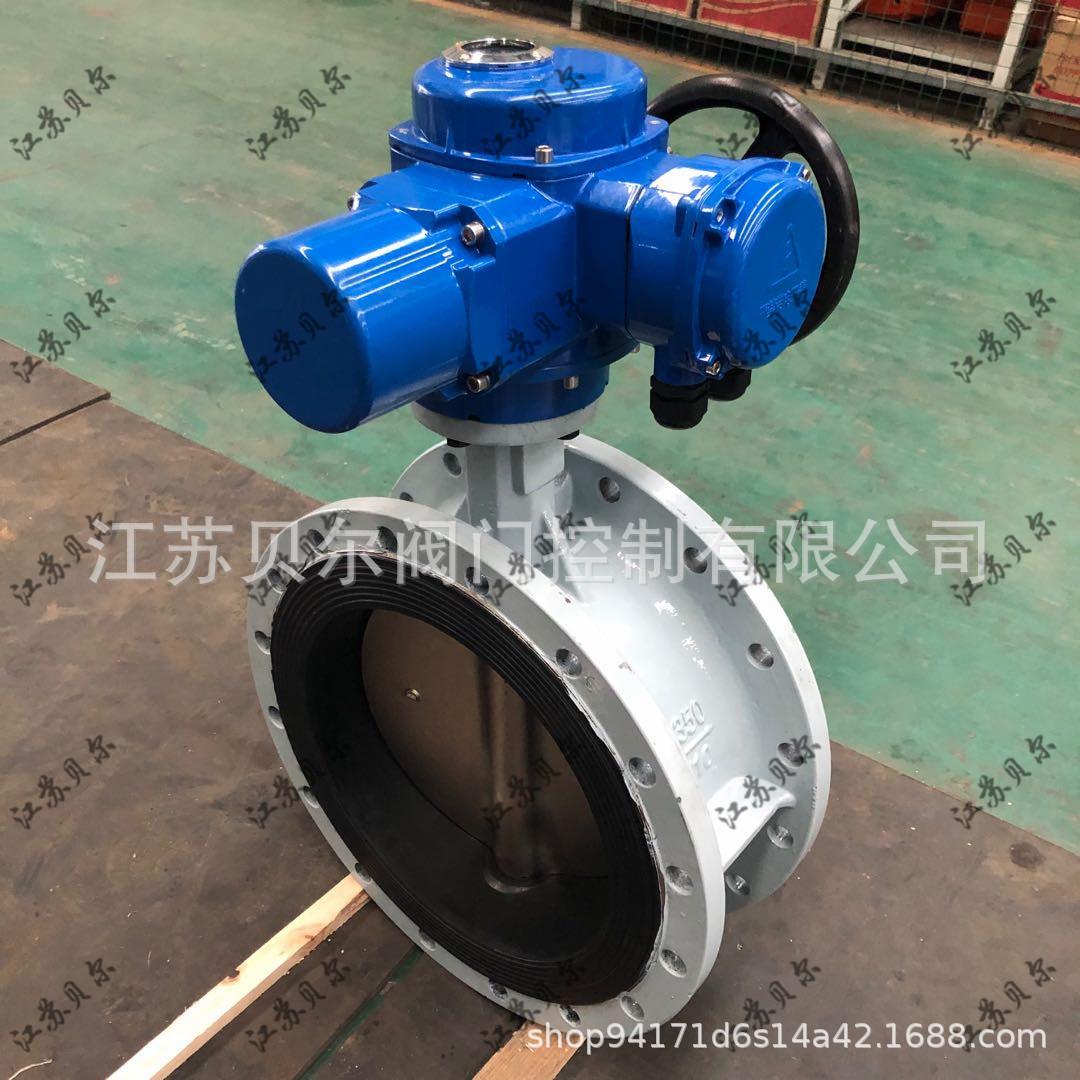

Válvula de mariposa de sellado blando eléctrico tipo Q calibre DN350 válvula de mariposa eléctrica básicamente terminada

La válvula de mariposa de sellado blando eléctrica está compuesta por un actuador eléctrico y una válvula de mariposa de línea central. La válvula de mariposa de sellado blando se divide en (válvula de mariposa de sellado blando con brida y válvula de mariposa de sellado blando tipo wafer). La placa de la válvula y el sello blando (anillo de goma, anillo de PTFE) se utilizan para reducir las fugas. Tiene un buen rendimiento de sellado y se utiliza en entornos de temperatura normal y lugares de baja y media presión. Debido a las limitaciones de las características estructurales, la válvula de mariposa de sellado blando eléctrica no es adecuada para industrias de alta temperatura, alta presión, resistentes a la corrosión y al desgaste. Está equipada con un voltaje de suministro de energía (AC220V, 380V) como potencia motriz y puede controlarse recibiendo la señal (420mA) emitida por el sistema de control del instrumento de automatización industrial.

Válvula de mariposa de sello blando eléctrica tipo Q calibre DN350 características estructurales de la válvula de mariposa eléctrica

La válvula de mariposa con obturación blanda es un obturador blando de goma con una estructura de doble excentricidad, que puede reducir el desgaste de la superficie de sellado, reducir el par de cierre de la válvula y aumentar la vida útil de la superficie de sellado;

Dado que el par de sellado está hecho de acero inoxidable y caucho, el rendimiento de sellado es bueno. Es una válvula bidireccional de fugas cero. El anillo de sellado de caucho es intercambiable y fácil y simple de reemplazar.

La válvula de mariposa con obturador blando tiene una estructura compacta, apertura y cierre rápidos, rendimiento de sellado fiable (debido a la baja fricción de la superficie de sellado durante el proceso de apertura y cierre), es ligera y ahorra mano de obra, tiene una larga vida útil y es fácil de mantener.

Dado que la válvula de mariposa de sello blando manual/eléctrica tiene una estructura de sellado de doble excentricidad, cuando la válvula está completamente abierta, el anillo de sellado de la placa del disco se encuentra en un estado relajado; cuando la válvula está cerrada, el anillo de sellado es comprimido por la superficie de sellado del cuerpo de la válvula y la placa del disco, lo que resulta en una deformación elástica. Sus características son las siguientes:

1. La válvula de mariposa con sello blando se abre y cierra rápidamente;

2. La válvula de mariposa de sellado blando adopta una estructura de sellado de doble excentricidad avanzada con baja fricción y buen rendimiento de sellado;

3. El anillo de sellado de la válvula de mariposa de sellado blando se ajusta con precisión al cuerpo de la válvula para evitar la erosión del medio, mejorando así la vida útil y el efecto de sellado;

4. El anillo de sellado del disco de la válvula de mariposa de sellado blando está hecho de caucho, que tiene buena resistencia al desgaste y una larga vida útil;

5. El dispositivo de límite de interruptor de la válvula de mariposa con sellado blando es confiable, sin fenómenos de sobreapertura o sobrecierre, y la indicación del interruptor es consistente con la posición real del disco.

El dispositivo eléctrico tiene un dispositivo de par, una estructura de control de recorrido de un contador, un indicador de posición local y un contacto remoto. Tiene dos pares de contactos normalmente abiertos y dos pares de contactos normalmente cerrados; tiene contactos de apertura total y cierre total, que pueden cumplir los requisitos de control local y remoto. El dispositivo eléctrico puede aceptar 380/220VAC trifásico de cuatro hilos. El dispositivo eléctrico puede soportar 2 veces el par requerido sin deformación ni daños; el modo de conmutación manual y eléctrico es un modo de operación automático con prioridad eléctrica.

6. Cuerpo de válvula de mariposa con sello blando, disco,ProvenirTiene suficiente resistencia y rigidez, y el anillo de sellado del disco se puede ajustar y reemplazar dentro del cuerpo de la válvula después de la instalación.
