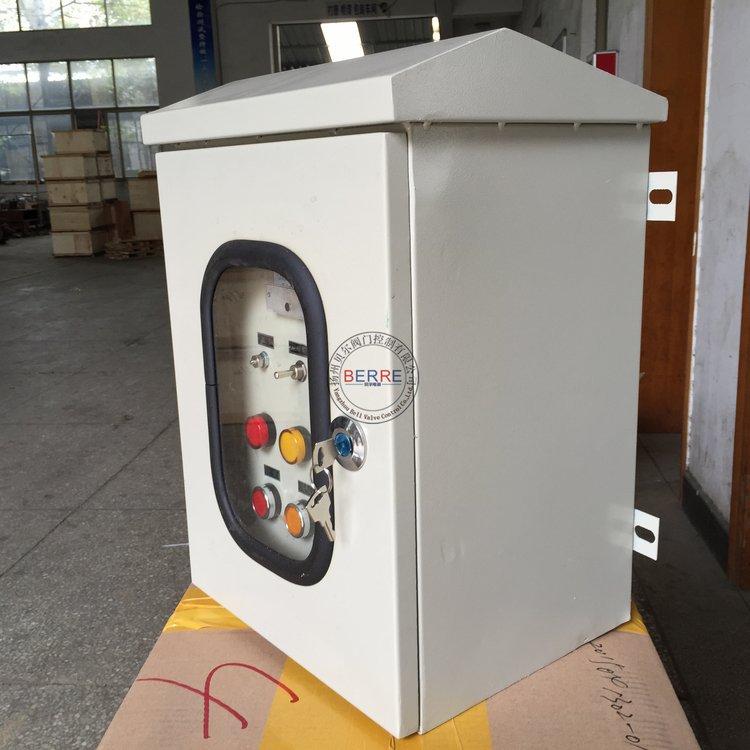

Suministro de campana DKX-ZGW un control una caja de control de válvula eléctrica impermeable para montaje en pared exterior
Cantidad
uno,DKX-ZGW, un control un exterior, impermeable para montaje en pared, caja de control de válvula eléctricaDescripción general:
La caja de control exterior de un control-una pared es el componente de operación eléctrica de la válvula eléctrica. Es una caja de control eléctrico utilizada en conjunto con el dispositivo eléctrico y se usa para el control individual o centralizado de la válvula eléctrica.
dos,DKX-ZGW, un control un exterior, impermeable para montaje en pared, caja de control de válvula eléctricaParámetros técnicos:
1. Fuente de alimentación: 380V 50HZ trifásico cuatro hilos
2. Temperatura ambiente: -20-+60 grados
3. Humedad relativa: <85% (20 grados)
4. Entorno circundante: Sin polvo corrosivo, inflamable, explosivo o conductor fuerte
5. Especificaciones: Según la potencia del motor del dispositivo eléctrico de la válvula, seleccione los componentes de control eléctrico apropiados, como interruptores automáticos, contactores, corrientes nominales y el rango de corriente de ajuste de los componentes del relé de sobrecarga térmica.
tres,DKX-ZGW, un control un exterior, impermeable para montaje en pared, caja de control de válvula eléctricaPrincipio de control:

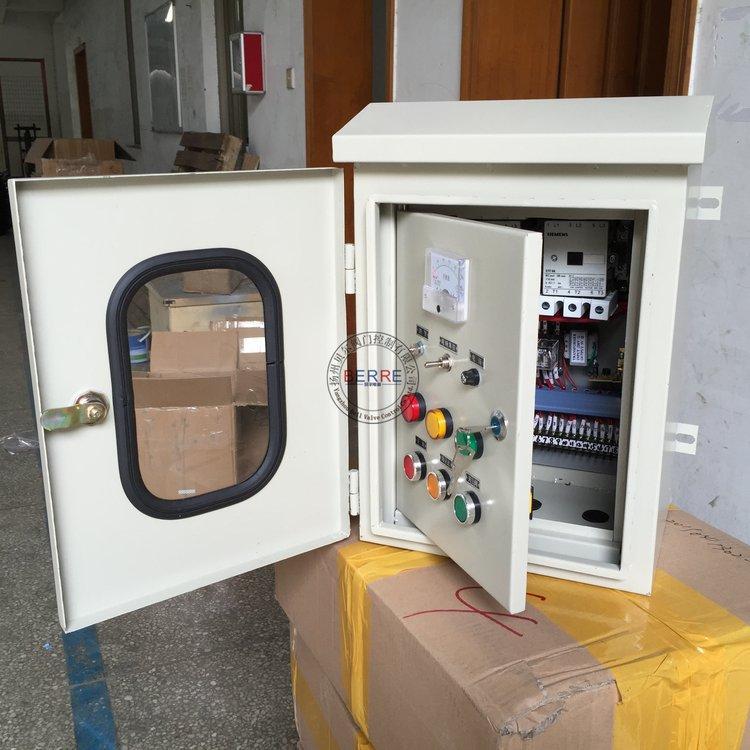

El controlador consta de tres partes: circuito principal, circuito de control y circuito de indicación.
Así es como funciona:
Cuando se enciende la alimentación, la luz indicadora HW se enciende, indicando que toda la máquina está encendida.
Cuando la válvula está entre las posiciones "totalmente abierta" y "totalmente cerrada", el "indicador de válvula abierta" y el "indicador de válvula cerrada" no están encendidos. Presione el botón SO, el contactor de CA KO se energiza, los contactos se conectan a la fuente de alimentación del motor y la válvula se abre. Cuando la válvula alcanza la posición "totalmente abierta", la leva contacta el interruptor de recorrido SLO, desconectando sus contactos normalmente cerrados, cortando el circuito, y el contactor de CA KO deja de funcionar y el motor deja de girar. Al mismo tiempo, un grupo de contactos normalmente abiertos de SLO se cierran, y el indicador de válvula abierta HG se enciende. Indica que la válvula está en la posición "totalmente abierta".
La válvula se cierra según el mismo principio que se abre.
Al abrir o cerrar la válvula, si el par en el eje de salida excede el par de acción del mecanismo limitador de par, los microinterruptores STO y STC operarán para cortar el suministro de energía de los contactores KO y KC, haciendo que el motor deje de girar. En este momento, los microinterruptores STO y STC operarán y se cerrarán debido a la presión, y la luz indicadora de sobrepar HY se encenderá, indicando sobrepar.
Cuando la válvula se abre o cierra, a medida que el brazo del potenciómetro bobinado gira, la corriente a través del medidor de apertura cambia gradualmente, mostrando así el grado de apertura y cierre de la válvula. Girando el potenciómetro de ajuste en el panel del controlador, se puede ajustar la "escala completa" del medidor de apertura.

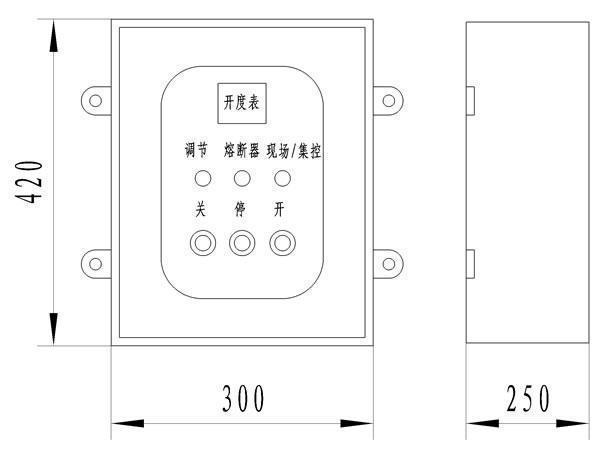

4. Dibujo dimensional de caja de control de exterior de un control-una pared:
