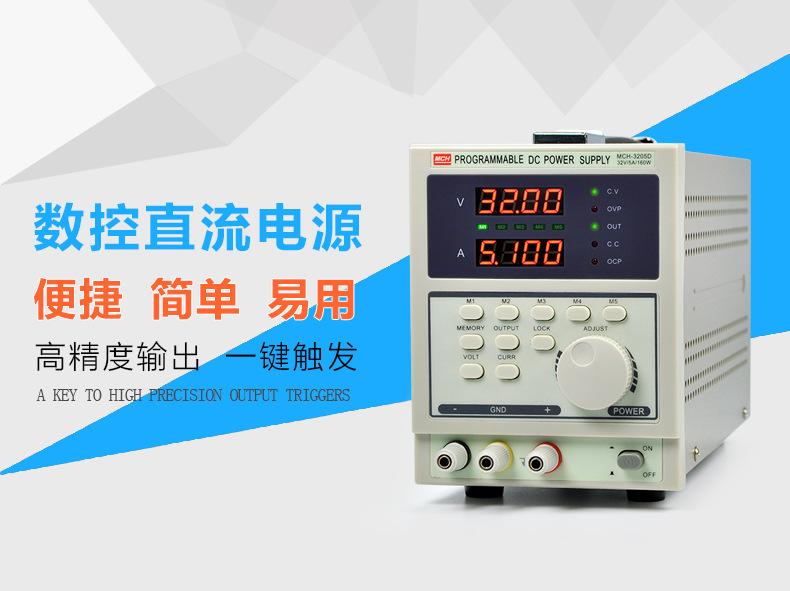

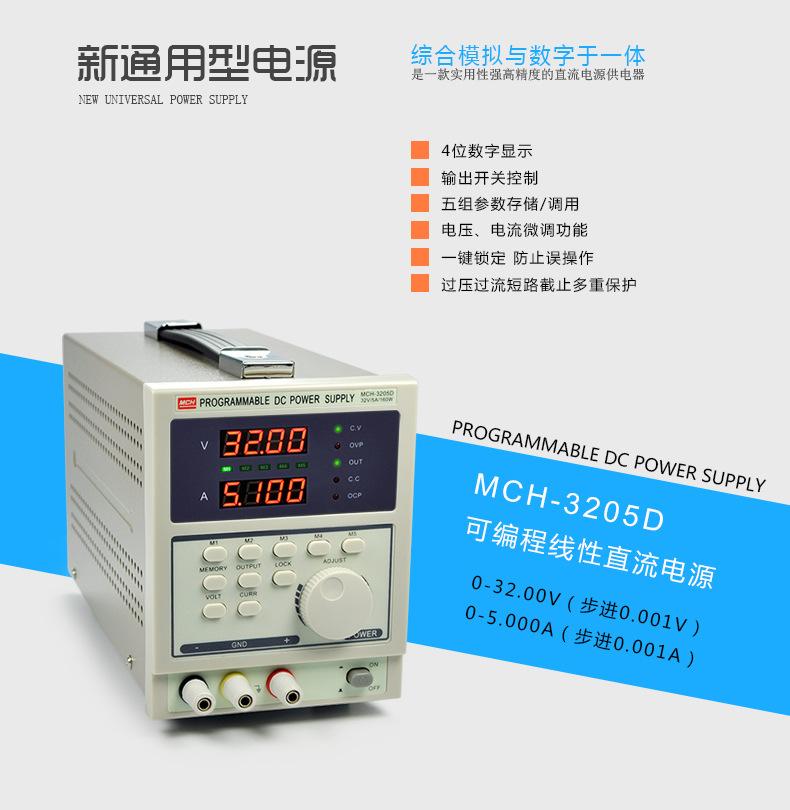

MCH-3205D fuente de alimentación de corriente continua estabilizada programable con pantalla digital de cuatro bits 32V5A fuente de alimentación de CC ajustable lineal
Cantidad
Productos similares a un precio más bajo
Parámetros técnicos
Efecto de fuente: CV≤0.01％+3mV(mA)
Efecto de carga: CV≤0.01％+3mV(I≤3A) CC≤0.2％+3mA(I≤3A)
CV≤0.02％+5mV(I>3A) CC≤0.2％+5mA(I>3A)
Rizado y ruido: CV≤1.0mVrms(I≤3A) CC≤3mArms(I≤3A)
CV≤2.0mVrms(I>3A) CC≤6mArms(I>3A)
Tipo de protección: Protección contra sobrecorriente (OCP) Protección contra sobrevoltaje (OVP)
Precisión de la pantalla: Precisión de la indicación de voltaje: ±(0.5%+2 dígitos)
Precisión de indicación actual: ±(1%+2 dígitos)
Tiempo de subida del voltaje de salida: sin carga: <60ms carga completa: <60ms
Tiempo de caída del voltaje de salida: sin carga <100mS carga completa: <100ms
Tensión de trabajo: 220V±10％AC 50Hz/60Hz
Tamaño del embalaje: 310 mm×150 mm×205 mm (largo×ancho×alto)

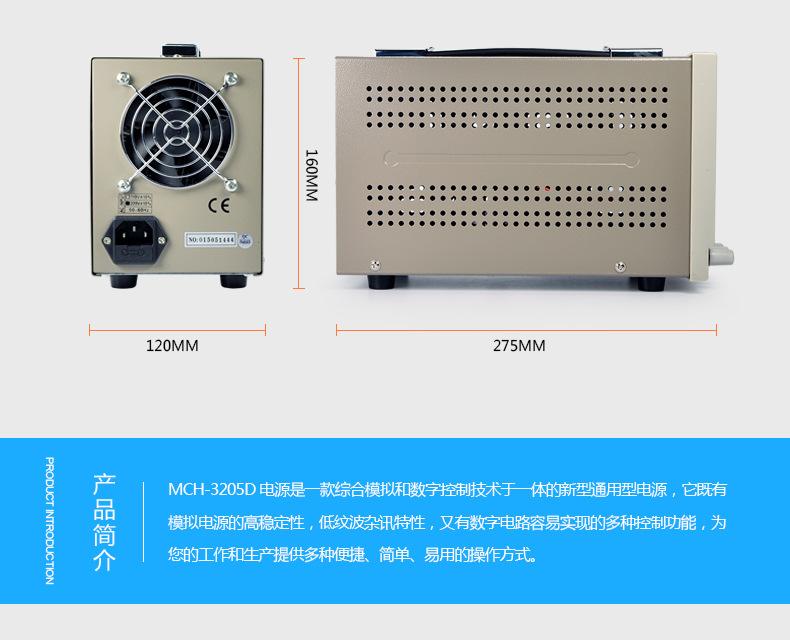

Dimensiones: ancho (100 mm) × altura (160 mm + patas de la máquina 6 mm) × profundidad (275 mm excluyendo los postes de terminal)
Entorno operativo: 0～+40℃ humedad relativa ≤80%
Descripción de la función
Instrucciones de uso
La fuente de alimentación tiene la función de almacenar 5 grupos de parámetros de salida. Cuando está en uso, se puede dividir en dos situaciones: uso normal y uso de pre-almacenamiento. En uso normal,
Por favor, consulte los siguientes pasos:
(1). Encienda el interruptor de alimentación, ajuste el voltaje, presione la tecla de selección de ajuste de voltaje VOL, el tubo digital que muestra el voltaje ajustado se selecciona y el tubo digital seleccionado está en estado parpadeante. Gire el interruptor ADJUST para cambiar el valor de voltaje establecido. Presione la tecla de selección de ajuste de voltaje VOL nuevamente para cambiar la posición del tubo digital seleccionado.
(2) Para ajustar la corriente, presione la tecla de selección de ajuste de corriente CUR, se selecciona el tubo digital que muestra la corriente a ajustar y el tubo digital seleccionado está en estado parpadeante. Gire el interruptor ADJUST para cambiar el valor de corriente constante. Presione la tecla de selección de ajuste CUR nuevamente y la tecla de selección de ajuste de corriente seleccionará la posición del tubo digital seleccionado.
(3) Después de completar los ajustes de voltaje y corriente, si no se presiona el botón de salida apagada de la fuente de alimentación, la fuente de alimentación se apaga y no hay salida. Después de presionar el botón de salida apagada, las luces indicadoras del estado de voltaje constante (CV) y del estado de salida (OUT) se encenderán, y la fuente de alimentación estará funcionando normalmente.
(4) Bloqueo de teclas del panel. Esta función se puede usar cuando el instrumento está emitiendo normalmente. Esta función es principalmente para evitar el daño a la carga causado por el ajuste del voltaje de salida cuando la carga está conectada.
Al usar el bloqueo del teclado del panel, presione la tecla de bloqueo del teclado (LOCK) durante más de 2 segundos, y el tubo digital muestra "-Loc", indicando que el teclado del panel ha sido bloqueado. Después de que el teclado está bloqueado,
Al operar el panel, se mostrará el mensaje "-Loc" y todos los botones serán ineficaces. Al desbloquear, presione prolongadamente el botón nuevamente para volver al estado normal, como se muestra en la Figura 4:
El almacenamiento preestablecido puede almacenar hasta 5 grupos de valores preestablecidos de parámetros de salida. Tomando M1 como ejemplo, los pasos de operación son los siguientes:
(1) Al realizar la operación de almacenamiento, primero establezca el voltaje y la corriente preestablecidos. El método de ajuste específico puede consultar el método de ajuste de voltaje y corriente durante el uso normal.
Después de presionar la tecla de confirmación de almacenamiento del parámetro de salida (MEMORIA), se muestran los valores almacenados de voltaje y corriente.
(2) Presione la tecla de almacenamiento del parámetro de salida correspondiente. Al almacenar M1, presione la tecla M1 y el LED correspondiente a M1 se iluminará.
(3) Los métodos para almacenar otros grupos preestablecidos son los mismos que M1;
(4) Al recuperar el preajuste almacenado, presione la tecla M1 para mostrar el voltaje y la corriente almacenados, y luego presione la tecla de apagado de salida OUTPUT para emitir el voltaje y la corriente almacenados, como se muestra en la Figura 7;
Lista de embalajeHost × 1 Cable de alimentación × 1 Manual × 1
Áreas de propósito/aplicaciónÁmbito de aplicación:
1. Pruebas y envejecimiento de productos de fábrica: como motores de CC, ventiladores de CC, DVD para automóviles, audio para automóviles, resistencias, condensadores y otras pruebas y envejecimiento de productos.
2. Industria de carga de baterías: Perfectamente utilizado en la industria de carga de baterías, primero proporciona una carga de corriente constante y luego cambia a una carga lenta de voltaje constante para evitar la sobrecarga, proteger la batería y extender efectivamente la vida útil de la batería.
3. Industria del inversor: supera el problema estancado de la conversión del relé de potencia lineal, velocidad de respuesta extremadamente rápida y cumple con los requisitos de carga cambiante instantánea.
4. Industria de fabricación de LED: pruebas de LED, envejecimiento.
5. Todas las demás ocasiones que requieran una fuente de alimentación de CC estabilizada.
Descripción de la función
● Función de protección de salida con todas las funciones
● Salida continua a plena carga
● Estabilidad, fiabilidad y durabilidad
Instrucciones de uso

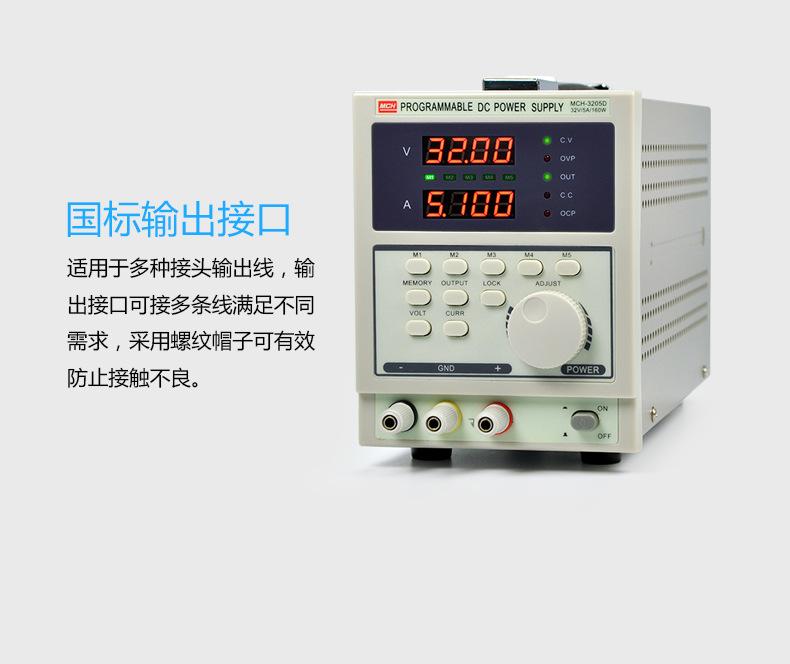

Conexión del puerto de salida: Inserte la línea de prueba estándar roja en el puerto "+" y la línea de prueba estándar negra en el puerto "-".
Para establecer voltaje constante: Manteniendo las puntas de prueba abiertas, ajuste la perilla de voltaje para obtener el voltaje deseado.
Para ajustar corriente constante: Ajuste las perillas de voltaje y corriente al valor más pequeño posible, haga cortocircuito en los cables de prueba y ajuste la perilla de corriente para obtener la corriente deseada.
Lista de embalaje
Host × 1 Cable de alimentación × 1 Manual × 1Certificado × 1
Áreas de propósito/aplicación
1. Pruebas y envejecimiento de productos de fábrica: como motores de CC, ventiladores de CC, DVD para automóviles, audio para automóviles, resistencias, condensadores y otras pruebas y envejecimiento de productos.
2. Industria de carga de baterías: Perfectamente utilizado en la industria de carga de baterías, primero proporciona carga de corriente constante, luego cambia a carga lenta de voltaje constante para evitar la sobrecarga y proteger la batería.
Extensión efectivaBatería de larga duración.
3. Industria del inversor: supera el problema estancado de la conversión del relé de potencia lineal, velocidad de respuesta extremadamente rápida y cumple con los requisitos de carga cambiante instantánea.
4. Industria de fabricación de LED: pruebas de LED, envejecimiento.
5. Todas las demás ocasiones que requieran una fuente de alimentación de CC estabilizada.
