Monitor portátil rápido de hollín LT-7022D con sensor de velocidad del viento, presión, temperatura y humedad, impresora
Cantidad
Caja principal (incluyendo sensores de velocidad del viento, presión, temperatura y humedad, impresora), sonda de muestreo principal, sonda de muestreo auxiliar, batería recargable incorporada, cargador, manual, certificado de conformidad y tarjeta de garantía
1. Introducción del producto:
El monitor portátil rápido de humos (lectura directa) LT-7022D puede obtener datos precisos de emisión de humos inmediatamente en el lugar. Es rápido y conveniente, altamente sensible y tiene buena repetibilidad, mejorando en gran medida la eficiencia del monitoreo de humos de cocina. Este producto ha sido utilizado por un gran número de departamentos de monitoreo ambiental y ha recibido buenos comentarios.
2. Características principales:

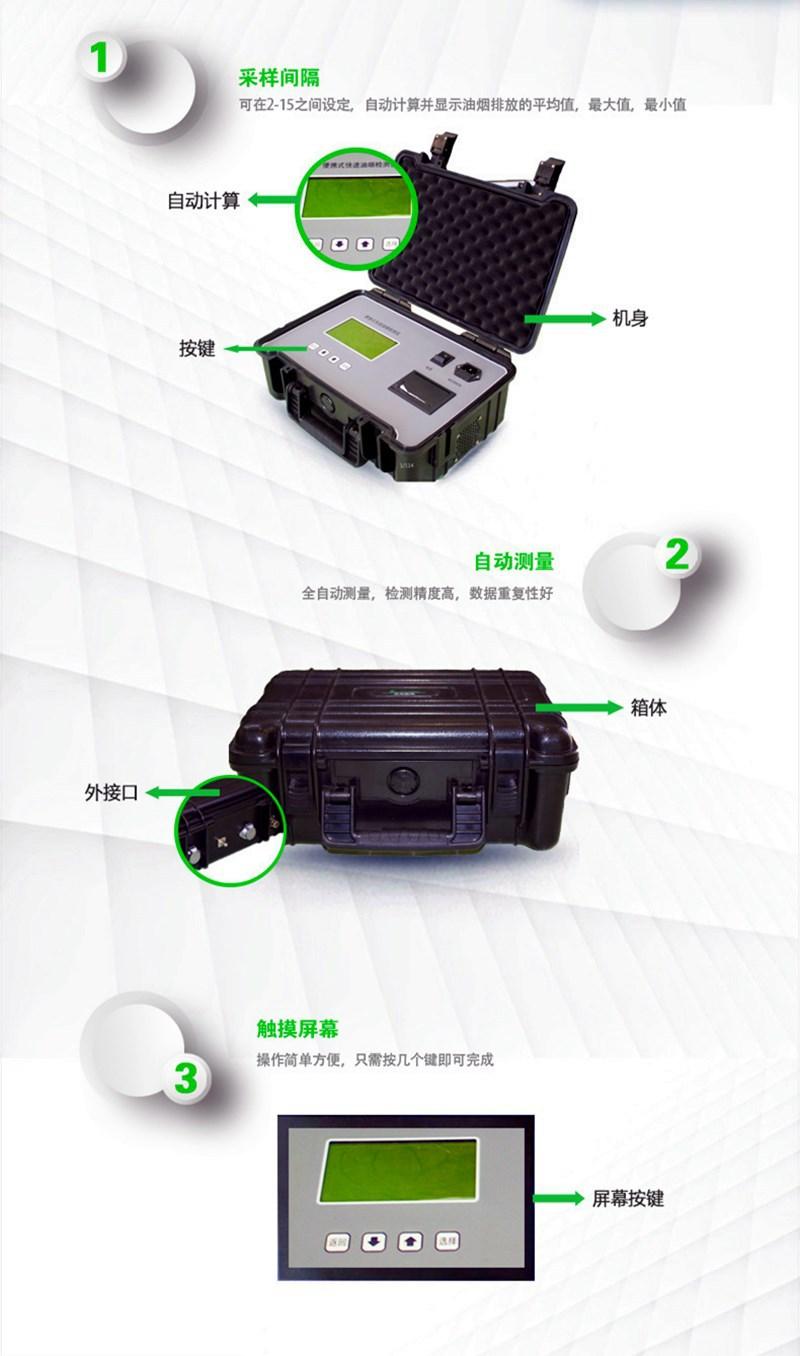

1. Detección en tiempo real en el sitio, visualización en tiempo real de la concentración real de emisiones de humos de aceite;
2. Medición totalmente automática, alta precisión de detección y buena repetibilidad de datos;
3. El intervalo de muestreo se puede configurar entre 2 y 15, calculando y mostrando automáticamente el valor promedio, el valor máximo y el valor mínimo de la emisión de humos de aceite;
4. La operación es simple y conveniente, solo presione unas pocas teclas para completar;
5. Costos de operación y mantenimiento extremadamente bajos;
6. Puede detectar otros humos de aceite no comestible;
7. Agregue funciones de medición de velocidad del viento, presión estática, temperatura y humedad;
8. Cumplir con los "Requisitos técnicos para detectores portátiles de humos de alimentos para productos de protección ambiental" (HJ2526-2012) del Ministerio de Protección Ambiental de China.
3. Ámbito de aplicación:
1. Monitoreo in situ de la concentración de humos de cocina en restaurantes, comedores, etc.
2. Detectar el rendimiento del generador de humos de aceite y la eficiencia de purificación del purificador de humos de aceite.
3. Detección de concentración de humo nocivo en lugares donde se produce humo de aceite no comestible (como humo de asfalto, etc.)
4. Vigilancia de otros humos tóxicos
4. Parámetros técnicos:
Rango de medición: | Rango de parámetros |
Vapores: | 0～60 mg/m³ |
Velocidad del viento: | 0-20 m/s |
Presión estática: | 0-10 kPa |
temperatura: | -20℃—80℃ |
humedad: | 0% - 95% (sin condensación) |
Precisión del humo de aceite: | ±0,2 mg/m³, cuando la concentración es ≤4 mg/m³, ±5 % cuando la concentración es >4 mg/m³ |
Resolución del humo de aceite: | 0.1 mg/m³ |
Tiempo de precalentamiento: | 3 minutos |
fuente de alimentación: | CA 220V＋10％，50Hz |
Consumo de energía: | ≤200W |
Entorno de trabajo: | -20~50℃, humedad relativa inferior al 90 % |
Tamaño y peso del host: | 360×260×150 mm 3.5kg |
Tamaño y peso de la sonda de muestreo: | 800mm 3kg |
Sonda de detección de presión, temperatura y humedad | 700mm 2kg |
5. ¿Por qué elegir el detector rápido de humos de aceite serie LT-7022D?
proyecto | Métodos de detección tradicionales | Detector de Humo Rápido Serie LT-7020 |
Tiempo de detección | Es imposible detectar la concentración de emisiones de humos de petróleo en el sitio, y es imposible aplicar la ley en el mismo. Obtener cada conjunto de datos toma aproximadamente dos días. | Detección in situ, lectura en tiempo real, aplicación de la ley in situ. Los datos de detección se pueden almacenar e imprimir. Se lee un conjunto de datos directamente cada 3 segundos, con un ciclo de detección de 2 a 15 minutos. |
Usar como | El proceso es complicado y requiere los esfuerzos conjuntos del personal tanto del departamento de muestreo in situ como del de análisis experimental. | La operación es simple y conveniente. El intervalo de almacenamiento de datos se puede configurar a voluntad, y los valores máximos, mínimos y promedio de la concentración de humos de aceite durante un período de tiempo se pueden analizar automáticamente. |
Precisión de detección | La precisión de la medición se ve afectada por factores como el equipo de muestreo, la pureza del CCL4, la experiencia del operador, etc. El aumento del valor en blanco después del uso repetido del cartucho filtrante también afectará la precisión de los datos. | Medición totalmente automática, alta precisión de detección, buena repetibilidad de datos, evitando el impacto del entorno del sitio o la intervención humana. |
Costos operativos | Cada vez que se utiliza CCL4 de carbono de alta pureza, el costo es relativamente alto. | El mantenimiento es sencillo y los costos de mantenimiento y operación son extremadamente bajos. |
otro | El CCL4 utilizado para la extracción es muy perjudicial para la salud humana. | El proceso de prueba no tiene efectos adversos en el cuerpo humano. |
6. Método de operación del host
Pasos preparatorios
1. Conecte los dos cables de alimentación y el cable de señal (tres en total) de la sonda de detección principal al chasis principal.
2. Abra la cubierta principal del chasis y conecte el cable de alimentación.
3. Encienda el interruptor de encendido en el panel de la carcasa del host y espere a que el host se precaliente durante 3 minutos.
Aviso:El enchufe de alimentación de la sonda de detección debe insertarse completamente y luego apretarse. El enchufe del cable de señal tiene direccionalidad. Cuando se enciende la alimentación del panel del chasis principal, el ventilador en la cola de la sonda de detección comienza a funcionar, pero no entra en el estado de detección.
El intervalo de muestreo es el tiempo de un ciclo de muestreo, en segundos. Un proceso de muestreo completo es 120 veces. Cuanto mayor sea el intervalo de muestreo, mayor será el tiempo de muestreo. Puede ajustarlo de 02 a 15 presionando la tecla ↑ o ↓. [Por ejemplo: el intervalo de muestreo es 05, lo que significa muestrear una vez cada 5 segundos, es decir, un punto. El proceso de detección completo es de 120 puntos (120 veces), 120 puntos X 5 segundos = 600 segundos (10 minutos)] Después de configurar los parámetros, presione la tecla de retorno para volver a la página principal.
sugerencia:El intervalo de recopilación se puede establecer más corto para acortar el tiempo total de detección.
Datos de prueba
Antes de cada prueba, la sonda debe ser puesta a cero. Mueva el cursor a la opción de datos de prueba y entre, seleccione la puesta a cero de la sonda y presione la tecla OK, y espere 120 segundos para que se complete la puesta a cero.
Coloque el extremo frontal de la sonda de detección en el tubo de escape de humos de aceite o en el puerto de escape, y asegúrese de que la entrada de aire esté orientada en la dirección del flujo de aire. Luego, mueva el cursor a los datos de prueba y presione la tecla OK. La pantalla le pedirá que inicie la prueba y mostrará la concentración de emisión de humos de aceite en tiempo real.
Aviso:Todo el proceso de prueba de datos se completa automáticamente. Una vez que ingresa a este proceso, no puede salir a voluntad antes de que finalice. Si es necesario, presione el interruptor de encendido para apagar el instrumento y luego enciéndalo para volver a probar. Antes de usar este detector, verifique si la sonda y el cable de alimentación de la señal están correctamente conectados o dañados. Si están dañados, reemplácelos antes de usarlos.
pista:Antes de realizar la prueba, asegúrese de que no haya humo residual de aceite en el tubo de descarga, de lo contrario, podría causar datos inexactos. Si el ventilador de la sonda no funciona o funciona de manera anormal, comuníquese con el personal de mantenimiento a tiempo. Durante el proceso de puesta a cero de la sonda, no toque ni mueva la sonda ni el cableado con las manos para evitar que la electricidad estática cause una puesta a cero inexacta. Durante el proceso de prueba, la sonda de detección no debe tocarse ni agitarse con la mano, de lo contrario, afectará los resultados de la prueba. No toque ni mueva la sonda ni el cableado con las manos para evitar que la electricidad estática cause una puesta a cero inexacta. Durante el proceso de prueba, la sonda de detección no debe tocarse ni agitarse con la mano, de lo contrario, afectará los resultados de la prueba.
advertir:Durante el proceso de detección de datos, la sonda de detección y el instrumento contienen energía y no deben abrirse mientras estén encendidos. No realice la detección al aire libre en días lluviosos, de lo contrario puede existir riesgo de descarga eléctrica.
Cuidado y Mantenimiento del Instrumento:
Aviso:El tubo de descarga y la red de recolección deben limpiarse regularmente para garantizar la precisión de los resultados de la prueba del instrumento. La limpieza debe realizarse después de medir de 40 a 50 salidas de humos de aceite.
advertir:Está estrictamente prohibido abrir la sonda de detección para limpiarla mientras está energizada.
Use un líquido de limpieza alcalino para eliminar el aceite en el interior y en la superficie del tubo de descarga, enjuague con agua limpia y seque o limpie con un paño limpio (papel). Después de la limpieza, vuelva a insertar el tubo de descarga, presione ligeramente la parte de conexión del mango y apriete el tornillo de fijación. Nota: No utilice líquido de limpieza corrosivo, no utilice papel de lija para pulir el tubo de descarga, asegúrese de que la superficie interior del tubo de descarga esté lisa y no utilice otros tubos metálicos para reemplazar el tubo de descarga.
Aviso:No utilice líquidos de limpieza corrosivos ni papel de lija para pulir el tubo de descarga. Asegúrese de que la superficie interior del tubo de descarga esté lisa.
Se pueden usar otros tubos metálicos en lugar del tubo de descarga.
Reemplazo y limpieza de la red de recolección
Como en los pasos anteriores, retire el extremo trasero de la sonda de detección y luego desenrosque el tornillo de fijación en el extremo trasero de la sonda de detección.
Diagnóstico y resolución de fallas
A continuación se enumeran algunos problemas posibles con el instrumento. Si la falla es difícil de diagnosticar o resolver, por favor contacte al agente.
Fenómeno de falla y causa
1. ¿No hay imagen después de arrancar?
(1) Verifique si la fuente de alimentación está conectada correctamente.
(2) Verifique si el fusible está quemado. Si es así, reemplácelo antes de usar (el fusible es de 220v2A y no se puede cambiar a otros modelos a voluntad).
2. ¿El ventilador no gira o gira de forma anormal después de encenderse?
Apague la máquina primero y luego verifique si el cableado de la sonda en la parte trasera del chasis está correctamente conectado.
3. ¿Los datos de prueba son anormales o cero?
(1) Verifique si los enchufes del cable de alimentación y del cable de señal en la parte trasera del chasis están bien conectados y, a continuación, reinicie.
(2) Si el número no se puede leer o los datos son anormales debido a interferencias de electricidad estática, ondas electromagnéticas, suministro eléctrico sin conexión a tierra u otros factores, reinicie la máquina, vuelva a calibrar y vuelva a probar.
