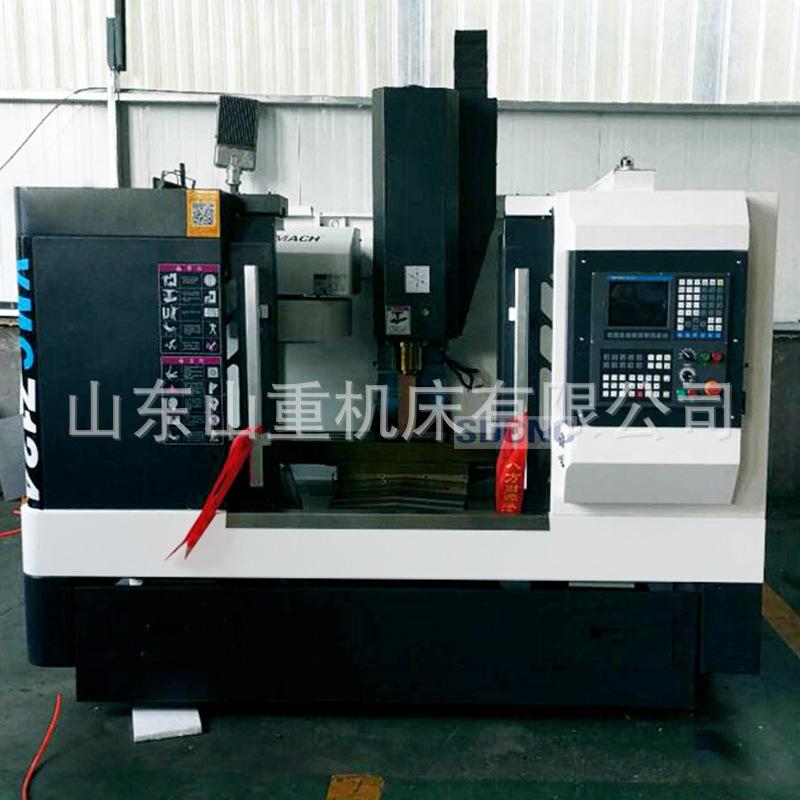

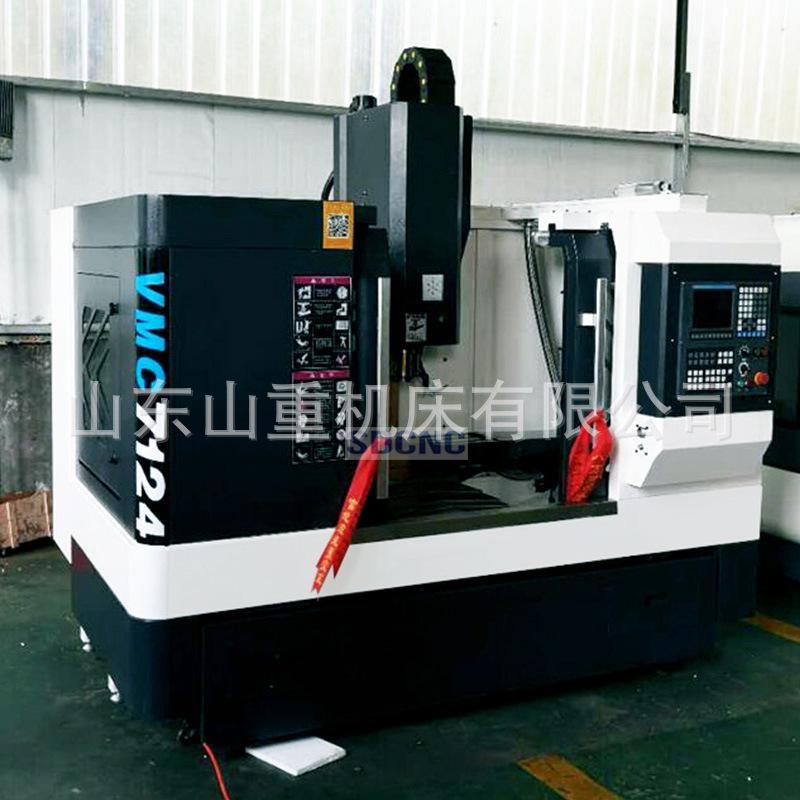

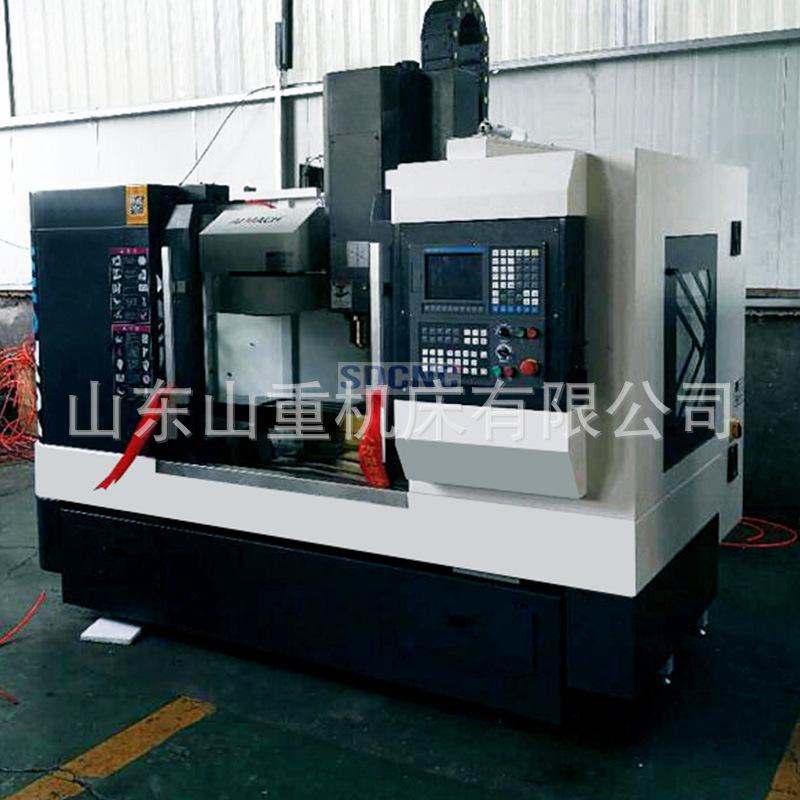

Fresadora CNC Xh7124 Alta Precisión Totalmente Protegida Fresadora CNC Pequeña Centro de Mecanizado Vertical Pequeño
Cantidad
|
proyecto |
contenido |
unidad |
Parámetro |
|
viaje |
Desplazamiento hacia la izquierda y hacia la derecha (X) |
mm |
550 |
|
Recorrido delantero y trasero (Y) |
mm |
330 |
|
|
Recorrido ascendente y descendente (Z) |
mm |
450 |
|
|
Extremo del cabezal del husillo a la superficie de la mesa de trabajo |
mm |
100—550 |
|
|
banco de trabajo |
Longitud de la superficie de trabajo |
mm |
1000 |
|
Ancho de la superficie de trabajo |
mm |
240 |
|
|
Banco de trabajo portante |
kilogramo |
200 |
|
|
Ranura en T |
Especificación |
mm |
14×45×5 |
|
Distancia entre centros |
mm |
45 |
|
|

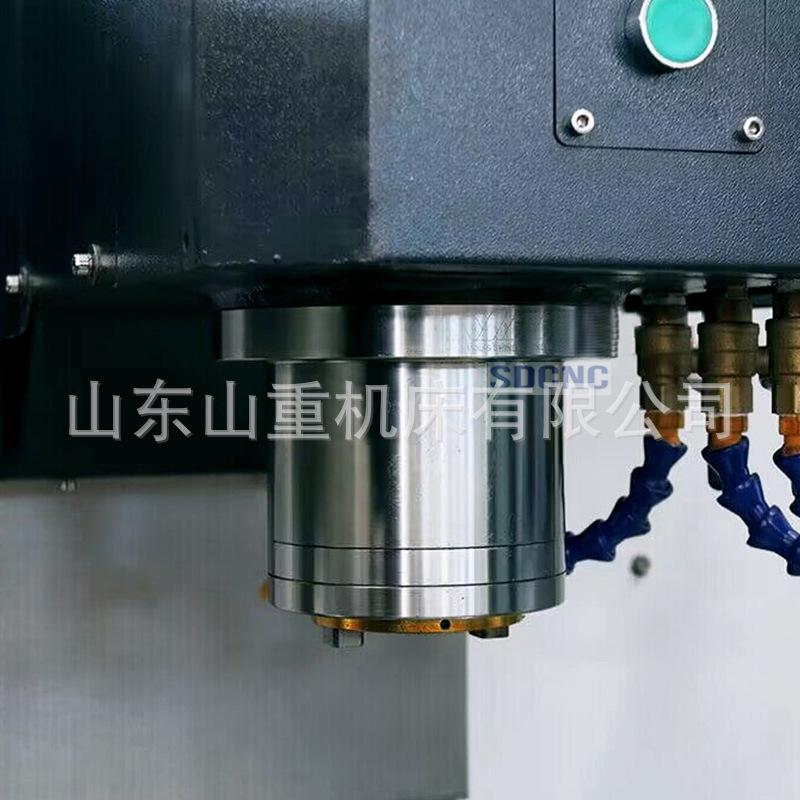

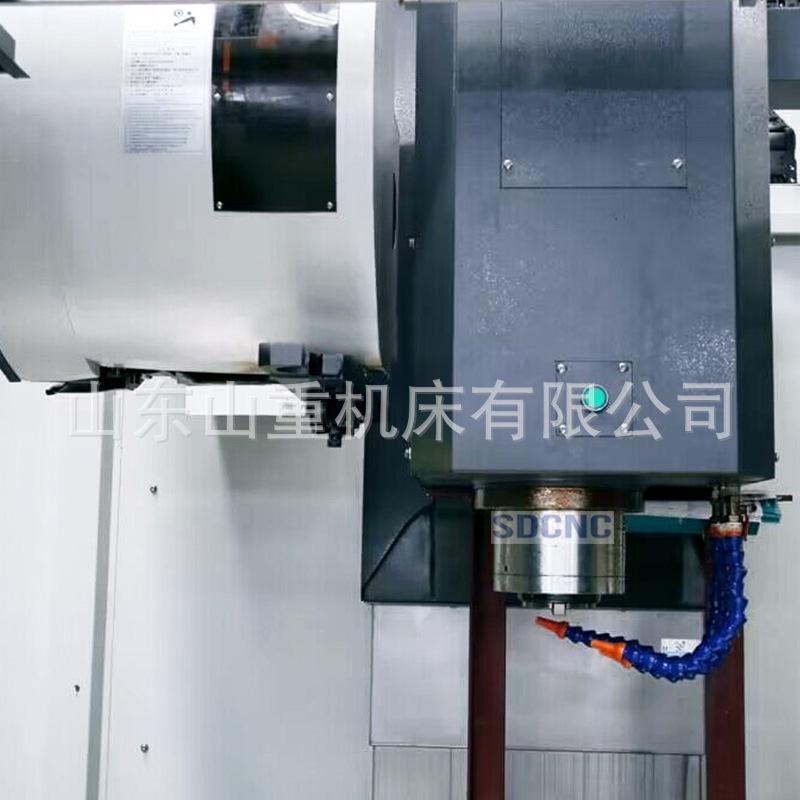

Huso |
Afilar |
|
BT40 |
|
Distancia del eje a la superficie guía |
mm |
330 |
|
|
Velocidad del husillo |
rpm |
80--6000 |
|
|
Par máximo |
Nuevo Méjico |
14/19(30min) |
|
|
Potencia nominal máxima |
Kw |
3.7 |
|
|
Sistema de accionamiento |
|
Transmisión directa por correa de velocidad |
|
|
Exactitud |
precisión de posicionamiento |
mm |
±0.012/300 |
|
Precisión de repetición |
mm |
±0,01 |
|
|
Motor axial |
Potencia nominal máxima |
Kw |
XYZ:1.5 |
|
Par máximo nominal |
Nuevo Méjico |
XYZ:6 |
|
|
Velocidad de alimentación |
Velocidad máxima de movimiento rápido X/Y/Z |
mm/min |
6000 |
|
Velocidad máxima de corte X/Y/Z |
mm/min |
6000 |
|
|
Mínimo equivalente |
X/Y/Z |
mm |
0.001 |
|
Almacén de herramientas |
Modelo |
|
BT40 |
|
capacidad |
Manojo |
12 |
|
|
Diámetro máximo de la herramienta |
mm |
80 (estado de la hoja completa) |
|
|
Peso máximo de la herramienta |
kilogramo |
4 |
|
|
Longitud máxima de la herramienta |
mm |
200 |
|
|
Herramienta a herramienta (promedio) |
segundo |
7 |
|
|
Conector de tráquea |
mm |
10 |
|
|
Peso del almacén de herramientas |
kilogramo |
45 |
|
|
Parámetros generales |
Requisitos de la fuente de aire |
kilogramo |
4-6 |
|
Peso de la máquina |
kilogramo |
1550 |
|
|
Dimensiones |
mm |
2350*1740*2350 |
|
|
Requisitos de energía |
KVA |
380V trifásico 15KVA |
