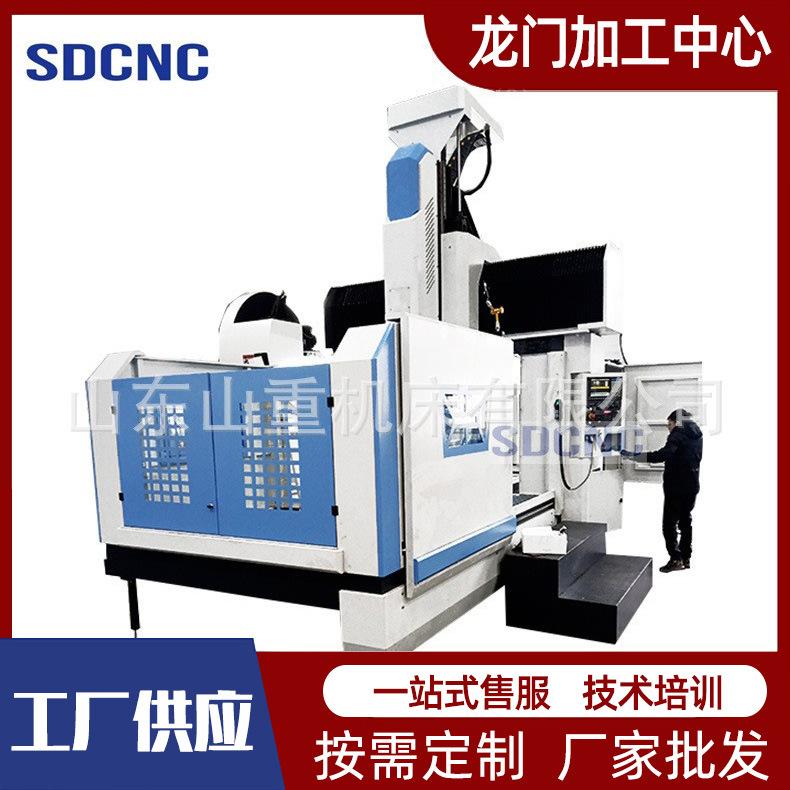

Centro de Mecanizado de Pórtico Gmb3022 Alta Precisión 3022 Vinculación de Cinco Ejes Fresado a Gran Escala de Pórtico Suministrado por el Fabricante

Número de producto

GMB3022

unidad

banco de trabajo

tamaño del escritorio de trabajo

2000×3000

mm

La distancia entre los dos pilares

2200

mm

Carga máxima admisible

8000

kilogramo

Dimensiones de la ranura en T

22×8

mm×piezas

Rango de procesamiento

Carrera máxima de la mesa de trabajo - Eje X

3200

mm

(Recorrido máximo del carro) ——Eje Y

2200

mm

Carrera máxima del husillo - Eje Z

1000

mm

Cara del extremo del husillo a

Distancia desde la superficie de trabajo

máximo

1200

mm

pequeñísimo

200

mm

Huso

Modelo de motor principal

βiIP 30

potencia del motor principal

15/18.5

KW

Par motor principal

143

Nuevo Méjico

Agujero cónico (7:24)

BT50-Φ190

Rango de velocidad

40～6000

r/min

Cargador de herramientas (opcional)

Capacidad del almacén de herramientas

24/30

T

Peso máximo del cuchillo

18

kilogramo

Diámetro máximo de la herramienta

Cuchillo completo

Φ112

mm

Longitud máxima del cuchillo

Espada del cielo

Φ200

mm

Longitud máxima de la herramienta

300

Tiempo de cambio de herramienta

2.5

s

Alimentar

Modelo de motor de alimentación X/Y/Z

βiS40/2000

Potencia del motor de avance X/Y/Z

3

KW

Par del motor de avance X/Y/Z

36

Nuevo Méjico

Rango de velocidad de avance de corte

1～10000

mm/min

De rápido movimiento

Eje X

20

m/min

Eje Y

20

Eje Z

16

máquina herramienta

precisión de posicionamiento

Eje X

Estándares de implementación:

JB/T8771.4-1998

0.030

mm

Eje Y

0.020

Eje Z

0.015

repetir

precisión de posicionamiento

Eje X

Estándares de implementación:

JB/T8771.4-1998

0.014

mm

Eje Y

0.012

Eje Z

0.010

Peso del anfitrión (aprox.)

30000

kilogramo

Capacidad eléctrica total

56

KVA

Dimensiones de la máquina herramienta

7500×4250×4100

mm
