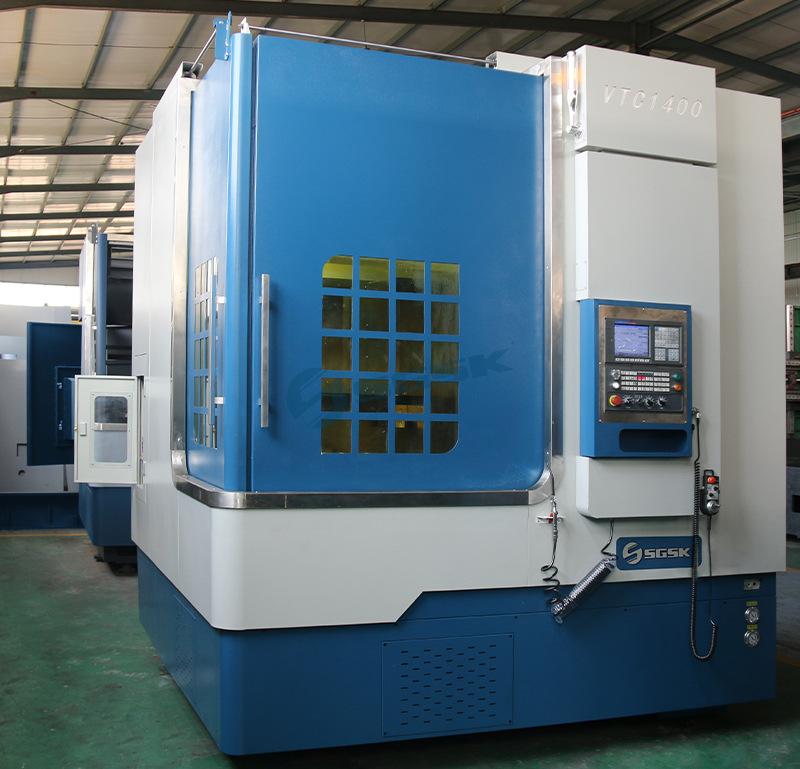

Torno Torno CNC VTC1400 Torno Vertical CNC Plato de Cuatro Mordazas Rueda Torno CNC

Los principales parámetros técnicos

PRESUPUESTO

unidad

VTC1400

Diámetro máximo de rotación

Diámetro máximo de oscilación

mm

1400

Diámetro máximo de giro

Diámetro máximo de giro

mm

1250

Modelo de husillo

Nariz de husillo

A2-11

Diámetro del cojinete del husillo

Ddiámetro del cojinete del husillo

mm

180

Rango de velocidad del husillo

Rango de velocidad del husillo

rpm

20-400Caja de cambios de dos velocidades        Caja de cambios de doble velocidad 20-400

Par de salida del husillo

Shusillo par de salida

Nuevo Méjico

2100

Diámetro del mandril

diámetro del mandril

"

Φ1250Manual de cuatro garras      φ1250 manual de 4 mordazas

Forma de torreta

Torreta tipo

Vertical4EstaciónVer. Posición

Especificaciones de Dota

Torreta especulación

125

Especificación de la herramienta

Tgenial tamaño

mm

□32/φ50

Dota incógnita Recorrido del eje

Recorrido de la torreta Eje X

mm

-800

Dota Z Recorrido del eje

Recorrido de la torreta Eje Z

mm

800

El extremo inferior del Dota Facial está en la tarjeta. Distancia entre los extremos

Distancia Desde la parte inferior de la torreta hacia arriba de Chuck

mm

150-950

X/Z Guía lineal

Carriles lineales X/Z

65/55 Rodillo

X/Z Diámetro del tornillo

Diámetro del tornillo X/Z

mm

Φ50

incógnita Desplazamiento rápido del eje

Desplazamiento rápido en el eje X

m/min

15

Z Desplazamiento rápido del eje

Desplazamiento rápido del eje Z

m/min

12

avance de corte

Alimentación de corte

m/min

0,1-5000

incógnita Potencia del motor del eje/Esfuerzo de torsión

Potencia/par del motor del eje X

Kw/nm

3.5/22

Z Potencia del motor del eje/Esfuerzo de torsión

Potencia/par del motor del eje Z

Kw/nm

4.7/30

Potencia del motor del husillo/Esfuerzo de torsión

Potencia/par del motor principal

Kw/nm

22/30-210

Dimensiones(largo×Ancho×alto)

Tamaño total (largo x ancho x alto)

metro

2,8 x 2,95 x 3,25

Peso de la máquina

Peso de la máquina

kilogramo

13800
