Grúa Monorrail Neumática para Cable de Minería Dispositivo Móvil Operado Remotamente Grúa sobre Rieles Colgante de Cable Subterráneo para Minería

Descripción general del producto grúa monorraíl:

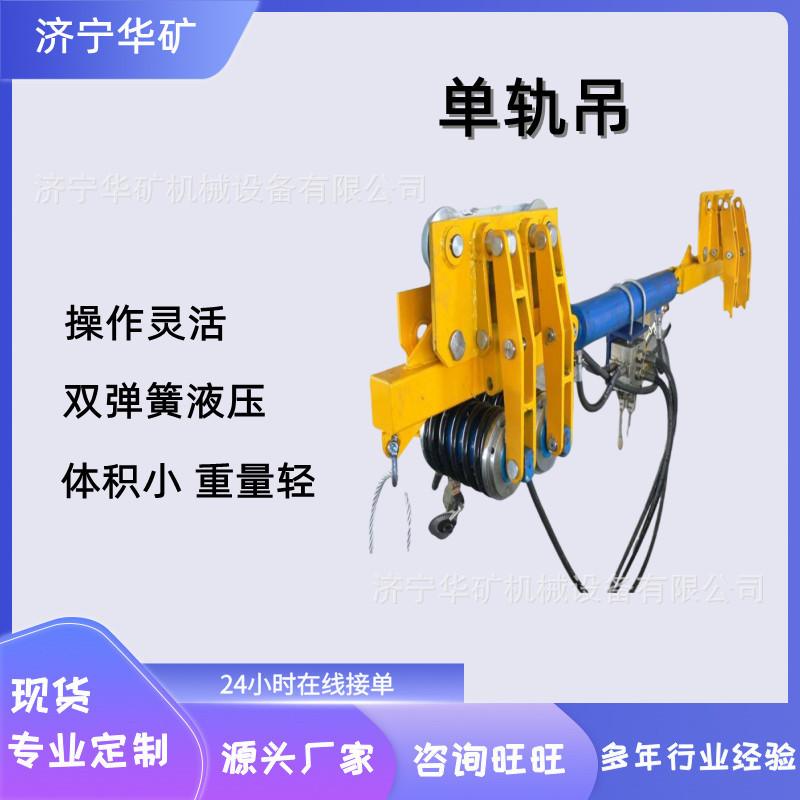

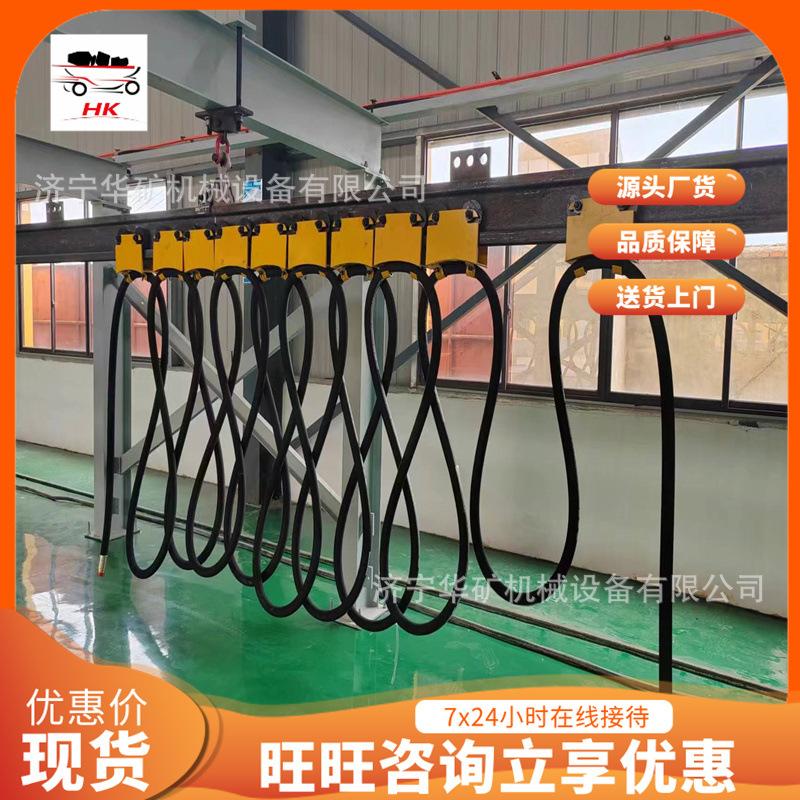

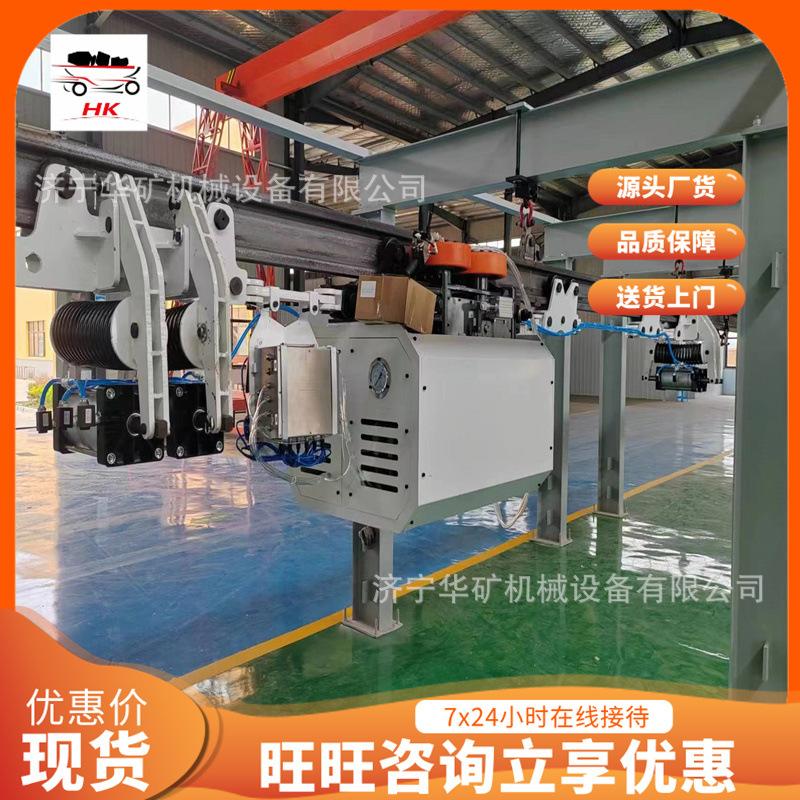

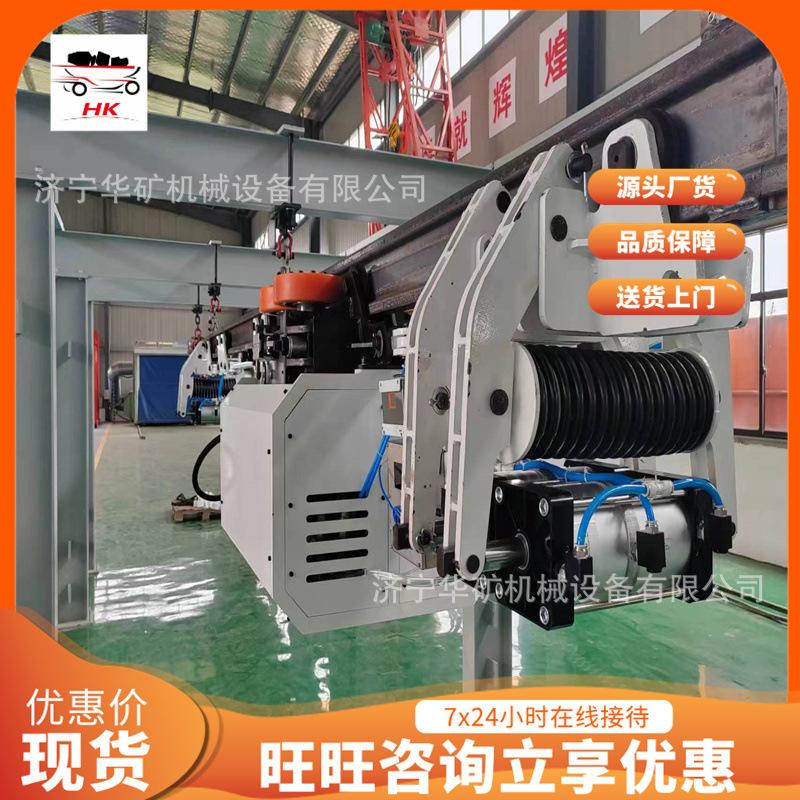

La grúa monorraíl es el vehículo de arrastre de cable minero TDY100/14 (también conocido como la "grúa monorraíl de arrastre de cable"). Es un dispositivo que utiliza una vía suspendida y energía hidráulica para lograr el arrastre de cable y el almacenamiento temporal al final del frente de trabajo totalmente mecanizado en las minas de carbón. Como dispositivo para arrastrar y suspender cables en las minas, este dispositivo puede reducir el número de movimientos de cable, reducir el número de personal y reducir la intensidad laboral de los trabajadores. Esta máquina utiliza un dispositivo hidráulico de empuje-tracción y un dispositivo de freno compuesto hidráulico-resorte para garantizar la seguridad y fiabilidad del equipo. Este equipo es un dispositivo para arrastrar, suspender y almacenar temporalmente cables entre la estación de energía móvil y la unidad en el frente de trabajo totalmente mecanizado.

Características principales de la grúa monorraíl:

1. El cable solo necesita colocarse una vez, lo que reduce la intensidad de trabajo de los trabajadores.

El equipo es muy fácil de operar. El movimiento hacia adelante y hacia atrás se puede completar moviendo tres manijas de válvula. La operación es flexible y conveniente. El método original de movimiento por cable requiere al menos de 3 a 4 personas para coordinar y completar el trabajo. Después de adoptar este dispositivo, solo se necesita una persona, lo que mejora la eficiencia del trabajo y ahorra gastos de personal.

2. La estación de bombeo de emulsión del frente de trabajo minero integral se utiliza como fuente de energía y no es necesario equiparla con un sistema hidráulico.

3. Adopta un freno hidráulico compuesto de doble resorte tipo placa ventral de freno con fuerte fuerza de frenado, bajos requisitos de precisión y resistencia del riel guía, y sin participación de ningún equipo eléctrico, lo que garantiza un uso seguro y confiable del equipo.

4. El equipo es compacto y ligero. Dimensiones de los componentes estándar (largo × ancho × alto): 980 × 580 × 680.

5. Cada componente se puede desmontar y montar de forma independiente, lo que facilita el transporte y la instalación.

Modelo de producto de grúa monorraíl: Grúa monorraíl con cable minero TDY100/14

Parámetros principales de la grúa monorriel:

l Ángulo de inclinación aplicable de la carretera: 0°18°

2 Medio de trabajo: emulsión

3Presión de trabajo: 2031.5MPa

4. Fuerza de tracción: 70KN

5. Carrera de empuje: 1000 mm

6. Velocidad de operación: 80 m/h

7 Presión de trabajo de emulsión externa: 2031.5MPa

8 Fuerza de frenado estática de un solo dispositivo de freno: 70KN

9. Tamaño del dispositivo (ancho x alto): 660x460

10 Longitud del remolque: 150m

11Modo de operación: Manual

12Peso total del equipo: 6500Kg
