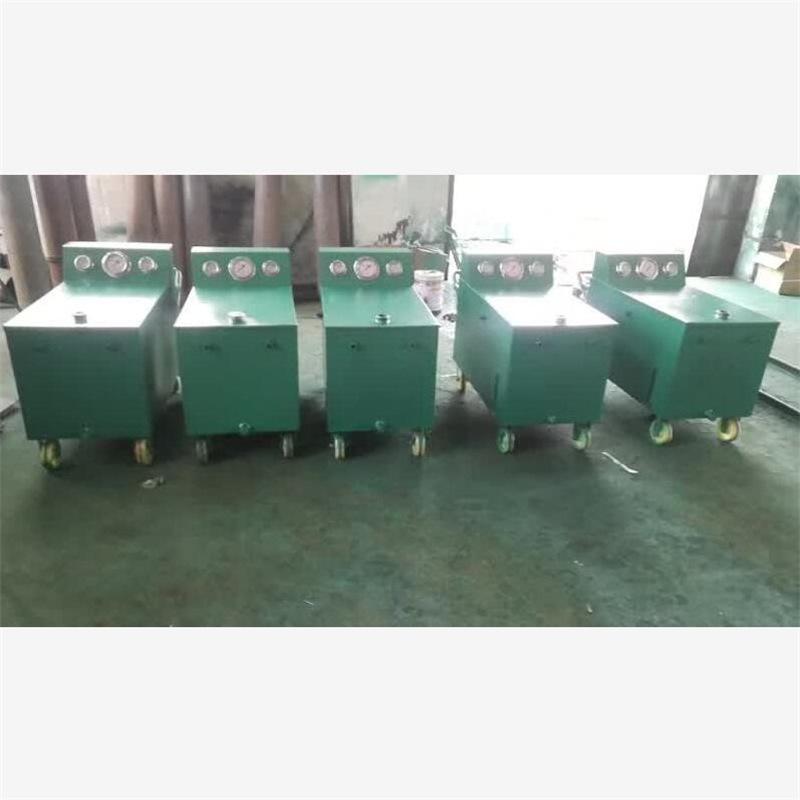

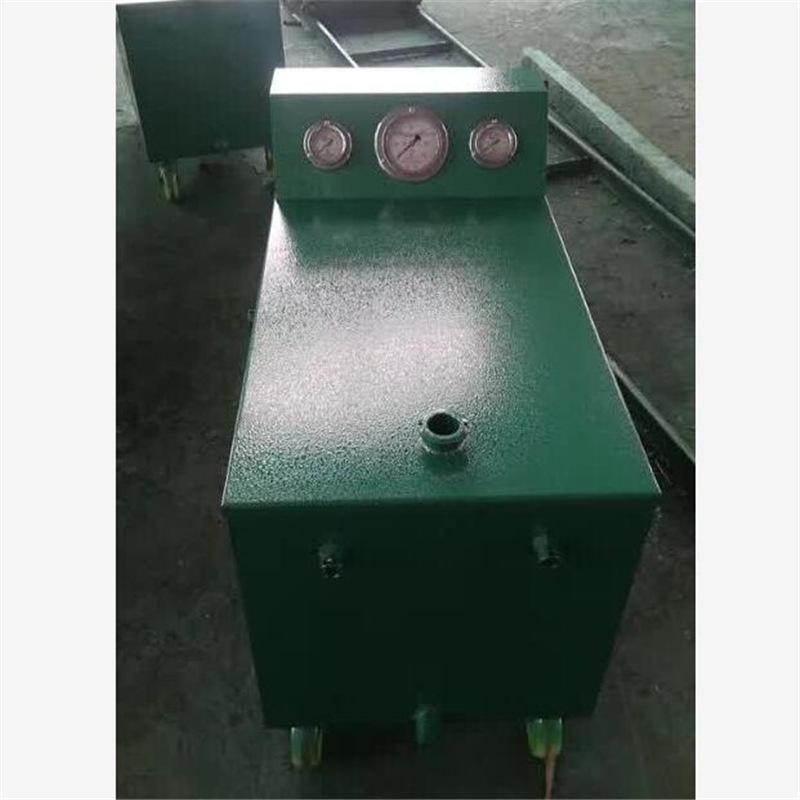

Pilar Hidráulico de Minería Columna Hidráulica Elevador Equipo de Elevación Automática Multifunción de Columnas Equipo de Elevación de Columnas Hidráulicas

Introducción del producto elevador de columna hidráulica:

El soporte único se eleva hidráulicamente para reemplazar la estación de bombeo de emulsión. La presión hidrostática del agua se utiliza como fuente de energía, y el cilindro de refuerzo aumenta la presión para lograr una pequeña estación de bombeo de emulsión en lugares sin suministro de agua y sin electricidad. Esto facilita la instalación de una estación de bombeo de emulsión en lugares sin estaciones de bombeo, pero con suministro de agua, como el mantenimiento de túneles, la excavación, la minería de carbón en esquinas, el rescate de emergencia, etc. El trabajo se divide en dos etapas:

Elevación hidráulica de columna: Cuando la presión de la fuente de agua eleva la columna vacía, esta la eleva directamente. Esto es rápido y ahorra agua. Al mismo tiempo, el aceite emulsionado se dosifica automáticamente según la proporción, de forma estable y fiable.

Elevación de columna presurizada: Cuando la presión de la fuente de agua no puede elevar la columna, esta cambia automáticamente al estado de elevación de columna presurizada. La tasa de aumento de presión es alta y la fuerza de soporte inicial es alta.

Principio de funcionamiento del elevador de columna hidráulico:

Acción: Abra la válvula de cierre y el agua presurizada entrará en la cámara de accionamiento B. El agua de retorno de la cámara A pasa por la válvula unidireccional 4 y se dirige a la pistola de inyección para elevar la columna. Simultáneamente, las cámaras C y D absorben y descargan el aceite emulsionado, mezclándolo con agua para completar la distribución del líquido. Cuando la presión de la fuente de agua eleva el pilar después de conectarlo a la parte superior, la válvula de contrapresión 5 se abre automáticamente para drenar el agua y vuelve al estado presurizado. El agua a alta presión en las cámaras E y F continúa elevando el pilar hasta que se completa el soporte. Al final de la carrera, la válvula de inversión 3 invierte automáticamente la dirección y las cámaras E y F emiten alta presión alternativamente.

El cilindro amplificador tiene un pistón grande y un pistón pequeño, y los pistones grande y pequeño están en el mismo eje.

Fuerza impulsora del agua = gran empuje del pistón = pequeña resistencia del pistón,

Es decir, Pagua×Sgrande=Psalida×Spequeño

P salida = (S grande / S pequeño) × P agua

S grande/S pequeño es el múltiplo de impulso

1 Cilindro de refuerzo, 2 Varilla de inversión, 3 Válvula de inversión, 4 Válvula de retención, 5 Pistón grande
