Winch de Transporte Características Estructurales Winch de Transporte Minero Principio de Funcionamiento Winch de Transporte

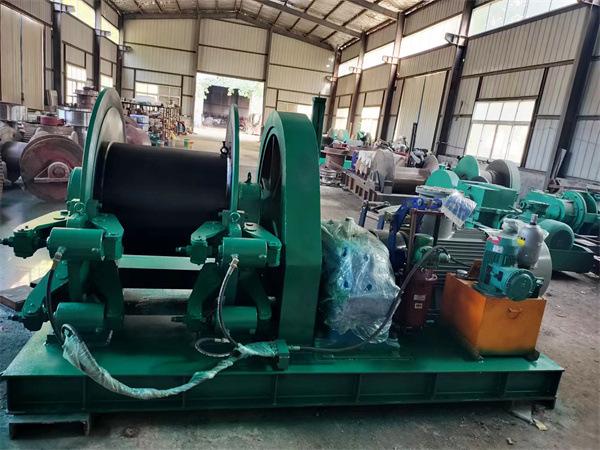

Introducción al cabrestante de transporte

El cabrestante de transporte se compone principalmente de motor a prueba de llamas 1, tambor 2, eje excéntrico 3, engranaje interno pequeño 4, freno 5, rueda de freno 6, engranaje interno grande 7, engranaje doble 8, marco de soporte 9 y base 10.
Todos incorporan transmisión de engranajes planetarios. Los cabrestantes se caracterizan por su estructura compacta, buena rigidez, alta eficiencia, fácil instalación y desplazamiento, arranque suave, operación flexible, frenado fiable y bajo nivel de ruido.

El sistema de accionamiento del cabrestante de transporte incluye

Motor, engranaje del motor, engranaje interno pequeño, engranaje de acoplamiento, engranaje planetario, engranaje interno grande, soporte de cojinete, base

Tipos y especificaciones de cabrestantes de transporte

JYB-40×1.25, JYB-50×1.40, JYB-60×1.25, la estructura y el principio de funcionamiento de todas las especificaciones son los mismos.

Parámetros del cabrestante de transporte

Modelo: JYB-40*1.25/JY-4 JYB-50*1.4/JY-5 JYB-60*1.25/JY-6
Diámetro del rollo*ancho mm 580*600 710*800
Capacidad de cuerda m: 650 650 580-850
Diámetro de la cuerda mm: 21,5 24 26
Tracción KN: 40 50 60
Velocidad de la cuerda mm: 0,92-1,51 1,05-1,75 1,00-1,26
Modelo de motor: YBK2-280s-4 YBK2-315M-4
Potencia del motor KW: 55 75 90
Voltaje del motor V: 380/660 380/660 380/660
Velocidad del motor r/min: 1450 145
