Medidor de fuerza hidráulica de anclaje Medidor de fuerza hidráulica de anclaje de fácil operación Medidor de fuerza de entorno de trabajo

El dinamómetro hidráulico de anclaje se utiliza para monitorizar la tensión en el extremo exterior de la varilla de anclaje (cable). Permite medir intuitivamente la fuerza de tensión de la varilla que soporta el túnel subterráneo. Al monitorizar el estado de funcionamiento de la varilla, se puede supervisar la calidad de su soporte. Es un instrumento de monitorización indispensable para estudiar la estabilidad del túnel. Es fácil de instalar y usar, ofrece datos intuitivos y es económico.

Usos y características del medidor de fuerza hidráulica de anclaje

El dinamómetro hidráulico de anclaje para minería se instala en la varilla de anclaje (cable de anclaje) del túnel de la mina de carbón, y permite observar los cambios de presión en la roca en cualquier momento. Si se detecta presión en la varilla de anclaje (cable de anclaje), significa que la roca se está moviendo y el techo se está derrumbando. Se deben tomar medidas para eliminar este peligro.

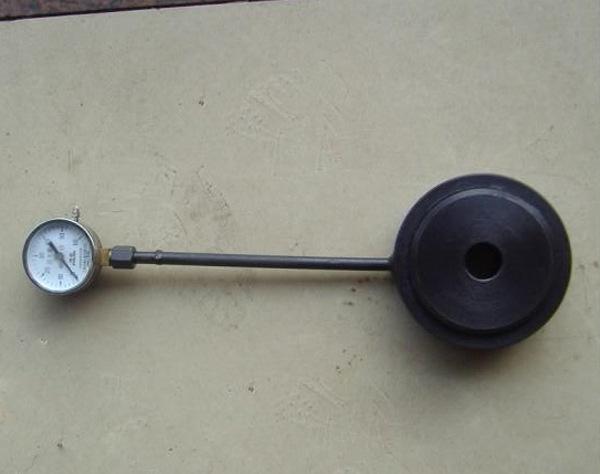

El dinamómetro hidráulico para anclas es compacto, ligero, de estructura sencilla y duradero. Según sus diferentes métodos de lectura, se puede clasificar en dinamómetro de aguja y dinamómetro de pantalla digital.

Las lecturas del dinamómetro de varilla de anclaje (cable de anclaje) tipo puntero son intuitivas; las lecturas del dinamómetro de varilla de anclaje (cable de anclaje) digital son convenientes y precisas, lo que reduce los errores de lectura humanos.

Cómo utilizar el medidor de fuerza hidráulica del ancla

1. Sirve para apoyar el anclaje. Al colocarlo, el anclaje debe quedar perpendicular a la superficie de apoyo. Procure alinear la placa de protección, la caja de apoyo y el anclaje para que la fuerza se distribuya uniformemente.

2. Para aplicaciones hidráulicas sin anclaje, la caja de almohadas se coloca entre dos cajas. La dirección de la presión medida es perpendicular a la superficie de la almohada. El centro de la fuerza debe coincidir con el centro de la superficie de la almohada tanto como sea posible.

Principales parámetros técnicos del dinamómetro hidráulico de anclaje

Especificaciones del modelo MYJ-20

Presión nominal (T) 20

Diámetro del orificio central mm 30

Presión del sistema hidráulico MPa 16

Grado 2.5
