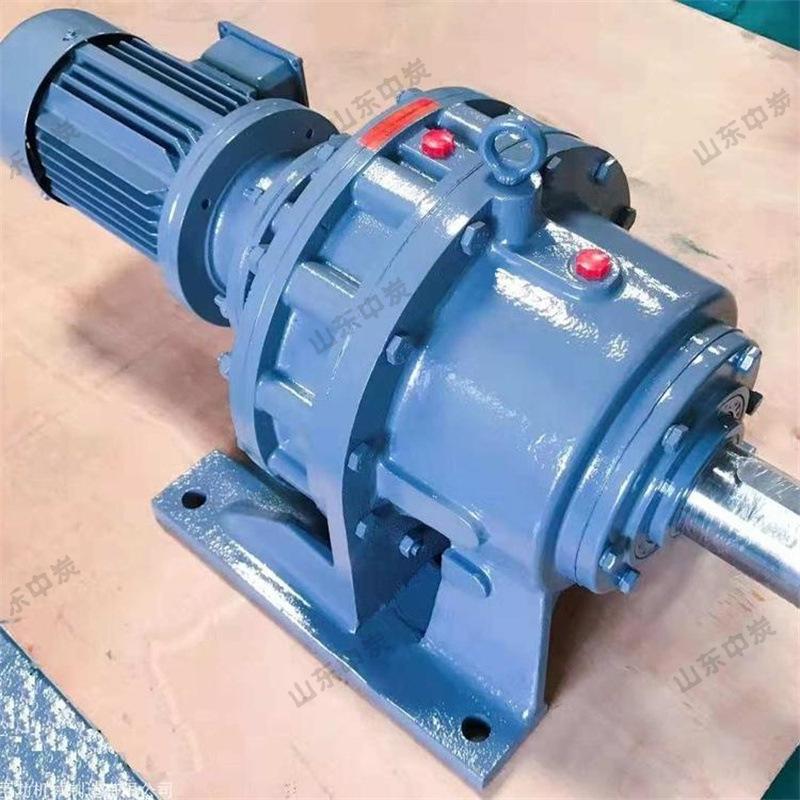

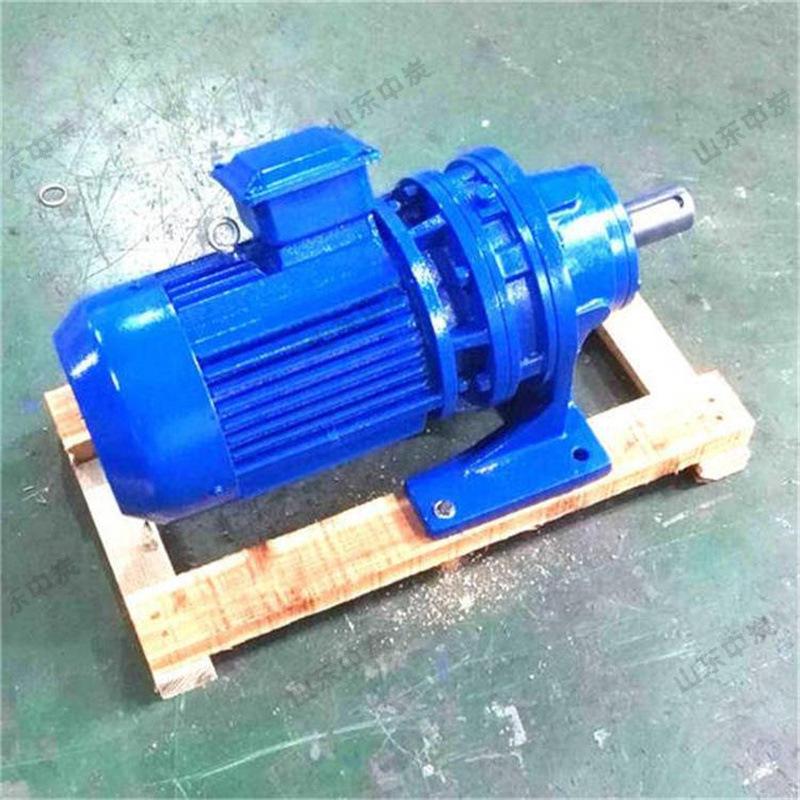

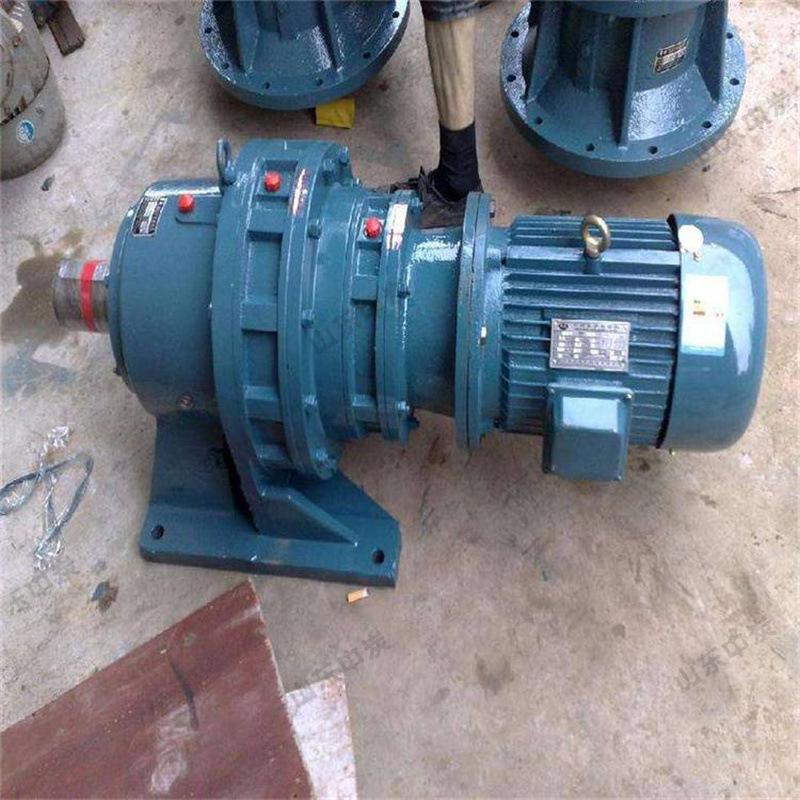

Reductor Cicloidal de Rueda de Pines de Estructura Simple Reductor BLD2/XLD4-1.5KW Reductor Cicloidal de Rueda de Pines

El reductor cicloidal de piñón adopta el principio de engrane de piñón cicloidal y transmisión planetaria, por lo que generalmente se le llama reductor cicloidal planetario. El reductor cicloidal planetario de piñón se puede utilizar en petróleo, protección ambiental, industria química, cemento, transporte, textil, farmacéutica, alimentaria, impresión, elevación, minería, metalurgia, construcción, generación de energía y otras industrias como dispositivo de accionamiento o reducción. La máquina se divide en métodos de montaje horizontal, vertical, de doble eje y de conexión directa. Su estructura estable puede reemplazar a los reductores de engranajes cilíndricos ordinarios y a los reductores de tornillo sin fin en muchos casos. Por lo tanto, el reductor cicloidal planetario de piñón se utiliza en diversas industrias y campos y es generalmente bienvenido por los usuarios.

Condiciones de uso:

1. Los reductores cicloidales de piñón están permitidos para usarse en situaciones de servicio continuo y pueden funcionar tanto en dirección de avance como en dirección inversa. Algunos modelos de reductores cicloidales de piñón solo están permitidos para girar en una dirección.

2. La velocidad nominal del eje de entrada es de 1500 rpm. Cuando la potencia de entrada es superior a 18.5 kilovatios, se recomienda utilizar un motor de 6 polos de 960 rpm.

3. La posición de trabajo del reductor cicloidal de rueda de pines instalado horizontalmente es horizontal. El ángulo de inclinación horizontal durante la instalación es generalmente inferior a 15°. Si excede los 15°, se deben tomar otras medidas para garantizar una lubricación adecuada y prevenir fugas de aceite.

4. El eje de salida del reductor cicloidal de rueda de pines no puede someterse a grandes fuerzas axiales y radiales. Se deben tomar otras medidas cuando haya grandes fuerzas axiales y radiales.

Instalación usando:

1. Al instalar acoplamientos, poleas, ruedas dentadas y otras piezas de conexión en el eje de salida del reductor cicloidal, no se permite el martilleo directo, porque la estructura del eje de salida del reductor no puede soportar la fuerza de martilleo axial. Los tornillos se pueden atornillar en los orificios roscados en los extremos del eje para presionar las piezas de conexión.

2. Los diámetros de los ejes de salida y de entrada deberán cumplir con GB1568-79.

3. Los cáncamos de elevación en el reductor solo se utilizan para levantar el reductor.

4. Al instalar el reductor en la cimentación, se deben calibrar la elevación del eje central de instalación, la horizontalidad y las dimensiones relacionadas de las partes conectadas del reductor. La concentricidad del eje móvil calibrado no debe exceder el rango permitido por el acoplamiento.

5. Al calibrar el reductor, se pueden usar almohadillas de acero o almohadillas de fundición. Las almohadillas no deben exceder las tres de altura. También se puede usar hierro en cuña, pero las almohadillas planas deben reemplazarse después de calibrar el reductor.

6. La configuración de las almohadillas debe evitar causar deformación del cuerpo de la máquina y debe disponerse simétricamente a ambos lados de los pernos de cimentación. La distancia entre ellas debe ser suficiente para permitir que la lechada de agua fluya libremente durante el riego.

7. La irrigación de la lechada de cemento debe ser densa y libre de burbujas, huecos y otros defectos.
