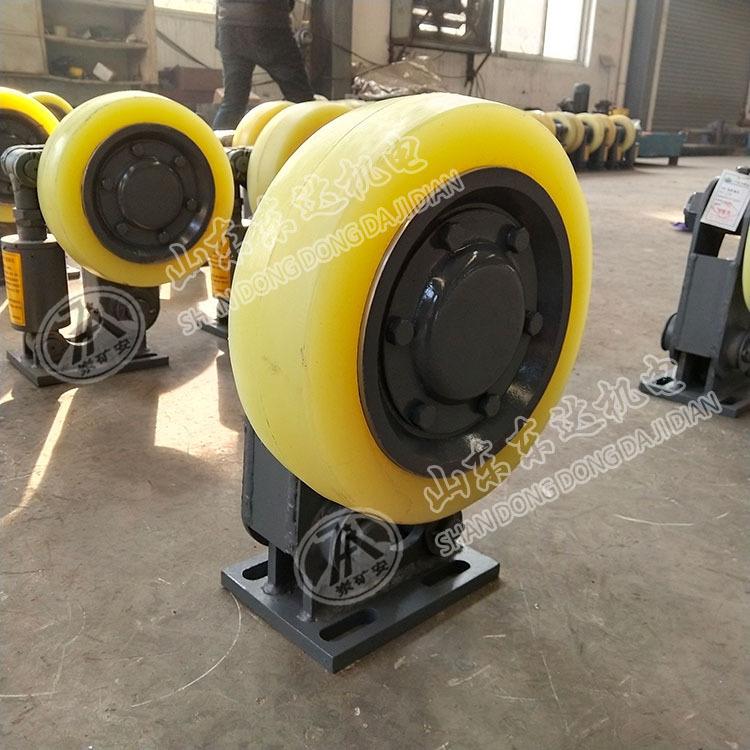

Ls30 Tanque de Roda Dupla Roller Tanque de Orelha Gaiola de Tanque Roda Amortecedora Amortecedora de Choque Roda Guia Amortecedora de Poliuretano

A orelha do tanque de rolo é um dispositivo de guia de tanque de aço combinado, que é composto principalmente de rolo, suporte, dispositivo de amortecimento de mola, base, etc. O dispositivo de amortecimento de mola é composto de luva de ajuste, parafuso de ajuste, porca, eixo de mola de disco, luva de guia, tampa, parafuso de fixação, mola de disco, chaveta, cilindro, etc.

O dispositivo de amortecimento de ouvido do tanque de rolo adota um grupo de mola de disco, que está em conformidade com o Padrão MT236-1991 do Ministério do Carvão. Seu princípio de funcionamento é que a força do rolo é aplicada à mola de disco através do suporte, luva de ajuste, parafuso de ajuste e eixo da mola de disco, e o grupo de mola de disco é liberado e comprimido através do movimento para cima e para baixo do eixo da mola de disco para atingir o amortecimento.

O eixo da mola do disco se move para cima e para baixo na luva guia e no furo guia na parte inferior do cilindro. A extremidade inferior do eixo da mola do disco é fresada com uma chaveta, e o eixo da mola do disco não pode girar devido à chaveta plana na parte inferior do cilindro. A luva guia é aparafusada no cilindro e pressiona o eixo da mola do disco de modo que o ombro do eixo da mola do disco pressione a mola do disco. Para segurança e confiabilidade, a luva guia é travada com uma tampa, e é perfurada e rosqueada junto com o cilindro, e fixada com um parafuso de fixação.

Durante a operação, a camada de borracha do rolo é desgastada, e o rolo é ajustado ajustando o parafuso para fazê-lo inclinar para frente e perto do canal do tanque. Uma extremidade do parafuso de ajuste é uma rosca esquerda e a outra extremidade é uma rosca direita. Eles são parafusados na luva de ajuste e no eixo da mola do disco, respectivamente. Ao ajustar, afrouxe a porca sob o parafuso de ajuste, gire o parafuso de ajuste no sentido anti-horário, desaperte o parafuso e o rolo inclina para frente e perto do canal do tanque. Após o ajuste, aperte a porca sob o parafuso de ajuste.

Modelo LS30

Força horizontal máxima (kN) 20

Peso (kg) 191

Curso de amortecimento mm 13,11
