Suministro de prototipo de ventilador de alta presión de doble sección, ventilador de alta presión, bomba de aire de vórtice

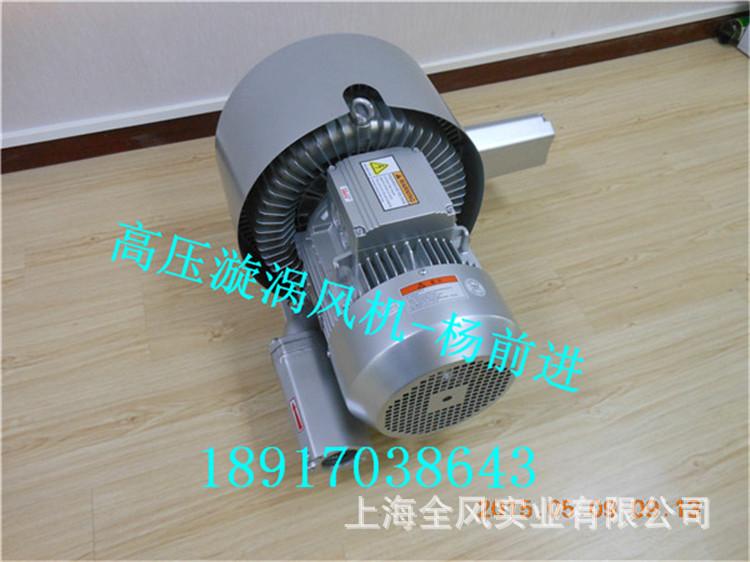

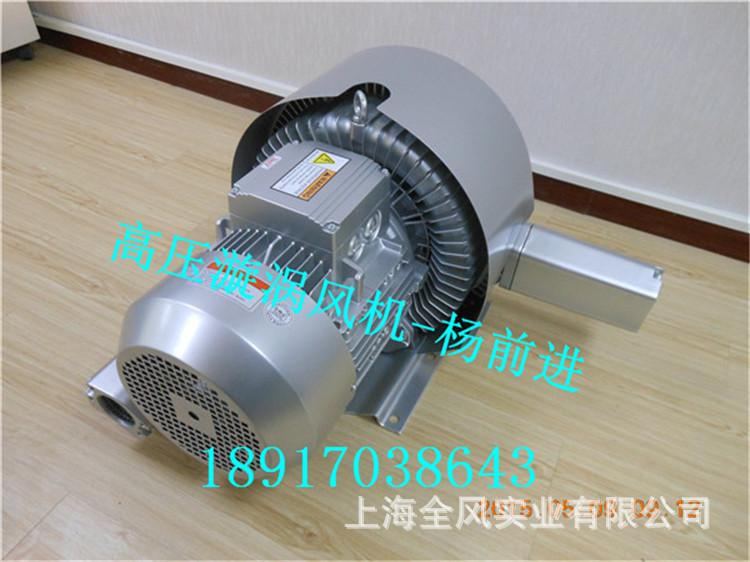

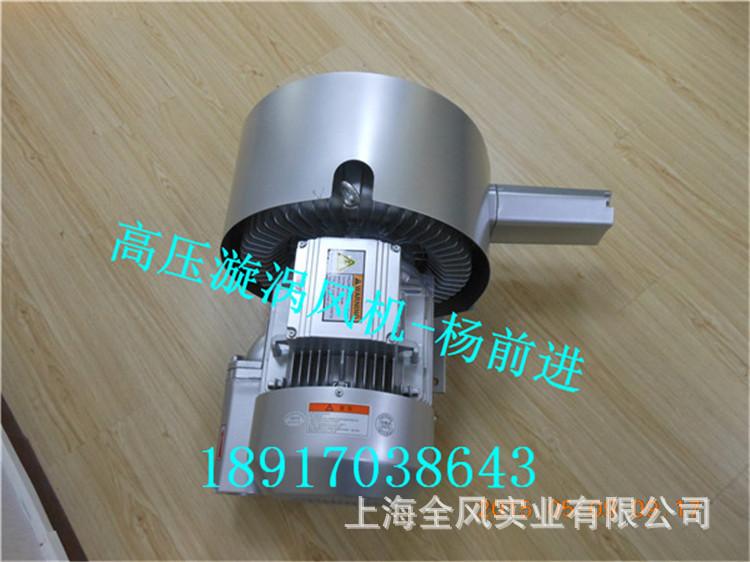

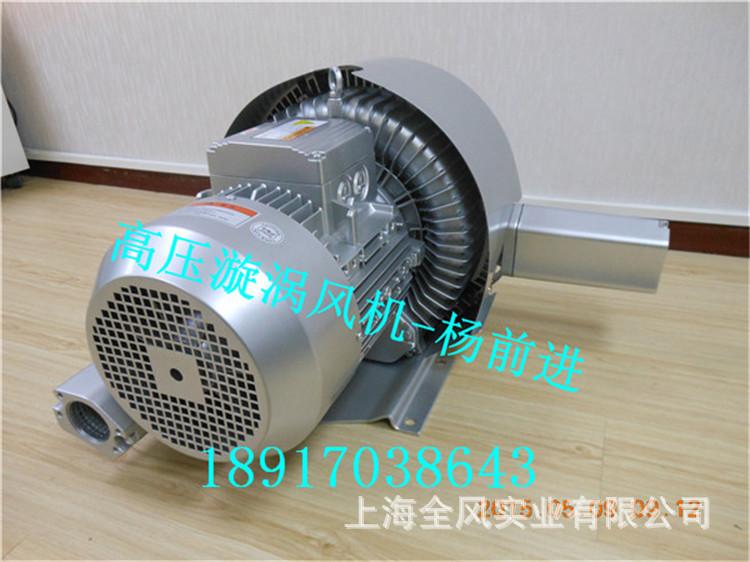

Suministro de soplador de alta presión de dos etapas para máquina de muestra, soplador de alta presión, bomba de aire de vórtice

principio de funcionamiento
Cuando el impulsor 3 gira, debido a la fuerza centrífuga, el álabe hace que el gas se mueva hacia adelante y hacia afuera, formando así una serie de movimientos en espiral. El aire entre las paletas del impulsor se acelera en espiral y comprime el gas fuera del cuerpo de la bomba hacia la ranura lateral (aspirado por la entrada de aire 1). Cuando entra en el canal lateral 2, el gas se comprime y luego regresa a las paletas del impulsor para acelerar nuevamente. Cuando el aire pasa a través del impulsor y la ranura lateral a lo largo de una trayectoria en espiral, cada paleta del impulsor aumenta el grado de compresión y aceleración. A medida que avanza la rotación, la energía cinética del gas aumenta, lo que incrementa aún más la presión del gas que pasa por el canal lateral.

Suministro de soplador de alta presión de dos etapas para máquina de muestra, máquina de succión al vacío, soplador de alta presión, bomba de aire de vórticeCaracterísticas
Hablando generalmente, los sopladores de alta presión tienen las siguientes características:
1. Tiene las funciones duales de soplado y succión, una máquina se puede usar tanto para succión como para soplado. Hay una serie de sopladores de alta presión que también se pueden usar para succión y soplado al mismo tiempo, lo que equivale a la función de una bomba de vacío de paletas rotatorias;
2. Funcionando con poco o nada de aceite, el aire de salida es limpio;
3. Comparado con los ventiladores centrífugos y los ventiladores de presión media, su presión es mucho más alta, a menudo más de diez veces la de los ventiladores centrífugos. Actualmente, la presión es tan alta como 230KPA;
4. Si el cuerpo de la bomba está fundido a presión integralmente y utiliza un pie de montaje a prueba de golpes, entonces los requisitos para la base de instalación también son muy bajos, e incluso puede funcionar normalmente sin un pie fijo, lo cual es muy conveniente y ahorra costos de instalación y ciclos de instalación;
5. Comparado con otros tipos de ventiladores, como los ventiladores Gaorui, el ruido de su funcionamiento es menor, y cuanto mayor es la potencia, más obvio es, y se mostrará por encima de 5.5KW;
6. Uso sin mantenimiento; sus piezas de desgaste son solo dos rodamientos, y básicamente no se requiere mantenimiento dentro del período de garantía;
7. El desgaste mecánico de los sopladores de alta presión es muy pequeño, porque no hay otras piezas de contacto mecánico excepto los rodamientos, por lo que la vida útil es, por supuesto, muy larga. Siempre y cuando esté en condiciones de uso normales, 3 a 5 años no son ningún problema en absoluto. Esta es también la razón principal por la que los sopladores de alta presión son populares en China.

.

Selección de parámetros
Los parámetros principales para la selección de un ventilador vórtice son: potencia, volumen de aire y presión (se requieren ciertos requisitos para calcular), voltaje, etc.
Dado que las bombas de aire de vórtice se utilizan ampliamente, su método de selección es el mismo que el de los sopladores de alta presión. En general, se requieren los siguientes dos pasos:
1. Es necesario determinar para qué función se utiliza el ventilador de alta presión en el sitio, ya sea succión o soplado, y encontrar la curva presión-flujo correspondiente al ventilador de alta presión; si la curva se lee incorrectamente, a veces el producto seleccionado no se puede utilizar;
2. De acuerdo con la presión y el caudal calculados, encuentre la curva de trabajo en el gráfico de curvas que satisfaga el punto de trabajo correspondiente tanto a la presión como al caudal; luego seleccione el modelo de soplador de alta presión según la curva de trabajo;
Siempre que sea un sitio de trabajo diferente, la demanda de presión y flujo es diferente, por lo que para obtener datos relativamente precisos, es necesario realizar los cálculos pertinentes. Esto debe hacerlo diseñadores profesionales o consultarlo con empresas profesionales.

Suministro de soplador de alta presión de dos etapas para máquina de muestra, soplador de alta presión, bomba de aire de vórtice
