Medidor de Alta Precisión de Gases de Combustión de Alta Temperatura y Humedad Detector Portátil Multiparámetro de Temperatura y Humedad Detección de Gases de Escape de Caldera

1. Medidor Portátil de Alta Temperatura y Humedad JH-6021 Estándares de Referencia de Muestreo:

GB/T 11605-2005 "Métodos de medición de temperatura y humedad"

JJG 518-1998 "Normas de calibración del tubo de Pitot"

GB/T 16157-1996 "Determinación de partículas en gases de escape de fuentes de contaminación estacionarias y métodos de muestreo para contaminantes gaseosos"

dos, JH-6021 Medidor Portátil de Alta Temperatura y Humedad Resumen

El detector integral de contenido de humedad/contenido de oxígeno en gases de combustión (en adelante, el detector) es un detector portátil integrado de alta precisión para humedad, concentración de oxígeno y caudal de gases de combustión. El instrumento utiliza sensores importados y tiene correcciones de compensación de temperatura y presión incorporadas. Tiene las ventajas de alta precisión de medición, resistencia a la corrosión y un amplio rango de temperatura de funcionamiento. Se utiliza ampliamente en la determinación de la humedad de los gases de combustión, el caudal de los gases de combustión, el caudal de los gases de combustión, el caudal seco estándar, la presión dinámica, la presión estática y la temperatura de los gases de combustión en calderas, hornos, escapes de automóviles y varios conductos de escape.

3. Características principales del medidor portátil de alta temperatura y humedad JH-6021

a) La resistencia a la temperatura es mayor que la de los sensores de humedad tradicionales, y la resistencia a la temperatura de la sonda puede alcanzar hasta 700℃.

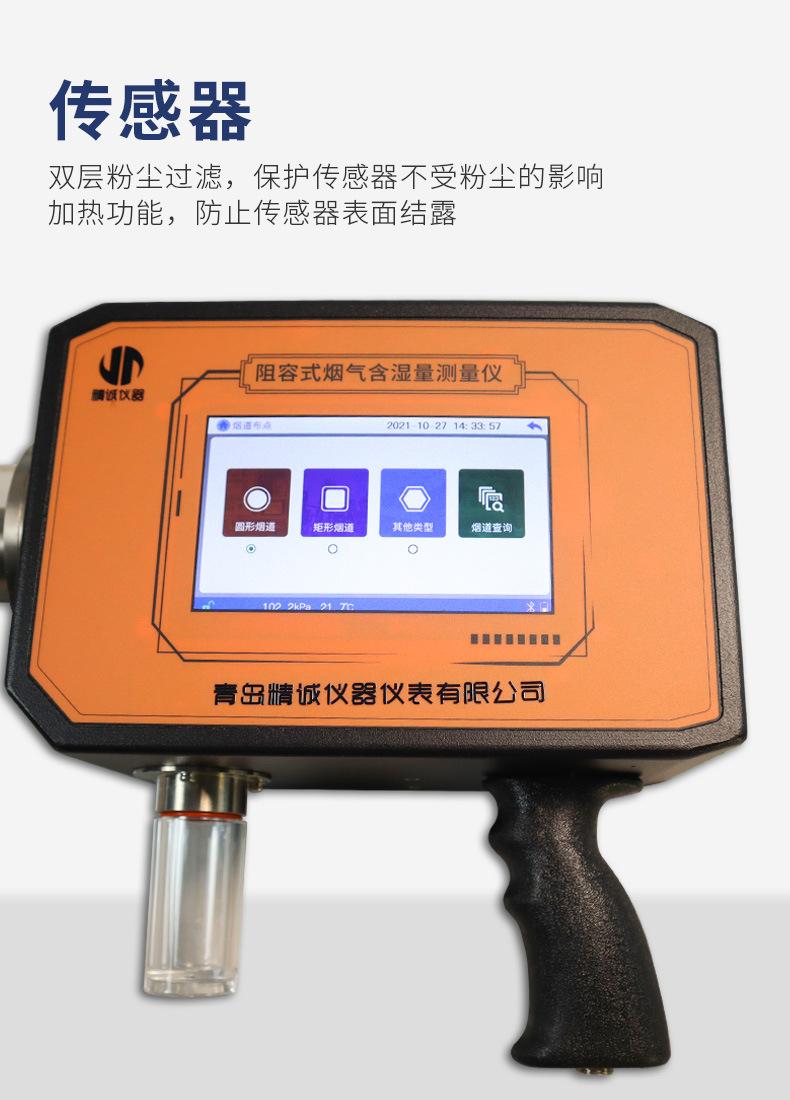

b) La sonda es resistente a la corrosión, tiene alta precisión de prueba, fuerte estabilidad y larga vida útil, y puede usarse en condiciones de trabajo relativamente duras como alta temperatura y alta humedad.

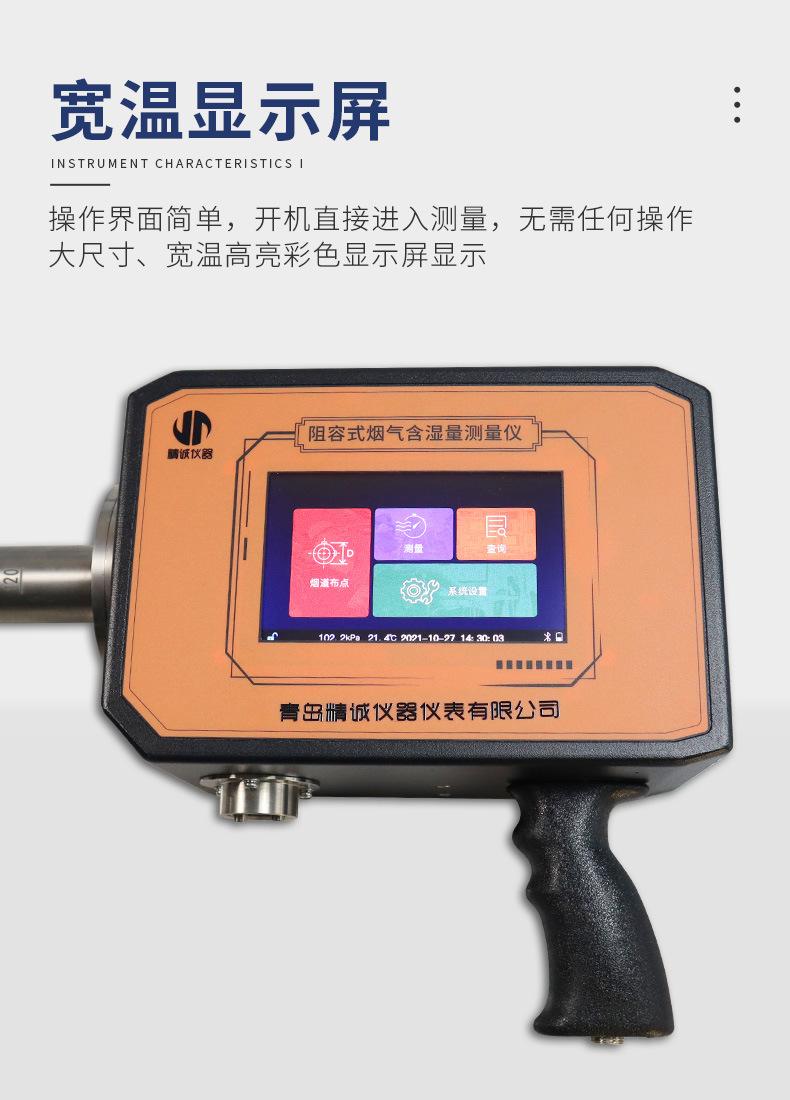

c) Adopte pantalla LCD táctil a color de 5 pulgadas de alto brillo y grado industrial, interfaz gráfica, operación simple y sensible;

d) Los puntos de muestreo se pueden ingresar tanto en chino como en inglés. Cuando finaliza el muestreo, la ubicación de muestreo se guarda automáticamente en los resultados de los datos. Al consultar los datos, es fácil conocer la ubicación de muestreo de los datos de muestreo de la ruta de gas actual.

e) Medición en tiempo real de la temperatura del humo, la humedad y otros parámetros de funcionamiento.

f) Medición en tiempo real de la concentración de oxígeno.

g) El tiempo de muestreo y el número de guardados se pueden personalizar para lograr fácilmente las tareas de monitoreo.

h) Almacenamiento de datos de gran capacidad, puede almacenar 300 conjuntos de archivos de datos, puede elegir imprimir (impresora opcional) y exportar a disco USB;.

i) Batería de litio integrada de gran capacidad, que puede proporcionar al instrumento un funcionamiento continuo durante no menos de 5 horas. ;

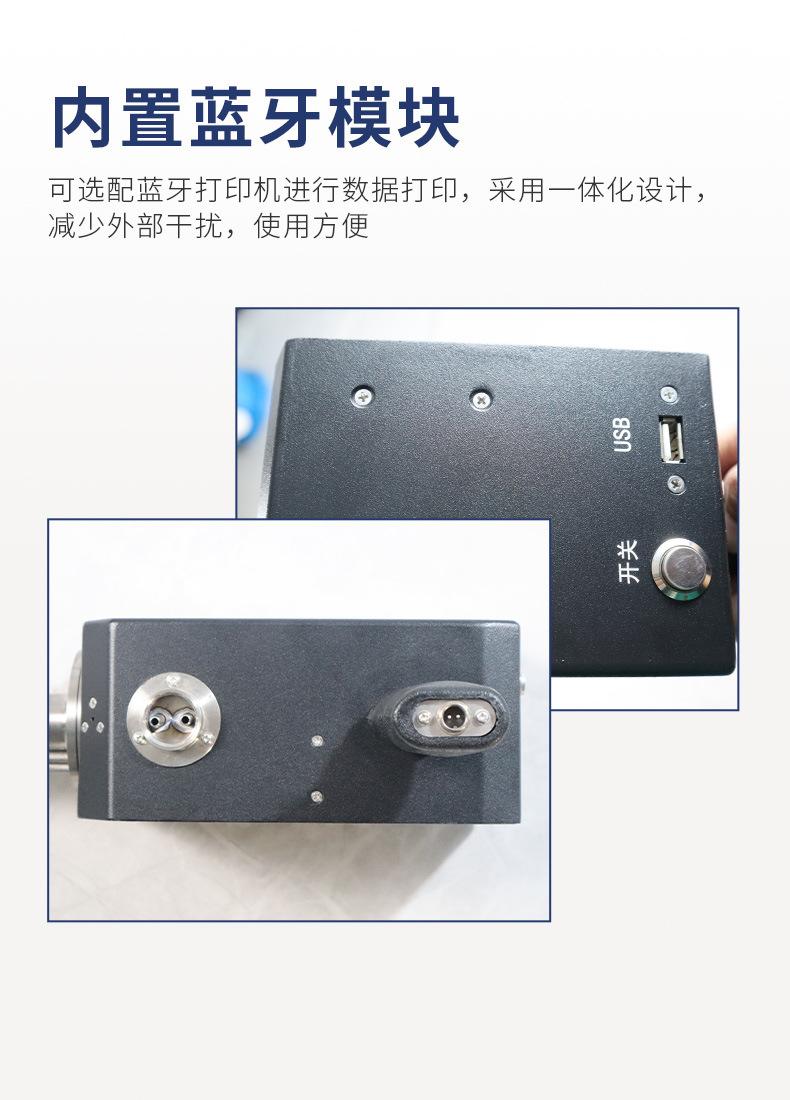

j) Módulo Bluetooth integrado, impresora Bluetooth opcional para impresión de datos.

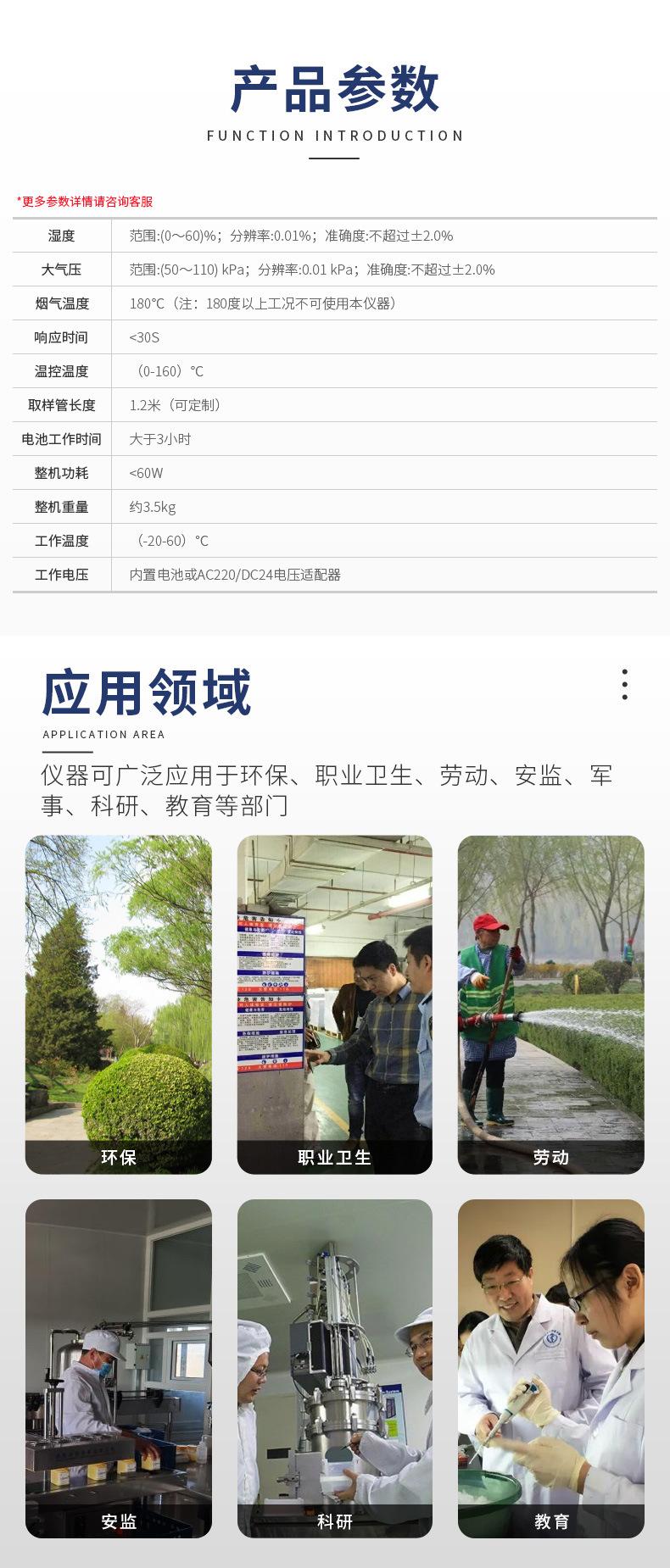

4. Principales indicadores técnicos del medidor portátil de alta temperatura y humedad JH-6021

Parámetros principales Rango de parámetros Resolución Precisión

Humedad de los gases de combustión (0～40.0)% 0.01% Mejor que ±2.0%FS

Concentración de oxígeno (0～25.0)% 0.01% Mejor que ±5.0%

Temperatura de los gases de combustión (0.0～500.0)℃ 0.1℃ Mejor que 2℃

Presión dinámica (0～2000) Pa 0.1Pa mejor que ±2.0%FS

Presión estática (-35～35) kPa 0.01 kPa Mejor que ±4.0% FS

Presión atmosférica (50～115) kPa 0.01 kPa No exceder ±500 Pa

Velocidad de los gases de combustión (0~45) m/s 0.01m/s Mejor que ±5.0%

Dimensiones: 1530mm×170mm×80mm

Longitud del tubo de muestreo 1.32 metros (personalizable)

Consumo de energía: 50W

Peso de la máquina <3.5kg

Voltaje de trabajo: batería de litio incorporada o CC12.67V

5. Condiciones de trabajo del medidor portátil de alta temperatura y humedad JH-6021

Este producto es adecuado para trabajar en las siguientes condiciones ambientales

4.1 Temperatura ambiente de trabajo: (-30 ~ 50) C

4.2 Humedad relativa del ambiente de trabajo: ≤85

4.3 Presión atmosférica: (80 ~ 105) kPa

6. Principio de funcionamiento del medidor portátil de alta temperatura y humedad JH-6021

El principio de circonio cerámico se utiliza para medir el contenido de oxígeno y el contenido de humedad. El valor de humedad y el valor de concentración de oxígeno se calculan en función de la relación funcional entre el contenido de oxígeno, el contenido de humedad y la señal de salida del sensor, y luego el caudal de gas de combustión y el caudal seco estándar se calculan en combinación con el área de la sección transversal del conducto, la velocidad de flujo, la temperatura del gas de combustión y otros parámetros operativos.
