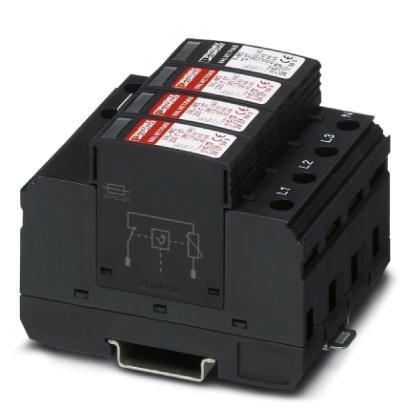

tamaño

Altura Ancho Profundidad Unidad de Puntada

89.8 mm

71 milímetros

65.7 mm (7.5 mm (incluyendo riel DIN))

4 Particiones

Volver arriba

condiciones ambientales

Nivel de protección Temperatura ambiente (operación) Temperatura ambiente (almacenamiento/transporte) Altitud Humedad permisible (operación) Choque (operación) Vibración (operación)

IP20 (solo si se utilizan todos los puntos de conexión)

-40 °C ... 80 °C

-40 °C ... 80 °C

≤ 2000 m (altitud promedio (altitud estándar sobre cero))

5 % ... 95 %

25g (semisinusoidal / 11 ms / 3x ±X, ±Y, ±Z)

5g (10 ... 500 Hz / 2.5 h / X, Y, Z)

Volver arriba

convencional

Categoría IEC Tipo EN Canal de Montaje Tipo IEC Protección del Sistema de Energía Color Material de la Carcasa Grado de Contaminación Clasificación de Llama, UL 94 Tipo Número de Posiciones Protección contra Sobretensiones Alarma de Falla

II

T2

T2

TN-S

TT

L-N

L-PE

N-PE

Riel DIN: 35 mm

Negro intenso RAL 9005

PA 6.6

PBT

2

V-0

Módulo para riel DIN, dividido, desmontable

4

Con ventana indicadora de estado visual

Volver arriba

proteger el circuito

Tensión nominal UN Frecuencia nominal fN Tensión máxima de funcionamiento continuo UC (LN) Tensión máxima de funcionamiento continuo UC (L-PE) Tensión máxima de funcionamiento continuo UC (N-PE) Corriente nominal de carga IL Corriente residual IPE Consumo de energía en espera PC Corriente nominal de descarga In (8/20) µs Corriente máxima de descarga Imax (8/20) µs Corriente nominal de seguimiento de desconexión Ifi (N-PE) Corriente nominal de cortocircuito ISCCR Nivel de protección de voltaje Up (LN) Nivel de protección de voltaje Up (L-PE) Nivel de protección de voltaje Up (N-PE) Tensión residual Ures (LN) Tensión residual Ures (L-PE) Tensión residual Ures (N-PE) Operación TOV bajo UT (LN) Operación TOV bajo UT (N-PE) Tiempo de respuesta tA (LN) Tiempo de respuesta tA (L-PEN) Tiempo de respuesta tA (N-PE) Fusible de respaldo máximo con conexión de línea tipo V Fusible de respaldo máximo con conexión de línea derivada

240/415 V CA (TN-S)

240/415 V CA (TT)

50 Hz (60 Hz)

385 V CA

385 V CA

260 V CA

80 A

≤ 5 µA

≤ 525 mVA

20 kA

40 kA

100 A

25 kA

≤ 2 kV

≤ 2.2 kV

≤ 1.5 kV

≤ 2 kV (Ihora)

≤ 1.7 kV (a 10 kA)

≤ 1.5 kV (a 5 kA)

≤ 1.3 kV (a 3 kA)

≤ 2.2 kV (Ihora)

≤ 1.7 kV (a 10 kA)

≤ 1.5 kV (a 5 kA)

≤ 1.4 kV (a 3 kA)

≤ 0.4 kV (Ihora)

≤ 0.25 kV (a 10 kA)

≤ 0.15 kV (a 5 kA)

≤ 0.1 kV (a 3 kA)

415 V CA (5 seg/modo de resistencia)

440 V CA (120 min/modo de resistencia)

1200 V CA (200 ms / modo de resistencia)

≤ 25 ns

≤ 100 ns

≤ 100 ns

80 A (gG)

125 A (gG)
