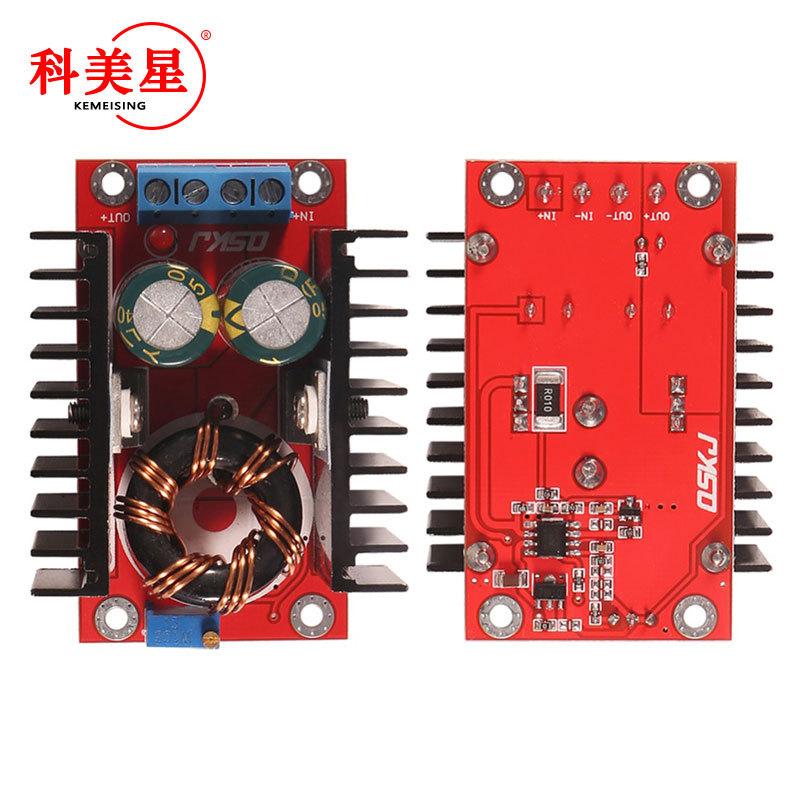

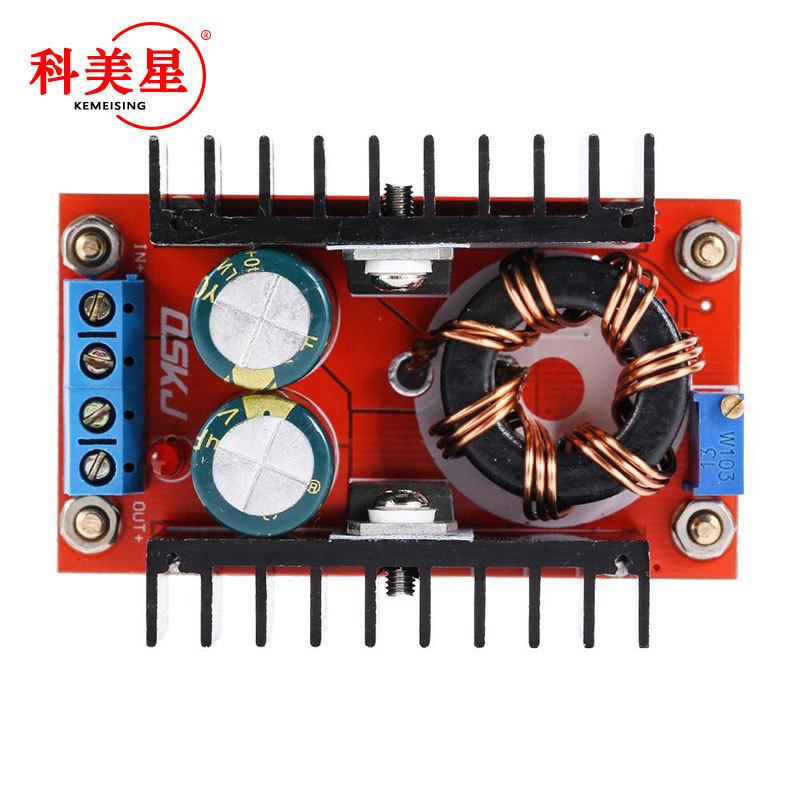

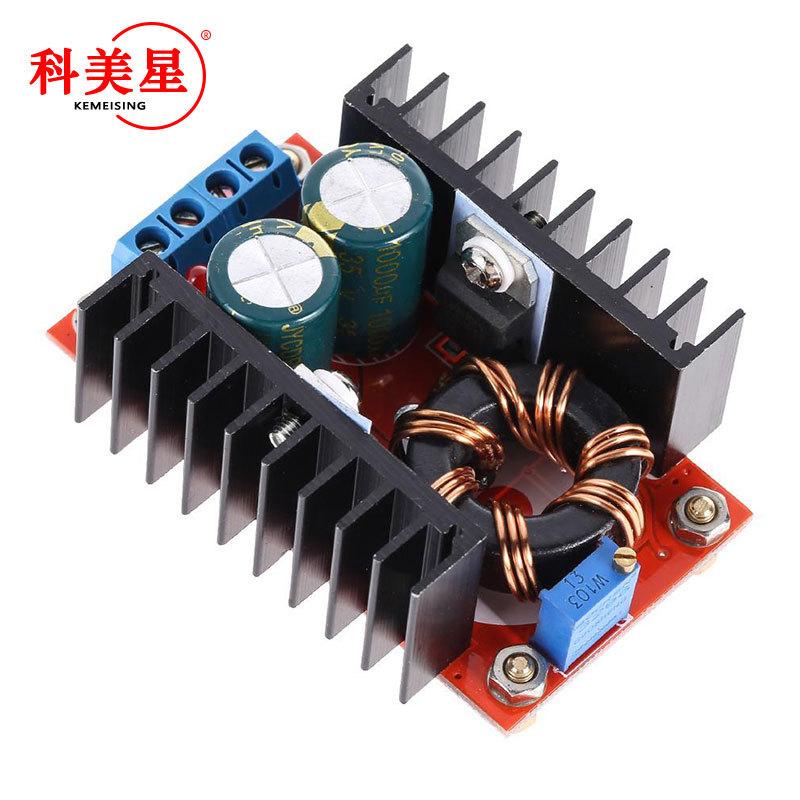

Fuente de alimentación para coche para portátil de 150W DC-DC móvil ajustable 10-32V a 12-35V módulo elevador

Parámetros del módulo

Naturaleza del módulo: módulo de refuerzo no aislado (BOOST)

Voltaje de entrada: 10-32V, operación predeterminada a bajo voltaje, la operación a bajo voltaje se utiliza para suprimir fallas de energía en el incendio eléctrico del automóvil. Este módulo no puede funcionar en estado de bajo voltaje durante mucho tiempo.

Voltaje de salida: continuamente ajustable (12-35V)

Corriente de salida: 10A (MAX)

Corriente de entrada: 16A (MÁX) (Si excede 10A, por favor aumente la disipación de calor.)

Potencia de salida: refrigeración natural 100W (MÁX), disipación de calor mejorada 150W (MÁX)

Potencia real: Decida si agregar un ventilador según la situación real al usarlo. Asegúrese de que la temperatura del disipador de calor no exceda los 80 grados.Maneja fácilmente computadoras portátiles de 65 W y 90 W, incluidas las de doble núcleoUtilice una batería de 12 V con una tensión normal de 19 V y 3,42 A.La temperatura del módulo de la computadora portátil es de aproximadamente 45 grados.

Eficiencia de conversión: 94% (medida con entrada de 16V y salida de 19V a 2.5A) (solo como referencia)

Rizado de salida: 2% (MAX) ancho de banda de 20M

Temperatura de trabajo: grado industrial (-40℃ a +80℃) (si la temperatura ambiente supera los 40 grados, reduzca la potencia o añada un ventilador)

Aumento de temperatura a plena carga: 45 ℃

Corriente sin carga: Típica 25mA

Regulación de carga: ±0,5%

Regulación de voltaje: ±0,5%

Velocidad de respuesta dinámica: 5% 200uS

Protección contra cortocircuitos: Ninguna (instale un fusible o circuito de protección en la entrada)

Protección contra polaridad inversa de entrada: No, por favor use nuestra placa de protección contra polaridad inversa o conecte un diodo en serie a la entrada.

Método de cableado: sin soldadura, terminal

Precauciones:

1. Cable de 12 V con una longitud inferior a 1 metro, no debe ser inferior a 1,5 metros cuadrados. Si la longitud es superior a 1 metro, aumente el grosor del cable.
2. Cuando el módulo funcione a alta potencia y temperatura, instale un ventilador con carcasa. No se requiere ventilador para baja potencia. Asegúrese de que la temperatura del disipador térmico del módulo no supere los 80 grados.
3. Durante el uso, la entrada no se puede invertir y la salida no se puede cortocircuitar.
El voltaje de descarga de una batería de 4,12 V no puede ser inferior a 10,5 V, y el voltaje de descarga de las baterías de litio utilizadas en serie (celda única de 3,7 V) no puede ser inferior a 2,7 V.

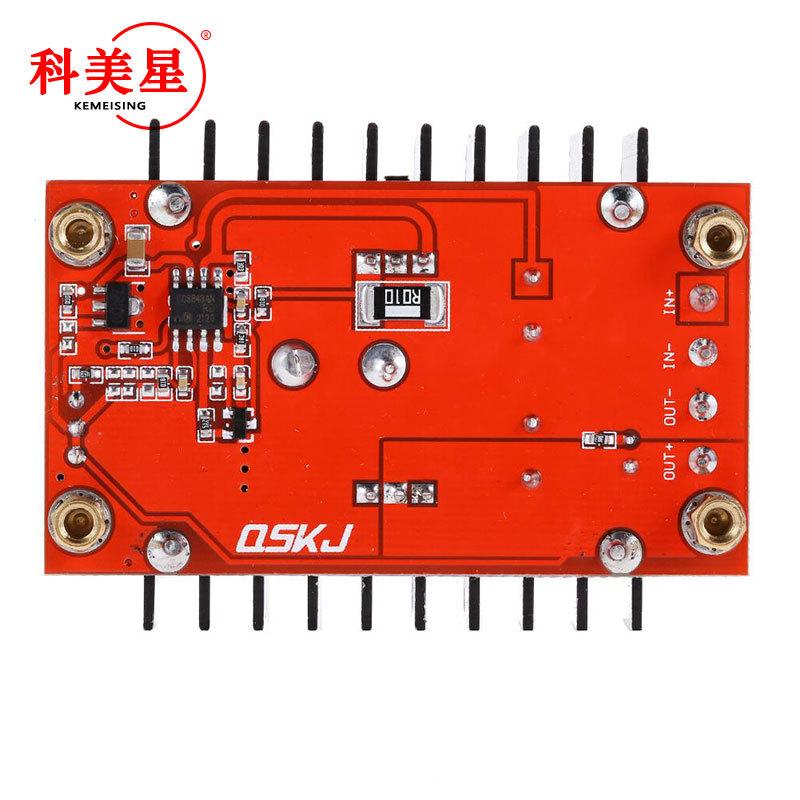

5.IN+ polo positivo de entrada, IN- polo negativo de entrada, OUT+ polo positivo de salida, OUT- polo negativo de salida.
