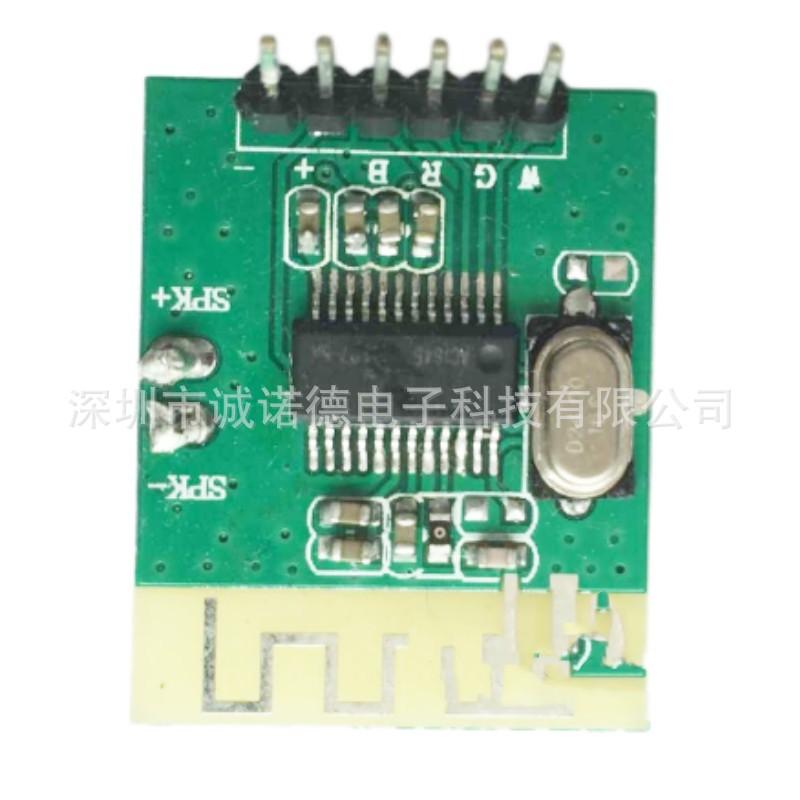

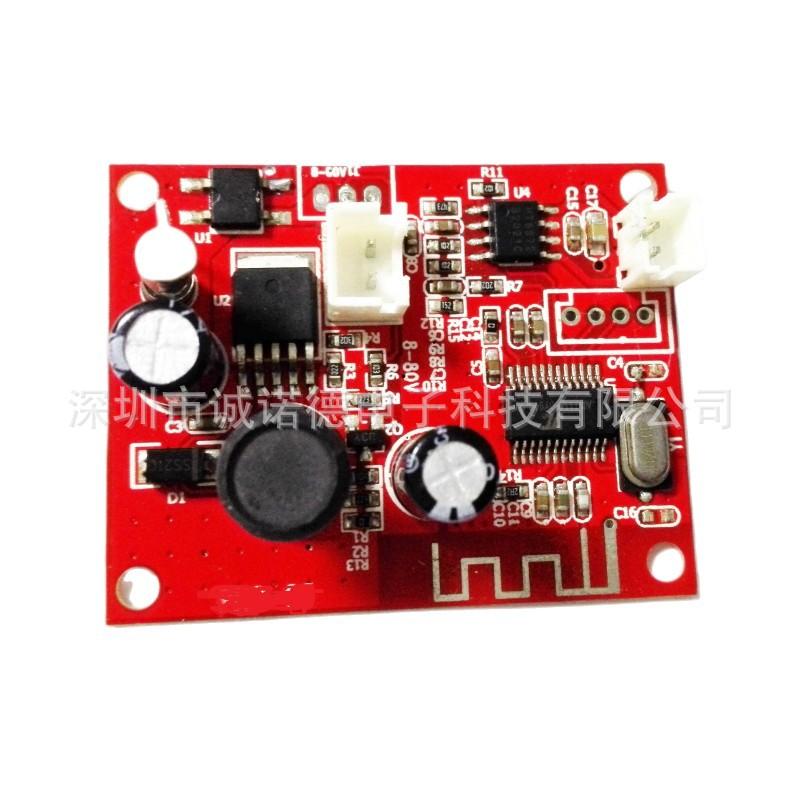

Módulo PCBA de Desarrollo de Esquema de Transmisión Transparente de Puerto Serie Inalámbrico BLE de Modo Dual Bluetooth 5.3

La compra de este producto es un comportamiento comercial y es un producto personalizado. Por favor, póngase en contacto con el servicio de atención al cliente antes de comprar y no realice un pedido directamente. Gracias por su cooperación.

Introducción a la función de solución de transmisión transparente de modo dual Bluetooth:

1、Soporte de protocolo Bluetooth: BLE5.0

2、El enlace de transmisión transparente de datos admite BLE/SPP: Cuando existen dos enlaces de datos al mismo tiempo, se utilizará primero el que se conecte primero.

3、Parámetros predeterminados del puerto serie de hardware transparente: velocidad de baudios 115200 bps, 8 bits de datos, 1 bit de parada, sin paridadVerificar posición

4、Admite modificar el nombre de Bluetooth, la velocidad de baudios y otros parámetros del sistema a través del puerto serie de hardware cuando Bluetooth no está conectado, y a través del canal de datos SPP/BLE cuando Bluetooth está conectado。

5, Rendimiento de transmisión de datos:
①, UART -> BT: Cada paquete de datos proveniente del UART de hardware no debe ser mayor a 512 bytes, de lo contrario habrá riesgo de pérdida de datos. Si un total de 512x6 bytes de datos necesita ser transmitido transparentemente, puede dividirse en 6 paquetes de 512 bytes para la transmisión, y se inserta un tiempo de espera de más de 50 ms entre cada paquete. Además, dado que UART actualmente no tiene control de flujo por hardware, la velocidad de datos proveniente de UART necesita considerar exhaustivamente la sobrecarga de procesamiento de datos del sistema y la calidad de la señal aérea de Bluetooth, y se necesita reservar un margen de tiempo mayor.

2、BT -> UART: La cantidad total de datos que llegan de BT en un período corto de tiempo no debe ser mayor de 2500 bytes, de lo contrario se perderán datos.El riesgo de la velocidad de salida de datos de la velocidad de baudios del puerto serie debe considerarse exhaustivamente, y es mejor dejar un margen de tiempo del doble o incluso más. Por ejemplo: la velocidad de baudios del puerto serie es 115200 bps, y la salida de 1 byte se calcula como 10 bits. Entonces la capacidad teórica de salida del puerto serie es 11520 bytes/segundo. Añadiendo otra sobrecarga de negocio del sistema (como: programación del sistema operativo, procesamiento de datos de audio Bluetooth, transmisión de datos UART a BT en la otra dirección, etc.), la capacidad de salida real del puerto serie no puede alcanzar 11520 bytes/segundo.

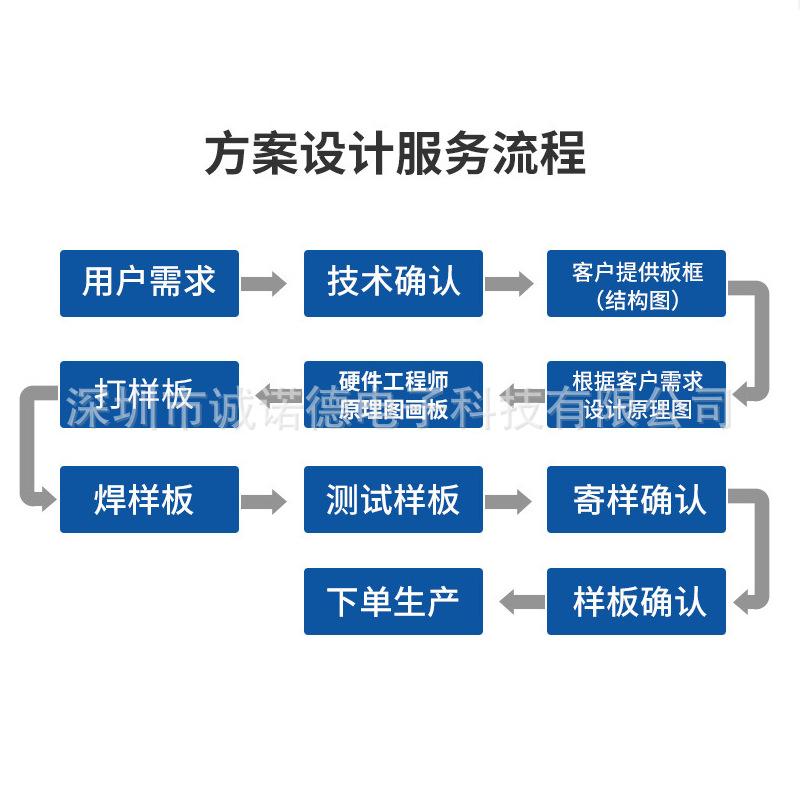

6. Podemos desarrollar soluciones de transmisión transparente Bluetooth personalizadas para los clientes.
