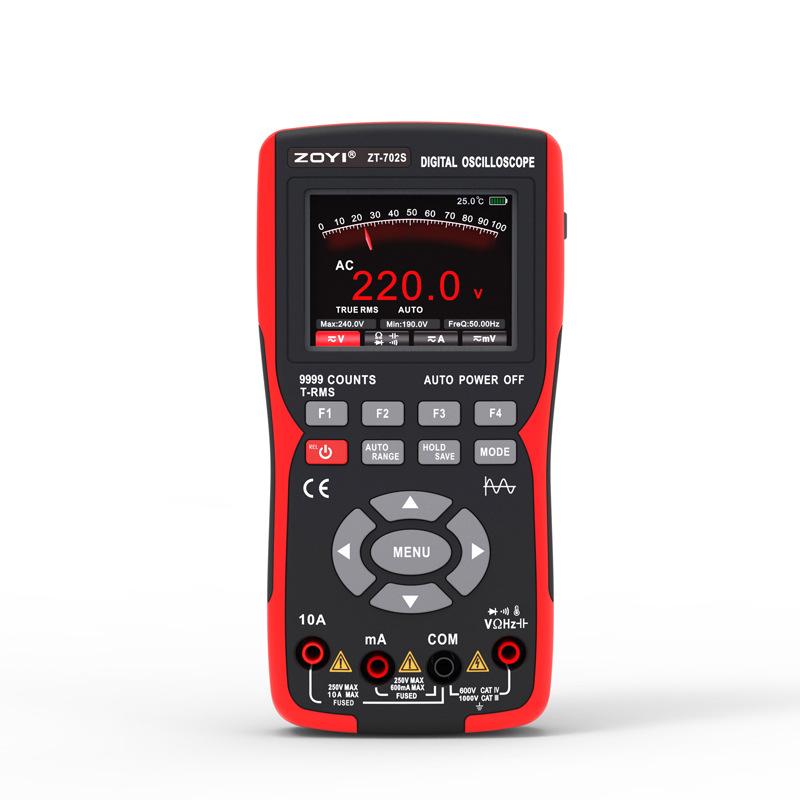

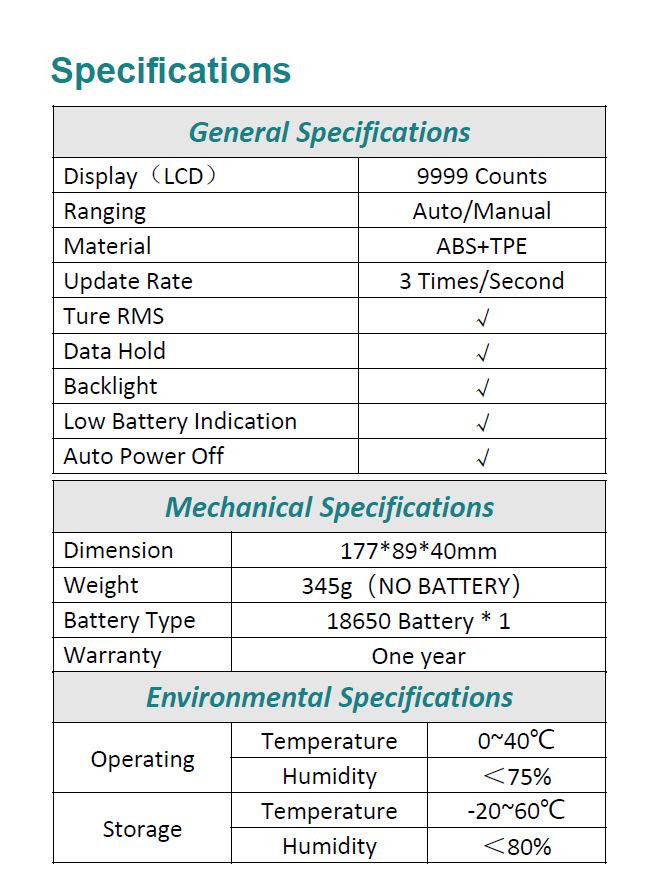

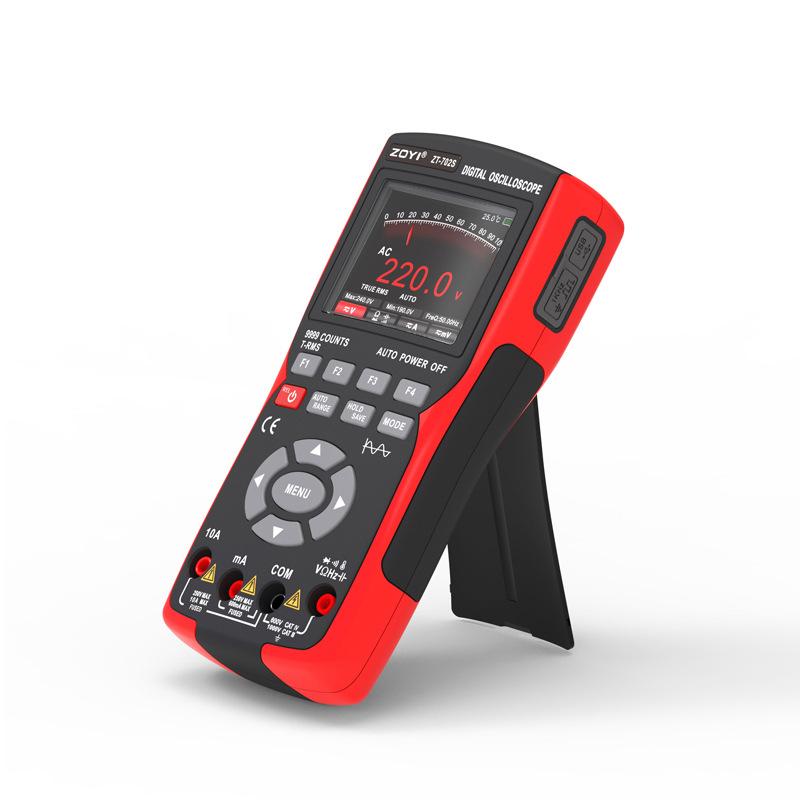

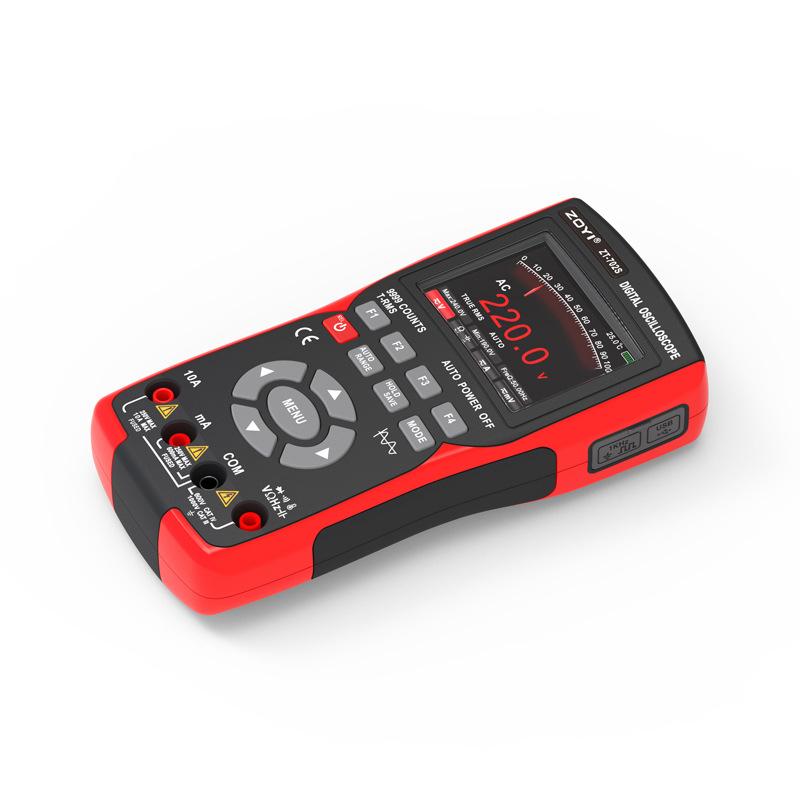

1 Descripción general
Este osciloscopio portátil adopta un proceso de moldeo por doble inyección, tiene un diseño de apariencia hermoso, es de tamaño compacto, conveniente para transportar y flexible de operar; la interfaz del menú de botones de función es clara e intuitiva, y la pantalla utiliza una pantalla a color IPS de vista completa de 2.8 pulgadas, con el formato de visualización del multímetro siendo de 9999 dígitos; este producto combina las funciones de un osciloscopio y un multímetro en uno, tiene un rendimiento superior, es potente en función, se puede utilizar en varios escenarios de medición y satisface las mayores necesidades de medición de los usuarios.

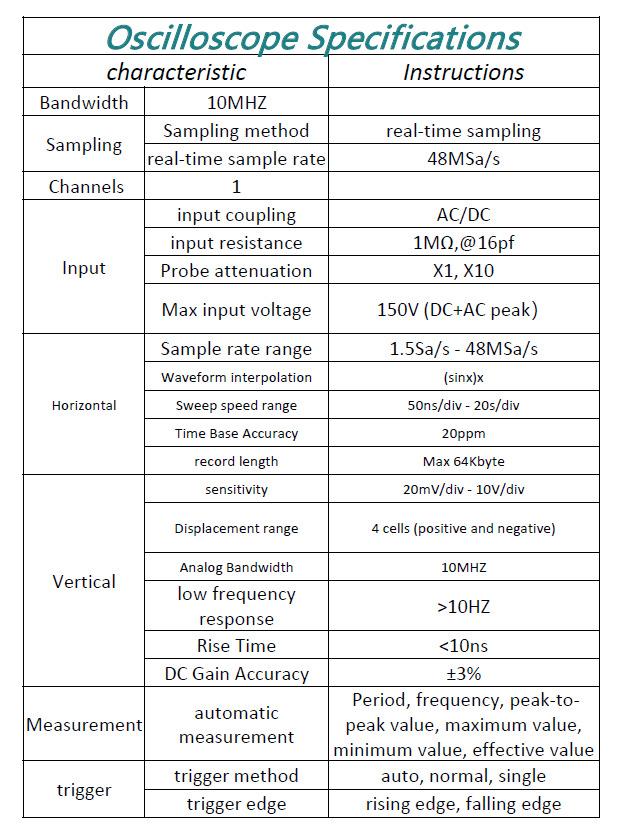

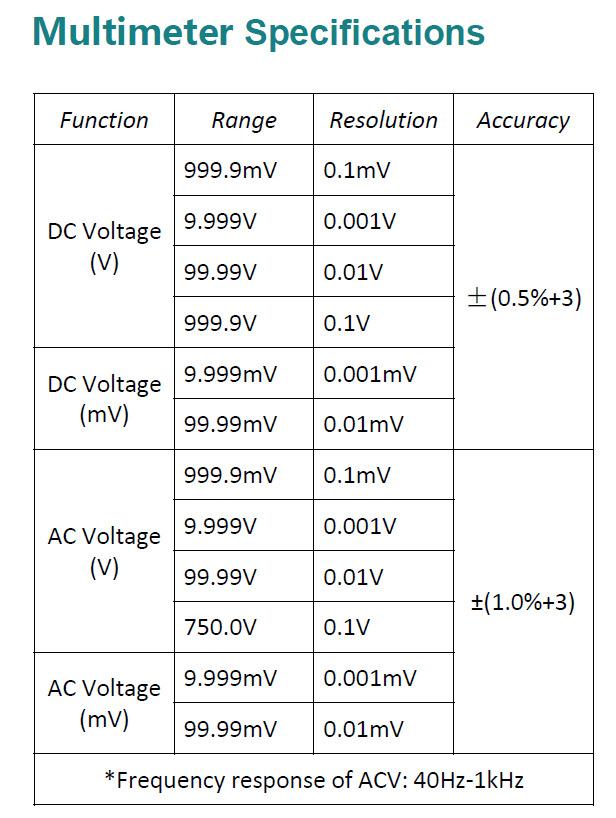

2. Medición
Medición automática: Al medir una forma de onda de señal desconocida, puede presionar la tecla AUTO, y el sistema de medición identificará y ajustará automáticamente la amplitud de la forma de onda y la base de tiempo, y mostrará la forma de onda coincidente en la pantalla.
Medición manual: Establecer manualmente parámetros como voltaje de forma de onda predicha, base de tiempo, posición del cursor, disparo, modo de acoplamiento, atenuación de la sonda, etc.; conectar el circuito de medición a la sonda del osciloscopio, observar la forma de onda y leer los valores medidos relevantes.
Valores de medición: Presione la tecla MENU para mostrar el menú extendido en la pantalla, luego presione la tecla de dirección derecha para ir a la página de menú siguiente. En este momento, presione la tecla F4 para elegir abrir o cerrar los valores de medición; entre ellos, los valores de medición FreQ:, VPP:, Vmax: siempre se muestran y no están controlados por el interruptor de encendido/apagado; Vmin:, RMS:, Prd: se pueden configurar para mostrarse y ocultarse según los requisitos.
3. Cómo guardar la forma de onda medida
Cuando sea necesario guardar la forma de onda medida, mantenga presionada la tecla durante 2 segundos, y cuando aparezca el aviso de guardado "" en la pantalla, suelte la tecla. El osciloscopio guardará automáticamente los datos de la forma de onda medida actual, numerados secuencialmente en formato de imagen, en la memoria.
4. Cómo ver y obtener las formas de onda almacenadas
Presione la tecla MENU para abrir el menú extendido, luego presione la tecla de flecha derecha para ir a la página siguiente del menú, y presione la tecla de flecha derecha nuevamente para ir a la tercera página del menú. En este punto, presione la tecla F3 para ingresar a la memoria para el menú de guardar datos.

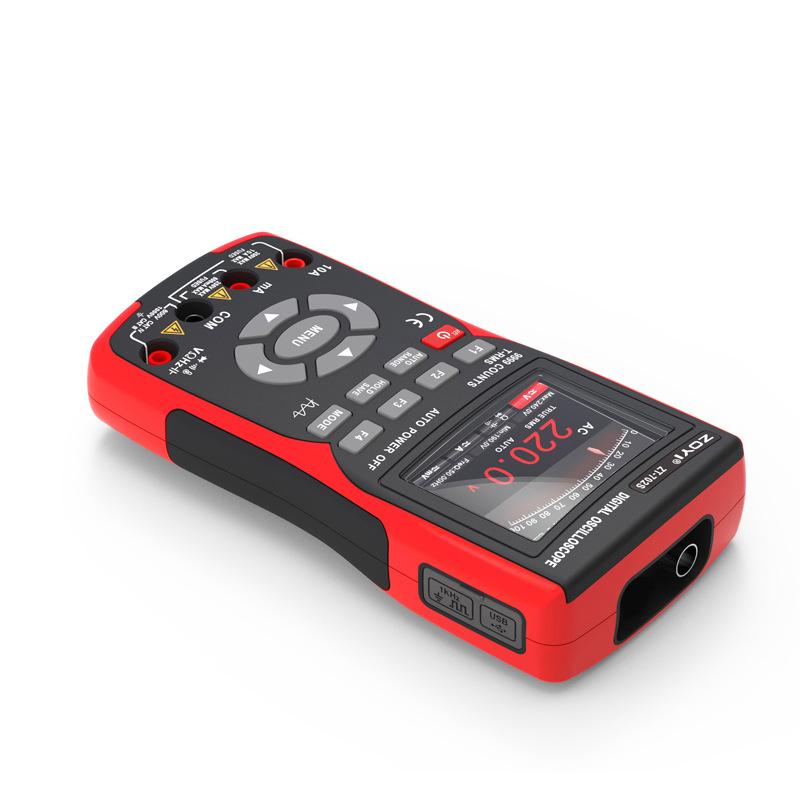

Conecte el osciloscopio a la computadora con un cable de datos TIPO-C, haga clic en Disco USB, abra la carpeta pic para ver, o descargue la forma de onda a la computadora para una organización y análisis más fáciles.
Presione F2 para regresar a la interfaz de medición.
5. Accesibilidad
configuración de idioma
Presione el botón MENU para que aparezca el menú extendido, luego presione la tecla de dirección derecha para ingresar a la página siguiente del menú. En este momento, presione la tecla F1 para seleccionar el modo de idioma del osciloscopio en chino simplificado o inglés según los hábitos de uso personales.
Apagado automático
Presione el botón MENU para abrir el menú extendido, luego presione la tecla de flecha derecha para ir a la página siguiente del menú. En este punto, presione la tecla F2 para seleccionar el tiempo de apagado automático; según la frecuencia de uso, puede elegir 15 minutos, 30 minutos, 60 minutos, 120 minutos o Ilimitado (siempre encendido). Si es para uso temporal, se recomienda seleccionar 15 minutos para el apagado automático, lo cual ahorra más energía; si es para uso continuo a largo plazo, puede elegir 120 minutos o ilimitado.
