Características:







●Modularización: Todos los componentes adoptan un diseño modular, lo que permite combinaciones flexibles de módulos para lograr diferentes combinaciones funcionales, haciendo que los componentes de diferentes modelos de productos tengan comunalidad e intercambiabilidad;



●Sistemático: Poseer productos de diferentes capacidades que cumplen con los requisitos de diversos entornos interiores y exteriores, y equipado con una gama completa de dispositivos ópticos de calidad, y capaz de proporcionar soluciones sistemáticas;



●Humanizado: Enfatiza la operación, gestión, etc. humanizadas, operación totalmente frontal, tiene un profundo conocimiento de la construcción de ingeniería y siempre insiste en la excelencia en el manejo de los detalles;



●Estandarización: Seguir estrictamente varios estándares relacionados con la industria y participar activamente en la revisión de diversas especificaciones técnicas en la industria;







Según la norma:







●YD/T778-2006《Bastidor de Distribución de Fibra Óptica》



●YD/T895-1997《Condiciones Técnicas para Conectores Activos de Fibra Monomodo Tipo SC/PC》



●YD/T826-1996《Condiciones Técnicas para Conector Activo de Cable de Fibra Óptica Monomodo Tipo FC/PC》



●YD/T988-1998《Caja de Distribución de Cable Óptico de Comunicación》



●YD/T814-1996《Cierre de Empalme de Cable Óptico》



●YD/T925-1997《Caja Terminal de Cable Óptico》











Condiciones de uso:







●Temperatura de trabajo: -10℃~+40℃



●Temperatura de almacenamiento: -25℃~+55℃



●Humedad relativa: ≤85%(+30℃)



●Presión atmosférica: 70kPa~106kPa







Indicadores de aplicabilidad:







●Longitud de onda nominal de operación: 850nm, 1310nm, 1550nm;



●Conector activo de fibra óptica: Cumple con las disposiciones de GB12507 y estándares relacionados;



● Los cables de fibra óptica cumplen con las disposiciones de GB/T11818 y GB/T7424.







Función:







●Tiene funciones de fijación y protección de cable óptico;



●Tiene función de terminación de cable óptico;



●Función de ajuste de línea;



● Función de protección del núcleo de fibra óptica y del pigtail.

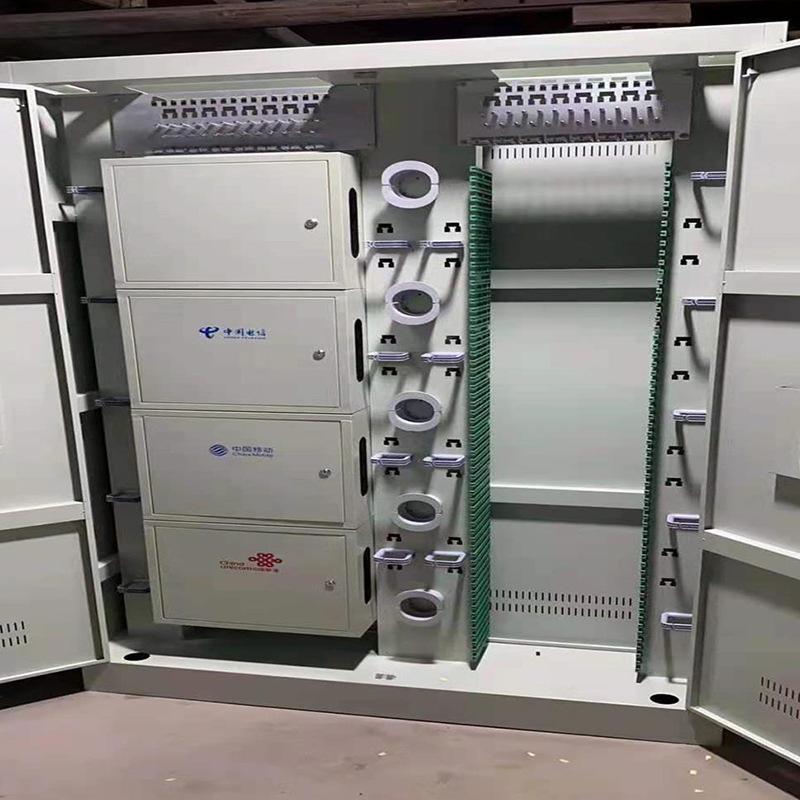

Especificaciones del rack:







●Cumple con los tres tamaños estándar especificados por los estándares de la industria: 2600mm*600*600, 2200mm*800*600, 2000mm*800*1200 2200*840*300.



●Se pueden personalizar productos de diferentes especificaciones según los diferentes requisitos de la parte demandante.







Color : Gris Mar Sol, Gris Siglo, color Pantone RAL703 5a y otros colores estándar nacionales.







Rendimiento fotoeléctrico:



●La tierra protectora de alto voltaje del rack está aislada del rack, resistencia de aislamiento 1000MΩ/500V(CC) sin descarga disruptiva.



●La tensión soportada entre la tierra protectora de alta tensión del bastidor y el bastidor no deberá ser inferior a 3000 V (CC)/1 min sin ruptura ni descarga disruptiva.



●Pérdida del conector de fibra óptica ≤0.5dB



●Pérdida de inserción≤0.2dB



●Pérdida de Retorno: FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB



●Vida útil de acoplamiento: >1000 veces







Comportamiento mecánico:



●El rendimiento de combustión de las piezas de plástico cumple con las disposiciones de GB51697-85.



●El cable de fibra óptica está equipado con una funda protectora cuando pasa a través del orificio de la placa metálica, y el radio de curvatura del núcleo de la fibra y el pigtail es mayor de 37.5 mm.



●Los cables ópticos que entran al chasis tienen un radio de curvatura mayor que 15 veces el diámetro del cable óptico.







ilustrar:



●Todas las placas de acero utilizadas son láminas galvanizadas;



●Los sujetadores utilizados están hechos de acero inoxidable o placa de acero inoxidable con tratamiento de electrochapado;



●Todas las piezas estructurales con exterior metálico están recubiertas electrostáticamente con polvo epoxi.
