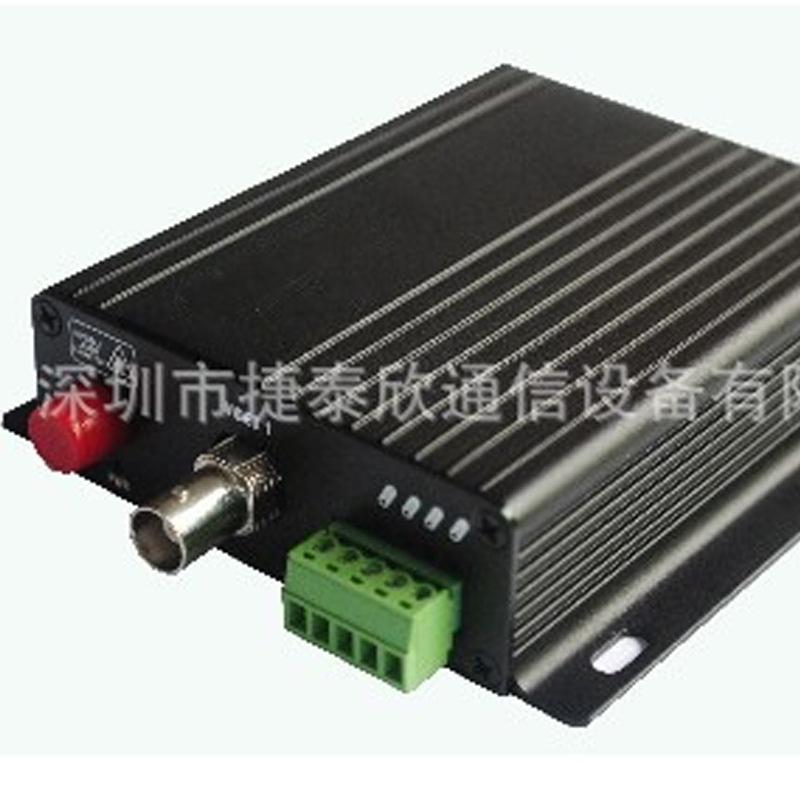

Transceptor óptico de video unidireccional + audio unidireccional Transceptor óptico 485 a 232 Transceptor óptico Transceptor óptico VGA Cat óptico Fabricante de Shenzhen

Parámetros técnicos:
Longitud de onda óptica: 1310nm o 1550nm
Potencia óptica transmitida: no inferior a -10 dBm
Sensibilidad de recepción: no mayor que -37dBm
Rango dinámico: Rango dinámico completo
Redes: punto a punto, punto a multipunto
Fuente de alimentación de trabajo: oficina central AC 220V, extremo del usuario DC -48V
Método de conexión: FC
Consumo de energía estático: menos de 15W/sistema
Dimensiones externas: 19 pulgadas 1U
Interfaces: Ethernet, Voz, V.24

Placa de Interfaz Telefónica - Interfaces de Usuario y de Bucle
Interfaz de voz: Las características del canal cumplen con 《Especificación Técnica General para Equipos de Central Telefónica del Ministerio de Correos y Telecomunicaciones》
a) Impedancia: 600Ω
b) Pérdida de inserción: -3±0.75dB
c) Respuesta de frecuencia: 300～3400Hz(-0.6～+3dB)
d) Ruido ponderado: ≤63.7dBmop
e) Atenuación de diafonía: ≥65 dB
f) Resistencia del bucle de abonado: menor que 3 kΩ (incluido el teléfono)
g) Tensión de alimentación: 48V;
h) Corriente de alimentación: 20~50 mA;
i) Voltaje de prueba: CA 90 ±15 V

Interfaz Ethernet
Velocidad de Interfaz: Admite acceso adaptativo de 10/100M
Velocidad de transmisión: Admite dos tipos, 2M puro y transmisión transparente 10M puro, según el usuario
Las necesidades reales se pueden elegir por sí mismo
Modo dúplex: Admite modo semidúplex, dúplex completo
Interfaz física: RJ45
Cumple con los estándares del protocolo de red de área local IEEE802.3

Interfaz de audio de dos/cuatro líneas
a) Impedancia: 200Ω+680Ω||0.1μF
b) Ganancia AD de cuatro hilos: 14 dB (ajustable)
c) Ganancia DA de cuatro hilos: -2 dB (ajustable)
d) Características de frecuencia AD de cuatro hilos: -0.2 - +0.2dB
e) Características de frecuencia del DA de cuatro hilos: -0.2 - +0.2dB
f) Características de frecuencia del AD de segunda línea: -0.2 - +0.2dB
g) Características de frecuencia de la DA de segunda línea: -0.2 - +0.2 dB (ajustable)
h) Pérdida de retorno: 40 dB
i) Balance: 70dB
j) Relación de rechazo en modo común: 70 dB
k) Relación de rechazo de la fuente de alimentación: 30 dB
m) Ruido de canal en vacío: ≥65dB
f) Resistencia del bucle: 600Ω

Interfaz V.24
a) Tipo de interfaz: V.24 asíncrono
b) Velocidad: 0 – 19.2Kbps

Interfaz V.35
a) Tipo de interfaz: Síncrona V.35
b) Velocidad: Nx64Kb/s (N = 1-15)
c) Modo de reloj: DCE

Interfaz E1 (opcional)
Interfaz E1 estándar, conforme a las recomendaciones ITU-T G.703, G.704:
a）Tasa de bits：2048 Kbps ± 50 ppm
b) Tipo de código: HDB3
c) Impedancia de interfaz: 75Ω
d) Características de la interfaz: cumplen con los estándares G.703, G.742 y G.823
e) Estructura del marco: Sin estructura de marco
