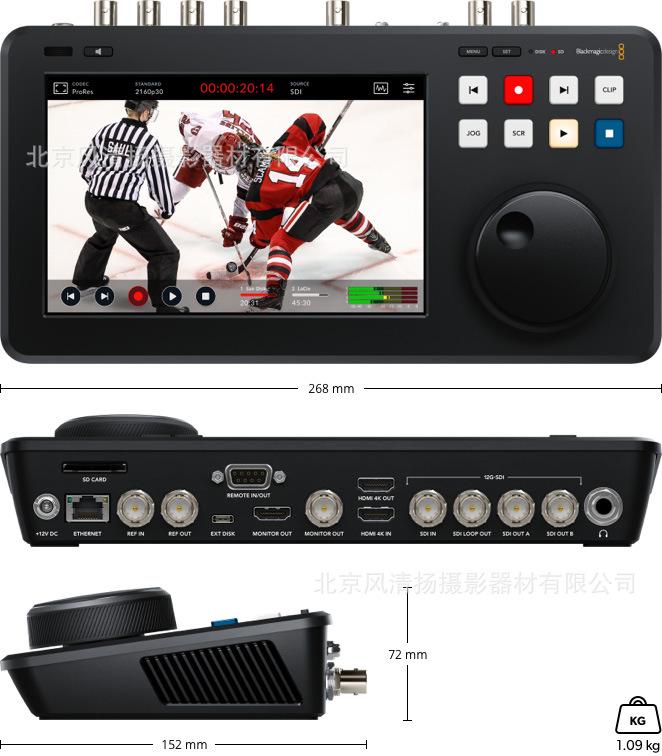

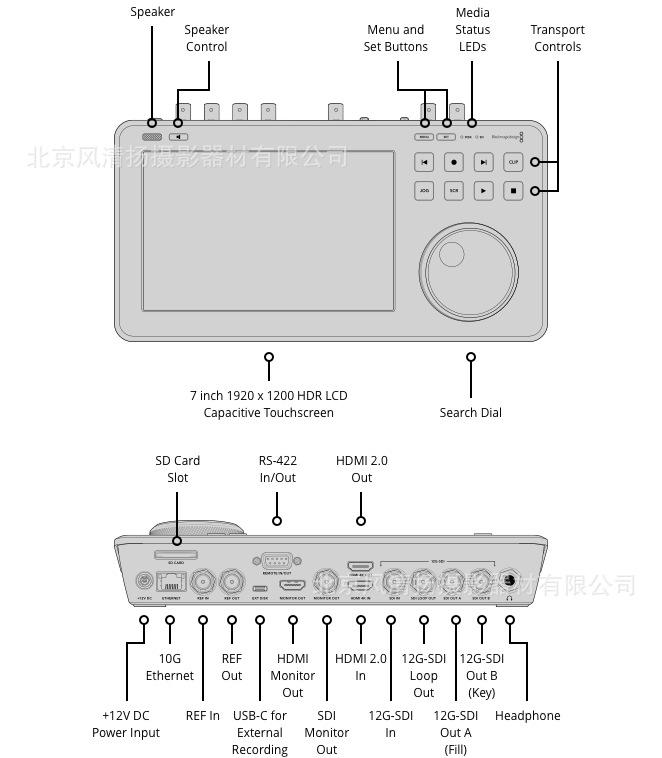

HyperDeck Shuttle 4K Pro es un grabador y reproductor avanzado con una gran pantalla táctil LCD de 7" para monitorización y vúmetros. Un dial de búsqueda grande y controles de emisión facilitan el desplazamiento rápido por sus medios y la búsqueda de lo que desea reproducir. Las conexiones 12G-SDI le permiten conectarse a equipos de emisión profesionales. Admite archivos HDMI 4K, H.264, H.265, ProRes o DNx, archivos proxy HD, vúmetros, LUT 3D y grabación en red a través de Ethernet 10G de alta velocidad.



interfaz

Entrada de vídeo SDI

1

Salida de bucle SDI

1

Salida de vídeo SDI

2

Salida de monitoreo SDI

1

Tasa SDI

270Mb、1.5G、3G、6G、12G。

Entrada de video HDMI 2.0

1

Salida de video HDMI 2.0

1

Salida de monitoreo HDMI

1

altavoz incorporado

mononucleosis infecciosa

Salida de audio

1 x conector para auriculares de 6.35 mm

Pantalla

LCD de 7 pulgadas.

Entrada de sincronización

1 x entrada BNC,

Tricapa o ráfaga negra.

Salida síncrona

1 x salida BNC.

Entrada de audio SDI

64 canales de audio integrado.

Salida de audio SDI

64 canales de audio integrado.

Entrada de audio HDMI

8 canales de audio integrado.

Salida de audio HDMI

8 canales de audio integrado.

mando a distancia

1 x entrada RS-422.

Configuración de la grabadora

Use la interfaz de usuario o el Protocolo Ethernet Blackmagic HyperDeck a través de la salida HDMI.

Ethernet

1 x puerto RJ-45 de 10 Gb/s, compatible con 1000/10G BASE-T.

Registros Externos

1 x puerto USB-C 3.1 Gen 1 (hasta 5 Gb/s) para grabación en disco duro externo.

interfaz de computadora

1 x puerto USB Tipo-C para actualizaciones de software.

HyperDeck Studio HD Plus incluye todas las características del modelo Mini, pero en un cuerpo más grande con más espacio para controles y conexiones adicionales. Este modelo añade 6G-SDI, la capacidad de grabar y reproducir ProRes hasta Ultra HD 30 fps, además de salidas SDI en bucle y soporte HDR. Dos salidas 6G-SDI permiten la reproducción de relleno y clave hasta 1080p60. También hay una entrada HDMI y una salida de monitorización 3G-SDI dedicada con superposiciones. Cuando se pulsa cualquier botón en el panel frontal, la señal se envía a una salida remota RS-422 dedicada, y la alimentación CC se proporciona a través de un conector XLR de calidad broadcast. El panel frontal también cuenta con botones de control de transporte mejorados, una toma de auriculares y altavoces integrados.



interfaz

Entrada de vídeo SDI

1

Salida de vídeo SDI

2

Salida de monitoreo SDI

1

Tasa SDI

270Mb, 1.5G, 3G, 6G

Entrada de video HDMI 2.0

1

Salida de video HDMI 2.0

1

altavoz incorporado

mononucleosis infecciosa

Salida de audio

1 x conector para auriculares de 6.35 mm.

Pantalla

LCD de 2.2 pulgadas.

interfaz de código de tiempo

1 x entrada BNC, 1 x salida BNC.

Interfaz síncrona

1 x entrada BNC, 1 x salida BNC. Tri-nivel o ráfaga negra

Entrada de audio SDI

16 canales de audio integrado.

Salida de audio SDI

16 canales de audio integrado.

Entrada de audio HDMI

8 canales de audio integrado.

Salida de audio HDMI

8 canales de audio integrado.

mando a distancia

1 x entrada RS-422, 1 x salida RS-422.

Configuración de la grabadora

A través de la interfaz de usuario o mediante el protocolo Ethernet Blackmagic HyperDeck.

Ethernet

1Gb/s

interfaz de computadora

1 x USB-C 3.0 (hasta 5 Gb/s) para grabación en disco duro externo, salida de cámara web, control de software, configuración de software y actualizaciones.



Formato

Formato de vídeo SD

525i59.94 NTSC, 625i50 PAL

Formato de vídeo HD

720p50, 720p59.94, 720p60

1080i50, 1080i59.94, 1080i60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

formato de video 2K DCI

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI

Formato de vídeo Ultra HD

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

formato de video 4K DCI

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI

Especificación SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Nivel A y Nivel B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2084, y SMPTE 2108-1.

Compatibilidad con metadatos SDI

HD RP188 y subtítulos CEA-708.

Soporte de metadatos HDR en SDI.

Formatos de video HDMI compatibles

525i59.94 NTSC, 625i50 PAL,

720p50, 720p59.94, 720p60,

1080i50、1080i59.94、1080i60,

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60,

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI,

2160p23.98、2160p24、2160p25、2160p29.97, 2160p30,

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI

muestreo de audio

La frecuencia de muestreo estándar para televisión es 48Khz, 24 bits.

muestreo de vídeo

4:2:2 YUV

Precisión del color

10 bits

espacio de color

REC 601, REC 709, REC 2020. Se puede aplicar LUT 3D de 33 puntos a la salida de monitoreo SDI.

Compatibilidad con HDR

Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084

Soporte multitarifa

Detecta automáticamente SD, HD y 6G-SDI.

protección de copia

La entrada HDMI no se puede capturar desde fuentes HDMI con protección anticopia. Confirme los derechos de autor antes de recopilar y publicar contenido.

medios de almacenamiento

medios de almacenamiento

2 x ranura para tarjeta SD

1 x puerto de expansión USB-C 3.0

Para grabación externa de SD, HD, 2K DCI, Ultra HD y 4K DCI.

Haga clic aquí para ver una lista de medios de almacenamiento compatibles.

Tipo de medio de almacenamiento

Tarjetas SD UHS-I y UHS-II.

Formato de medios de almacenamiento

Los medios de almacenamiento se pueden formatear en sistemas de archivos ExFAT (Windows/Mac) o HFS+ (Mac).

Códecs compatibles

ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime para todos los formatos hasta 2160p30. ProRes 4444 QuickTime reproducción solo hasta 1080p60 con automatización de relleno y clave en salidas SDI A y B. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF para formatos HD 720p y 1080p hasta 60fps. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF para formatos 2K DCI y 2160p hasta 30fps. H.264 SDI 4:2:2 10bit, H.264 High 4:2:0 8bit, H.264 Medium 4:2:0 8bit, H.264 Low 4:2:0 8bit soporta todos los formatos hasta 1080p60.

control

Panel de control integrado

13 botones de reproducción y control del dispositivo, perilla de búsqueda y pantalla a color de 2.2 pulgadas.

control externo

Control de deck RS-422, inicio/parada SDI, ejecución de código de tiempo, protocolo Ethernet Blackmagic HyperDeck incluido. Admite carga remota de archivos FTP

software

Traiga su propio software

Sistema operativo Blackmagic

Configuración de Blackmagic HyperDeck

Las actualizaciones de software internas se cargan al inicio del sistema o a través de Blackmagic HyperDeck Setup utilizando el puerto USB.

Sistema operativo

Mac 10.15 Catalina、

Mac 11.1 Big Sur o posterior.

Sistema operativo Windows 10 de 64 bits.

monitor

Pantalla LCD incorporada de 2.2 pulgadas para monitoreo de video, audio y código de tiempo, así como para la configuración del menú.

El indicador LED está ubicado encima de la ranura para medios de almacenamiento SD.

Requisitos de energía

fuente de alimentación

1 x Fuente de alimentación interna, 100 - 240V CA, 50/60Hz.

1 x puerto XLR de 4 pines 12V CC para alimentación externa o batería.

Consumo de energía

Máximo 100W.

Accesorios

Accesorios opcionales

HyperDeck Extreme Control

Estante para Rack Teranex Mini

Instalación física

Ancho de 1/2 RU, alto de 1 RU.

Especificaciones físicas



Especificaciones ambientales

temperatura de funcionamiento

0° a 40° C (32° a 104° F)

temperatura de almacenamiento

-20° a 60° C (-4° a 140° F)

Humedad relativa

0% a 90% sin condensación

Configuración en caja

HyperDeck Studio HD Plus

Garantía

Garantía limitada del fabricante de 12 meses.
