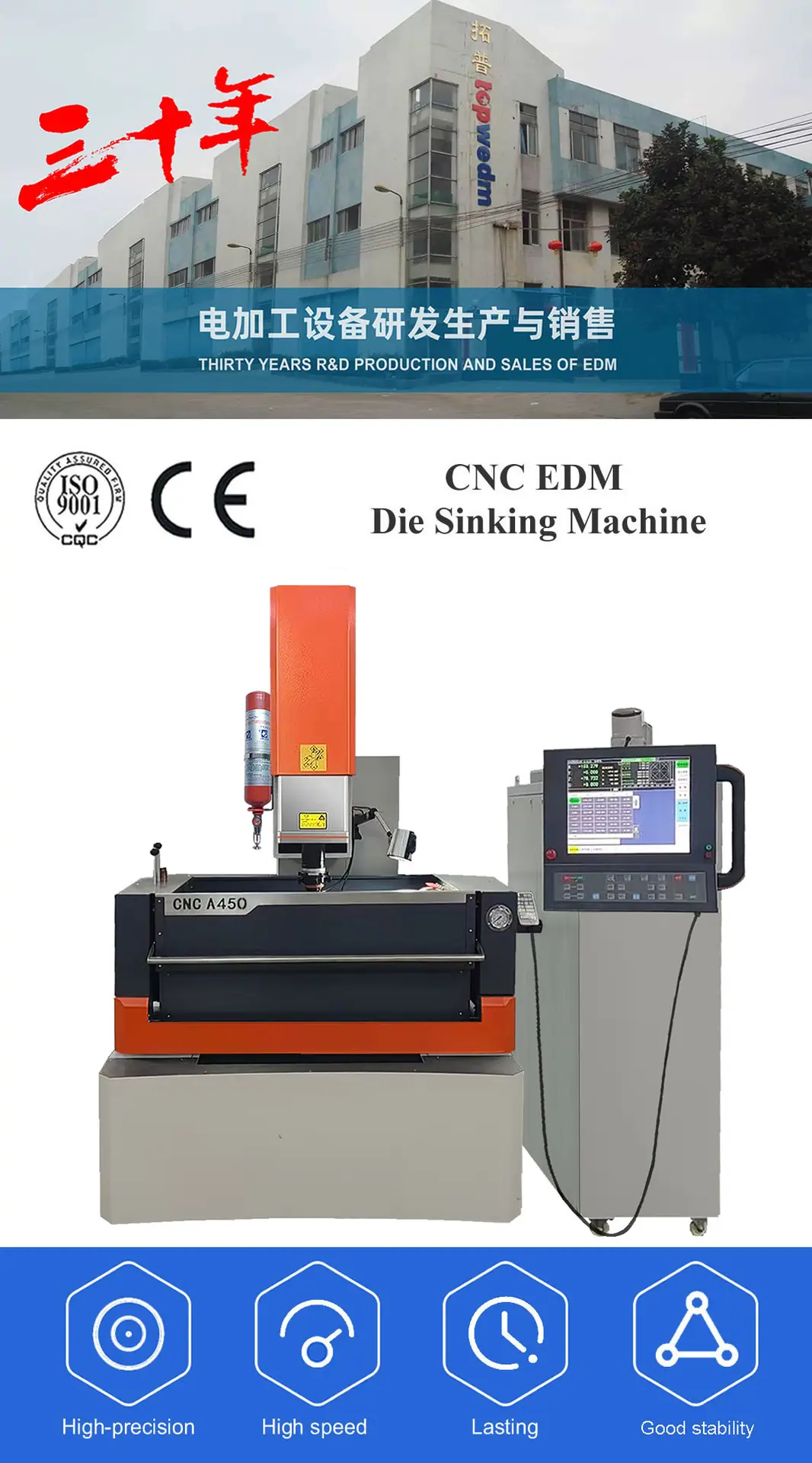

Máquina de Chispas Eléctricas (Edm) Suministro Directo del Fabricante Sistema Edm para Ventanas Alta Velocidad Cnc400 Acabado Espejo Máquina Edm

proyecto

parámetro

Modelo de máquina

Cuerpo de la máquina

CNC350

CNC400

CNC450

Dimensiones útiles del tanque (largo x ancho x alto)

Tamaño del tanque de aceite (An. x Pr. x Al.)

960×640×350mm

1165×640×410mm

1000×700×450

Tamaño de la superficie de trabajo (largo x ancho)

Tamaño de la mesa de trabajo (X*Y)

600×400mm

700*400mm

700×400

Recorrido del eje XYZ del banco de trabajo

Recorrido del eje XYZ

350×250×270mm

400*300*350mm

450×350×300mm

precisión de posicionamiento

Precisión de posicionamiento

0,005 mm

0,005 mm

0,005 mm

Repetibilidad

Precisión de posicionamiento repetida

0,002 mm

0,002 mm

0,002 mm

Rango de ajuste de nivel de líquido

Rango de ajuste de nivel de líquido

110～300mm

110～300mm

110～300mm

Capacidad máxima del tanque de procesamiento de líquido

Capacidad máx. del tanque de fluido de proceso

215 litros

235L

235L

Distancia mínima/máxima de la mesa de trabajo al electrodo de cabeza plana

Distancia Mín./Máx. desde la mesa de trabajo hasta la superficie plana del electrodo.

257～527mm

257～527mm

257～527mm

Peso máximo del electrodo

Peso máximo del electrodo

50 kilos

50 kilos

50 kilos

Peso máximo de la pieza de trabajo

Peso máximo de la pieza de trabajo

400 kilos

500 kilos

500 kilos

fuente de alimentación

Fuente de alimentación

3×380V ±10% ,50/60Hz

Corriente máxima de procesamiento

Corriente máxima de trabajo

50A

fuerza

Potencia máx.

9 kVA

Velocidad máxima de procesamiento

Velocidad máxima de mecanizado

530mm³/min

Tasa de consumo de electrodos

Consumir electrodo

<0,1%

Rugosidad superficial óptima

Rugosidad superficial óptima

0,1 μm

Método de control y número de ejes

Tres ejes de tres barras de enlace (estándar), cuatro ejes de cuatro barras de enlace (opcional)

Programáticamente

Modo de programación

Método de Menú, Método MIDI

Almacenamiento máximo de programas

Capacidad máxima de almacenamiento de programa

100 programas, 4000 pasos

monitor

pantallas

LCD TFT de 15"

Caja de control manual

Caja controlada a mano

Generador de pulsos manual (3M)

Instrucciones de posición

Comando de posición

Modo absoluto/incremental

Modo de movimiento de eje

Modos de movimiento de cada eje

Control servo de los ejes X, Y, Z

Compensación de cada eje

Compensación de cada eje

Cada eje realiza compensación de error de paso y compensación de holgura respectivamente

Método de interpolación

Método de interpolación

Línea recta, arco circular, línea espiral

Resolución de cada eje

Resolución de cada eje

0,5 μm

Unidad de accionamiento mínima

Unidad de accionamiento mínima

1 μm

Modo de accionamiento del eje XYZ

Tipo de accionamiento de eje XYZ

Servomotor de CA

servomotor de CA

Tamaño de la caja de control

Dimensión de la caja de control

800×1200×2000mm

Controlar el peso de la caja eléctrica

Dimensión de la caja de control

350 kilos

Método de filtración de fluidos de procesamiento

Método de Trabajo

Filtro de papel intercambiable

Precisión de filtración

Precisión del filtro

5～10μm

Peso de la máquina

Peso de la máquina

2200 kilos

2500 kilos

2800 kilos

Dimensiones de la máquina herramienta

Tamaño exterior

2300×2200×2250mm

2400×2300×2265 mm

2470×2340×2300mm
