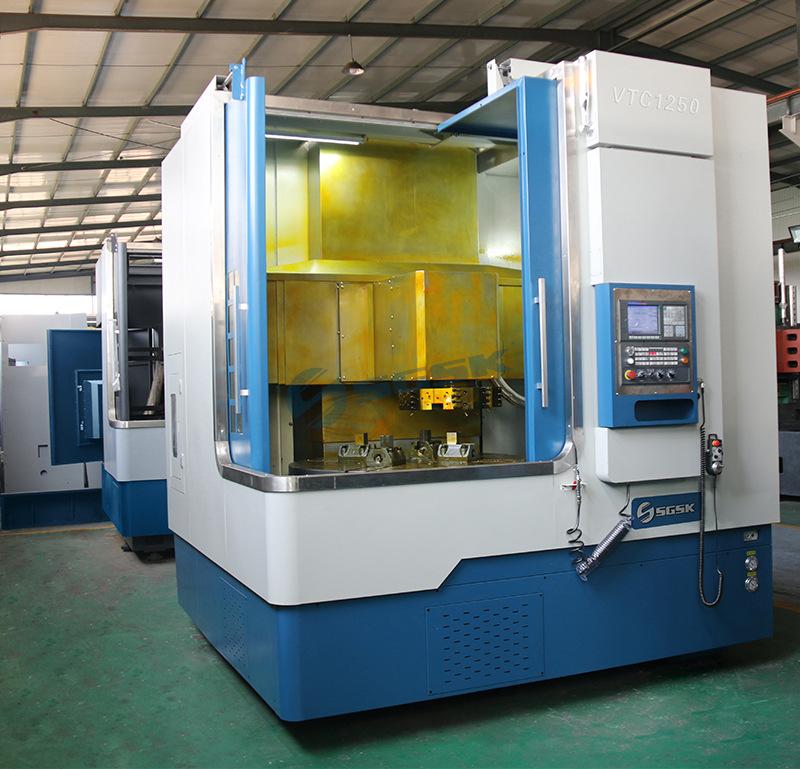

Torno Vertical CNC Vtc1250 Torno Vertical CNC Torno Vertical CNC Centro de Torneado CNC

Los principales parámetros técnicos

PRESUPUESTO

unidad

VTC1250

Diámetro máximo de rotación

Diámetro máximo de oscilación

mm

1250

Diámetro máximo de giro

Diámetro máximo de giro

mm

1050

Modelo de husillo

Nariz de husillo

A2-11

Diámetro del cojinete del husillo

Ddiámetro del cojinete del husillo

mm

180

Rango de velocidad del husillo

Rango de velocidad del husillo

rpm

20-500 Caja de cambios de doble velocidad                20-500 Caja de cambios de doble velocidad

Par de salida del husillo

Shusillo par de salida

Nuevo Méjico

2100

Diámetro del mandril

diámetro del mandril

"

Φ1000 manual de cuatro mordazas                   φ1000 4 mordazas manual

Forma de torreta

Torreta tipo

VerticalVersión de 4 estaciones. Posición

Especificaciones de Dota

Torreta especulación

125

Especificación de la herramienta

Tgenial tamaño

mm

□32/φ50

Dota Itinerario del eje X

Recorrido de la torreta Eje X

mm

-700

Dota Itinerario del eje Z

Recorrido de la torreta Eje Z

mm

800

El extremo inferior del Dota Facial está en la tarjeta. Distancia entre los extremos

Distancia Desde la parte inferior de la torreta hacia arriba de Chuck

mm

150-950

Carril de línea X/Z

Carriles lineales X/Z

rodillo 65/55

Diámetro del tornillo X/Z

Diámetro del tornillo X/Z

mm

Φ50

Avance rápido del eje X

Desplazamiento rápido en el eje X

m/min

15

Entrada rápida al eje Z

Desplazamiento rápido del eje Z

m/min

12

avance de corte

Alimentación de corte

m/min

0,1-5000

Potencia/par del motor del eje X

Potencia/par del motor del eje X

Kw/nm

3.5/22

Potencia/par del motor del eje Z

Potencia/par del motor del eje Z

Kw/nm

3.5/22

Potencia del motor del husillo/Esfuerzo de torsión

Potencia/par del motor principal

Kw/nm

22/30-210

Dimensiones(largo×ancho×alto)

Tamaño total (largo x ancho x alto)

metro

2.7x2.85x3.25

Peso de la máquina

Peso de la máquina

kilogramo

12800
