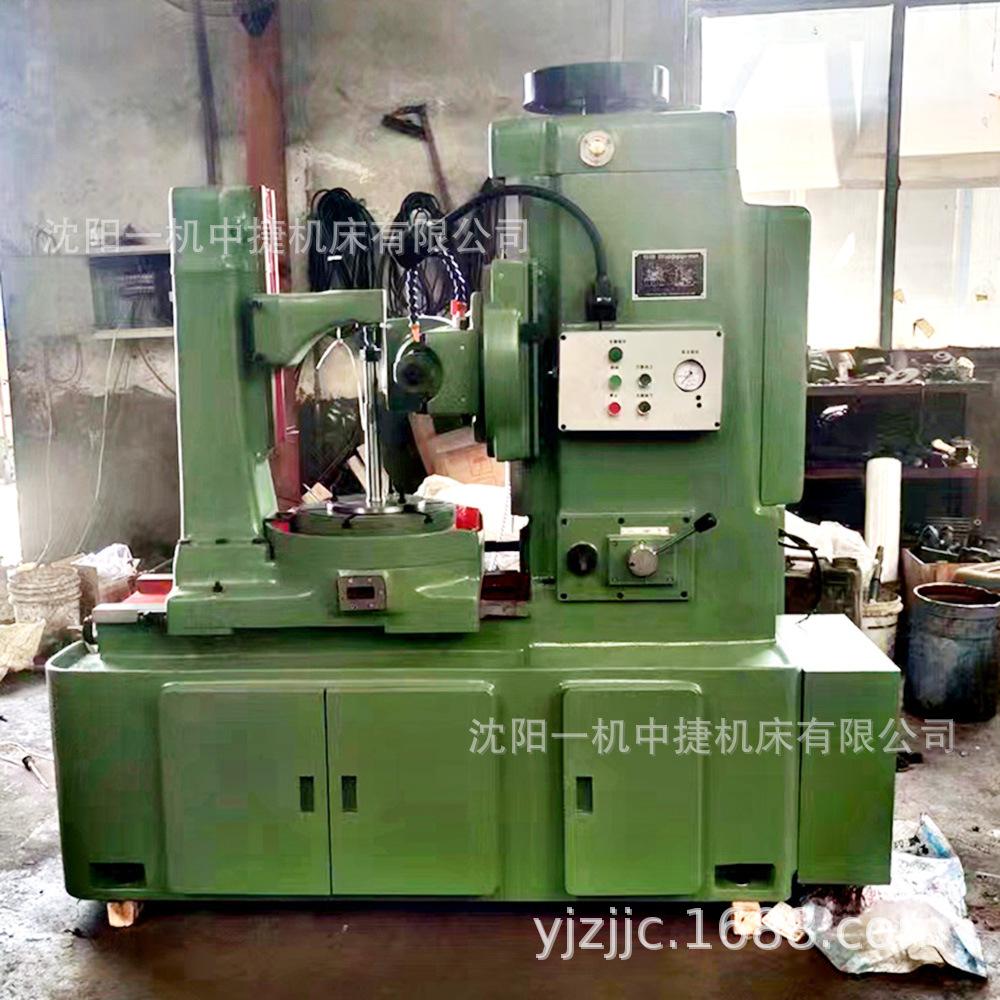

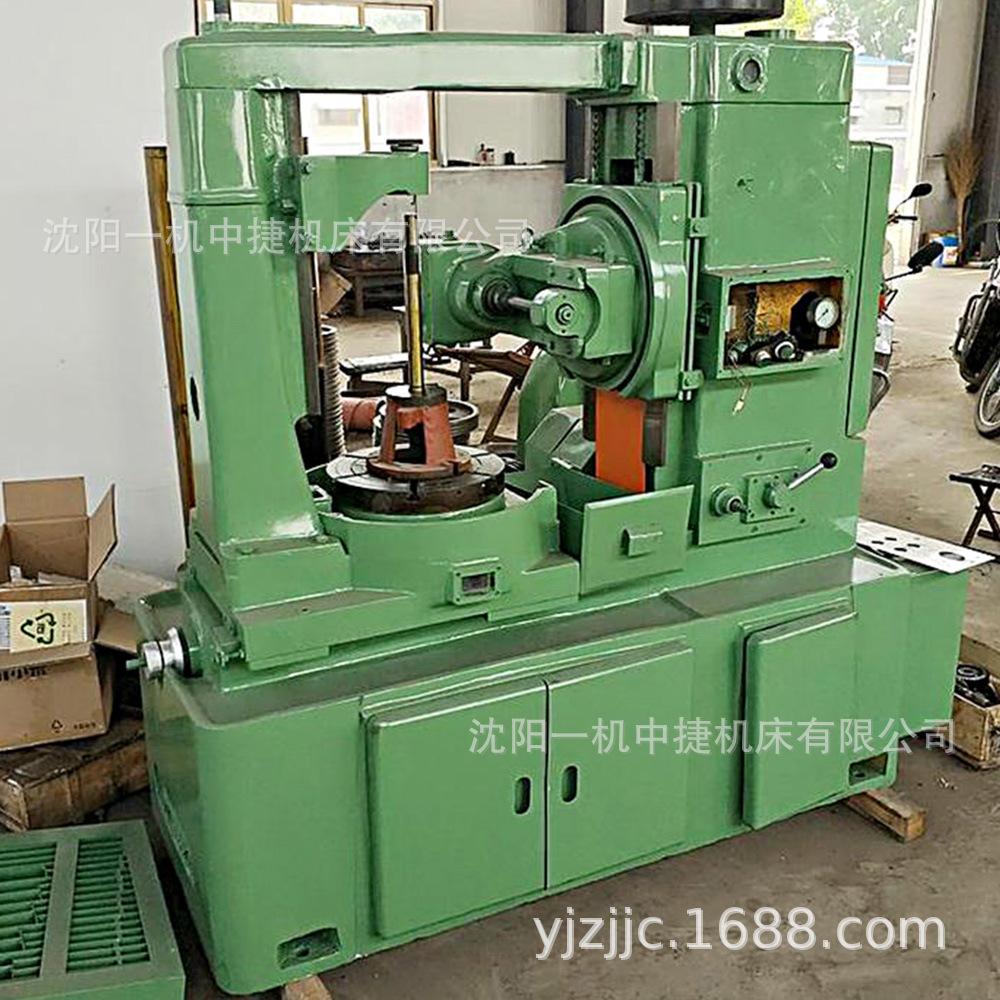

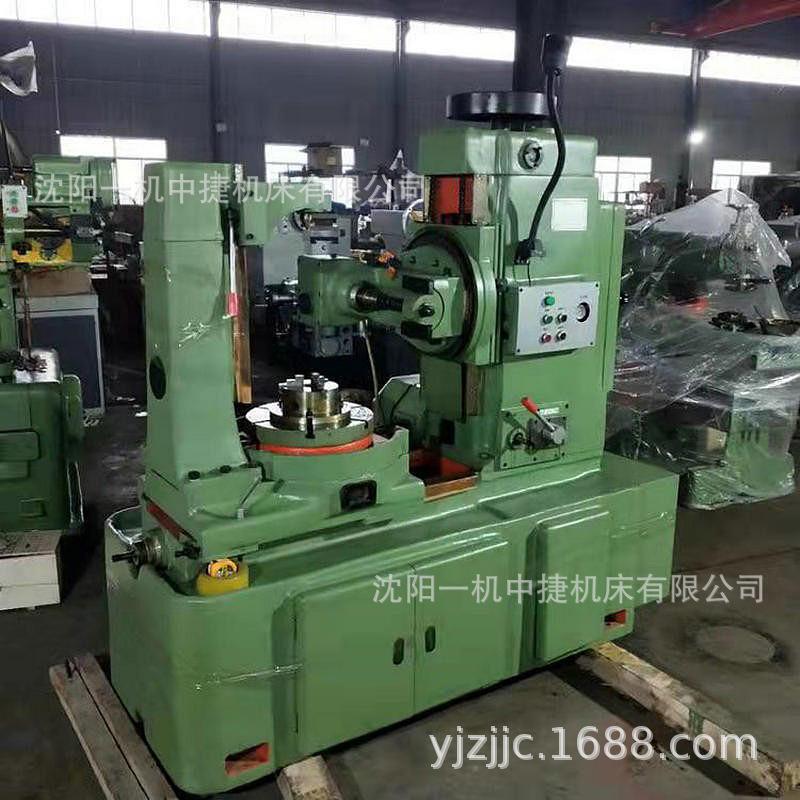

El Equipo de Máquina Fresadora de Engranajes Yizhi Zhongjie Y3150E Se Utiliza para Procesar Varios Engranajes, Piñones y Engranajes Helicoidales Directamente del Fabricante

proyecto

parámetro

Diámetro máximo de procesamiento:

500 mm

Módulo máximo de procesamiento:

Acero 5 [Hierro 6] mm

Ángulo máximo de hélice de procesamiento:

±45°

Diámetro máximo de herramienta instalada:

120 mm

Conicidad del husillo de la herramienta:

Cono Morse No. 4

Diámetro de la mesa:

510 mm

Apertura del banco de trabajo:

60 mm

Conicidad del husillo de la pieza de trabajo:

Cono Morse No. 4

Distancia desde el eje del husillo de la herramienta hasta la mesa de trabajo:

Máximo 320 mm Mínimo 25 mm

Distancia desde el eje del husillo de la herramienta hasta el eje de rotación de la mesa de trabajo:

Máximo 330mm Mínimo 30mm

Distancia desde el extremo inferior del orificio del rodamiento del soporte exterior hasta la mesa de trabajo:

Máximo 630mm Mínimo 380mm

Etapas de avance radial y axial:

Sin escalones

Rango de avance axial:

0.5~4mm/r (mesa de trabajo)
