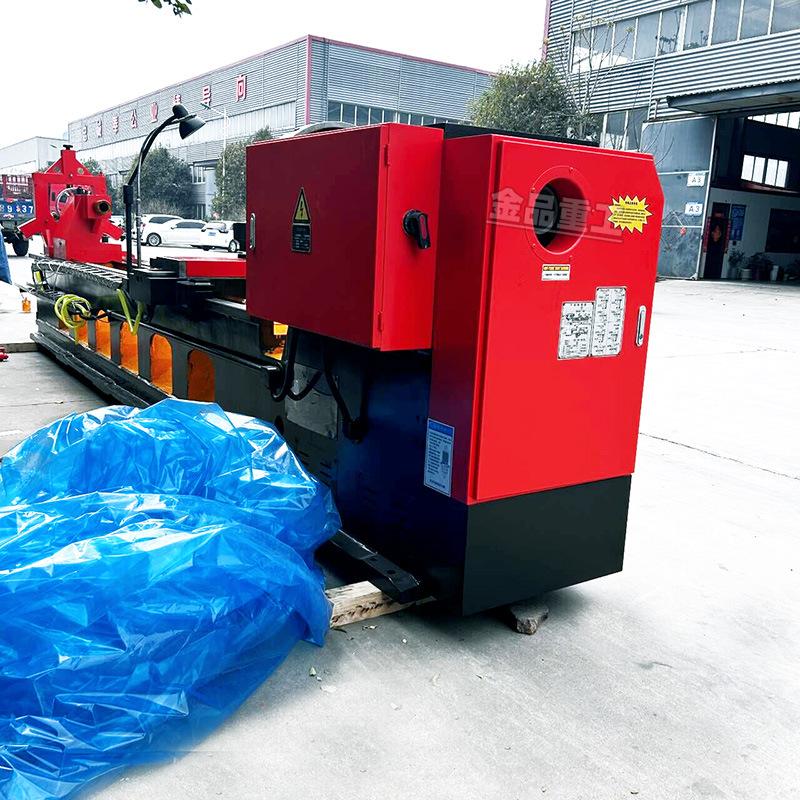

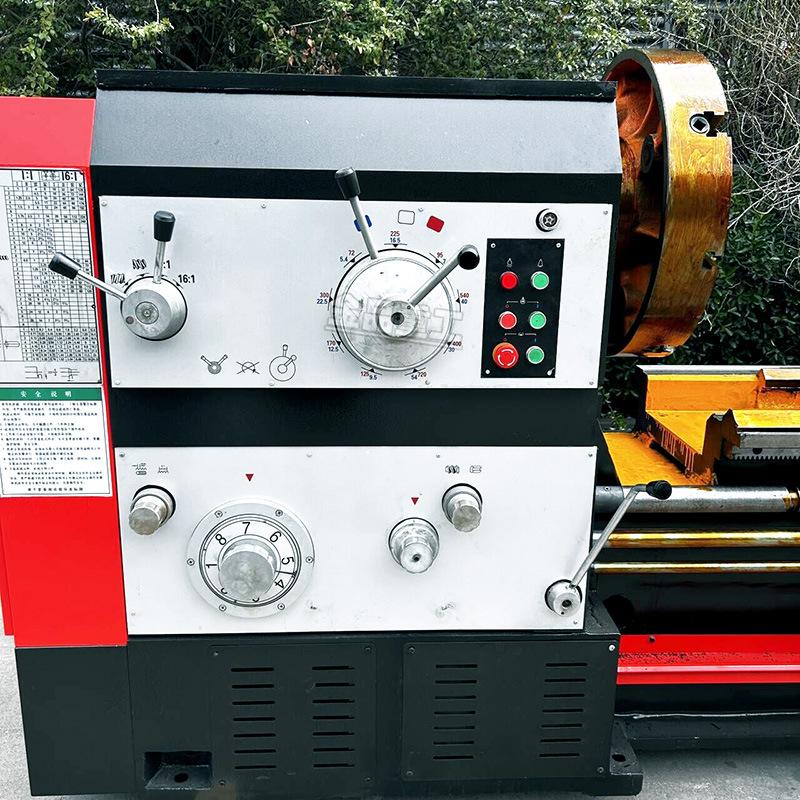

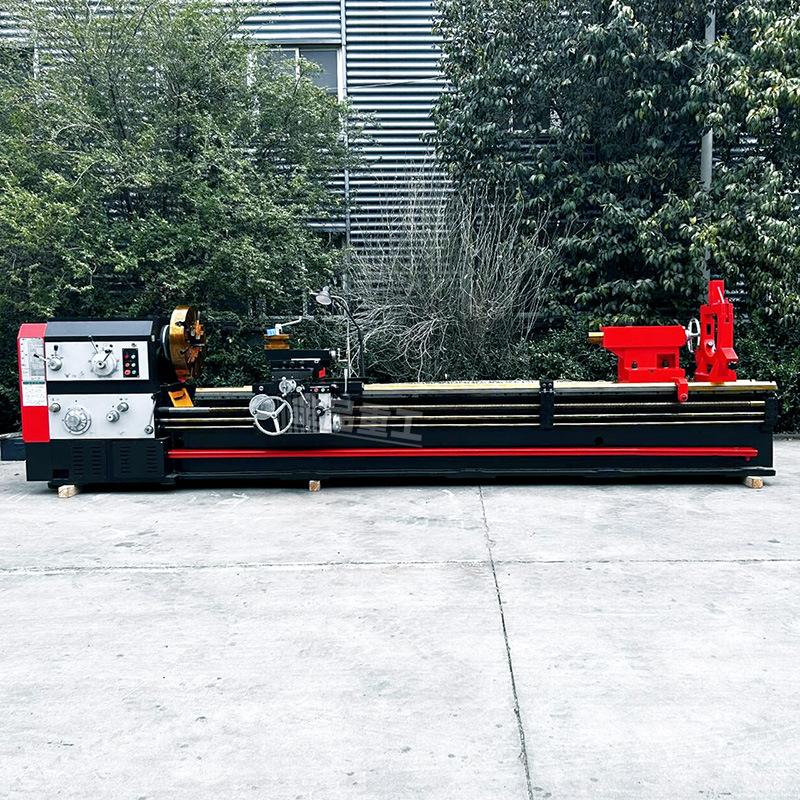

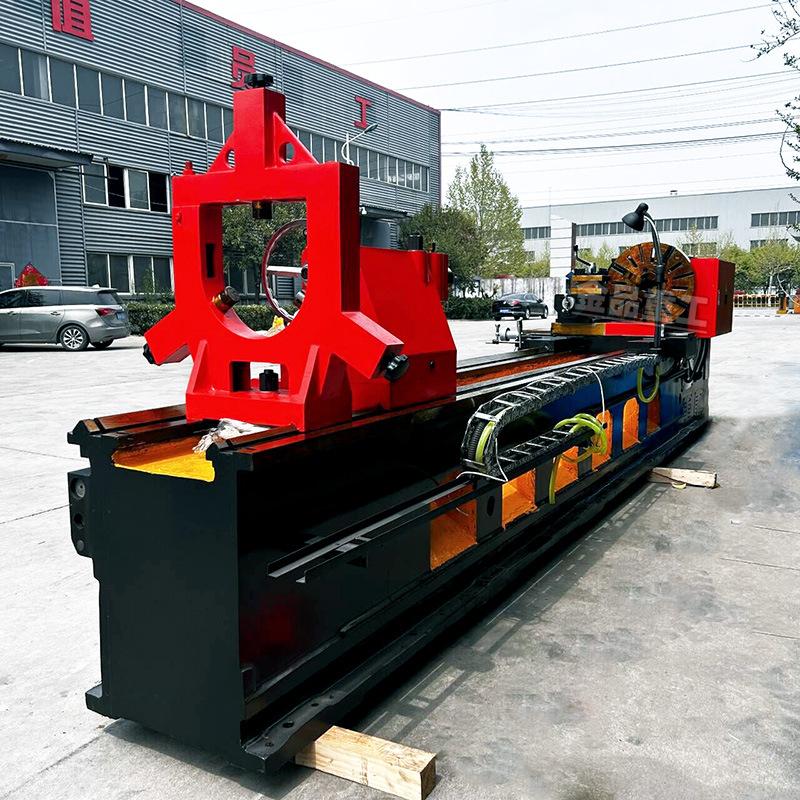

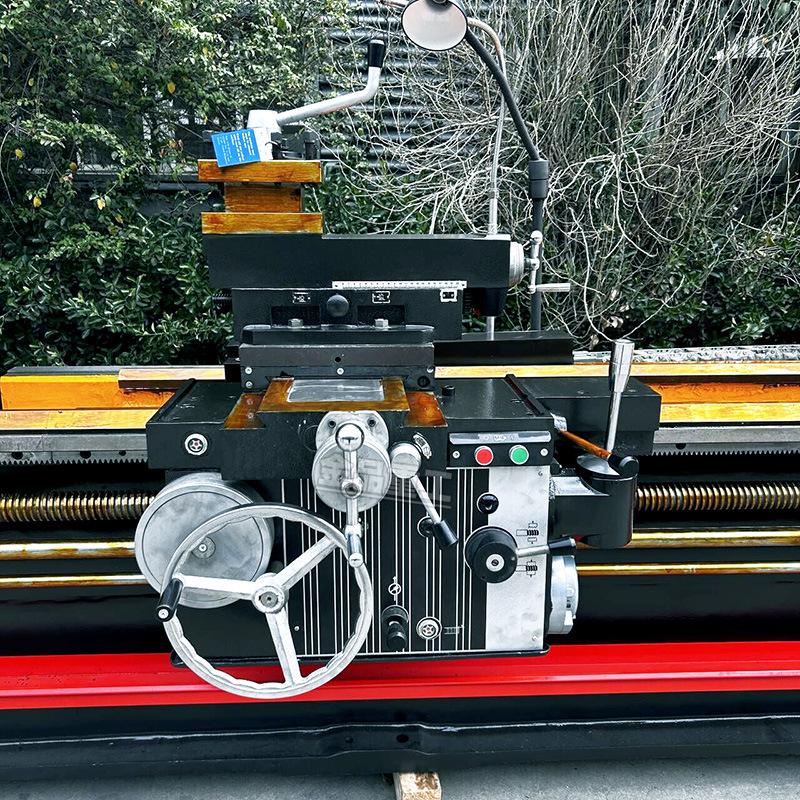

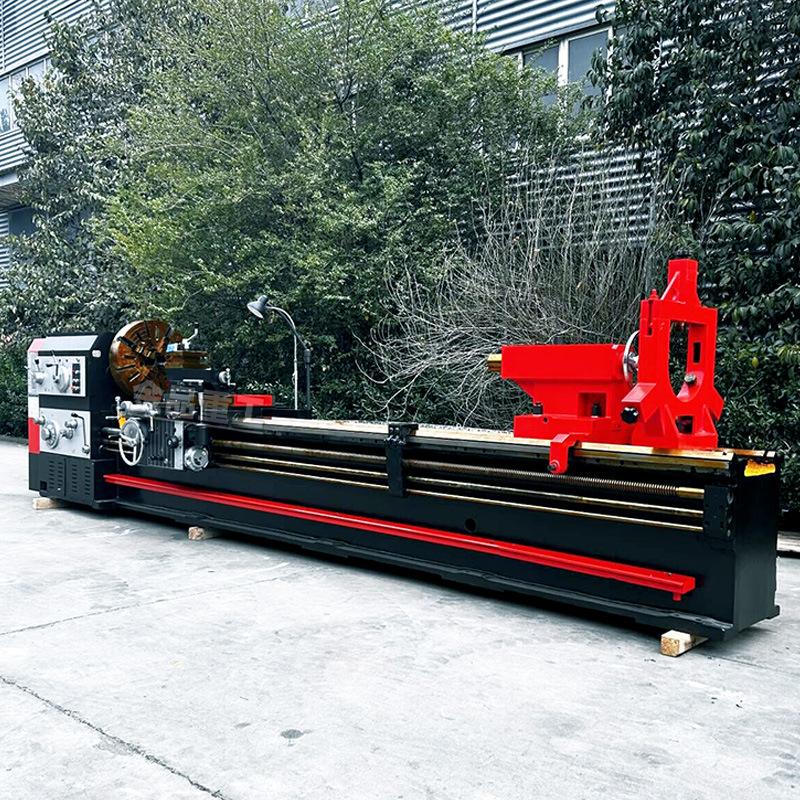

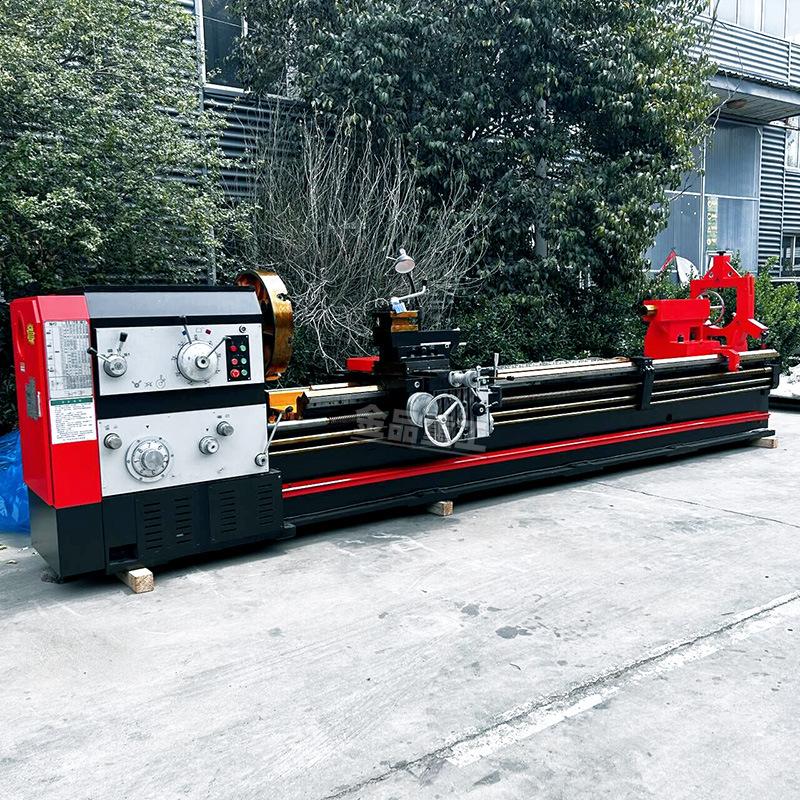

Produção e Fabricação de Torno Universal Cw6280* 4m 6280X4000 Furar, Mandrilar, Rosquear, Recartilhar, Corte por Gravidade

Parâmetros técnicos

CA6180    CA6180B   CA6180C

CA6280 CA6280B CA6280C

Diâmetro máximo da peça de trabalho da base

800 mm

Diâmetro máximo da peça no porta-ferramenta

540mm

Diâmetro máximo da peça para ranhura de sela

--

1020 mm

Comprimento efetivo da ranhura da sela

--

210 mm

Comprimento máximo da peça

750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm

largura da cama

400mm

Seção da barra de ferramentas

25x25mm

Fuso

Faixa de velocidade do fuso

10-1400 rpm/16-1400 rpm (24 etapas)

Furo interno do fuso

52mm. (80mm). [105mm]

Conicidade do furo do fuso

Mesquita NO.6 (MT6) (Φ90 1:20) [Φ113 1:20]

Alimentar

Quantidade de ração

64 tipos (tipos) (para cada)

Rosca métrica (

(1-192mm) 44 tipos (44 tipos)

Fio imperial

(2-24tpi) 21 tipos (21 tipos)

Thread do módulo

0,25-48(Moduie39kinds)(Moduie39kinds)

Rosca de passo de diâmetro

1-96DP(37 tipos)(37 tipos)

contraponto

Curso máximo do fuso do contraponto

150mm

Diâmetro do fuso do cabeçote móvel

75 mm

Conicidade do furo do eixo do cabeçote móvel

Mohs NO.5 (MT5)

Motor principal

7,5 kW (10 HP)

tamanho do pacote

(C*L*Hmm)

750 mm

2550x1140x1750

1000mm

2700x1140x1750

1500mm

3200x1140x1750

2.000 mm

3700x1140x1750

2.200 mm

4030x1140x1750

3000 mm

4850x1140x1750

4000mm

5800x1140x1750

peso

(kg)

Peso bruto Peso líquido

GW NO

750 mm

2520  2400

1000mm

2720  2560

1500mm

2980  2800

2.000 mm

3260  3087

2200mm

3490  3287

3000mm

4200  3887

4000mm

4850  4500
