Equipo de transmisión de imágenes 4G para drones de Shenzhen Codificador de transmisión en vivo HD HDMI 4G Sistema de transmisión en vivo 4G

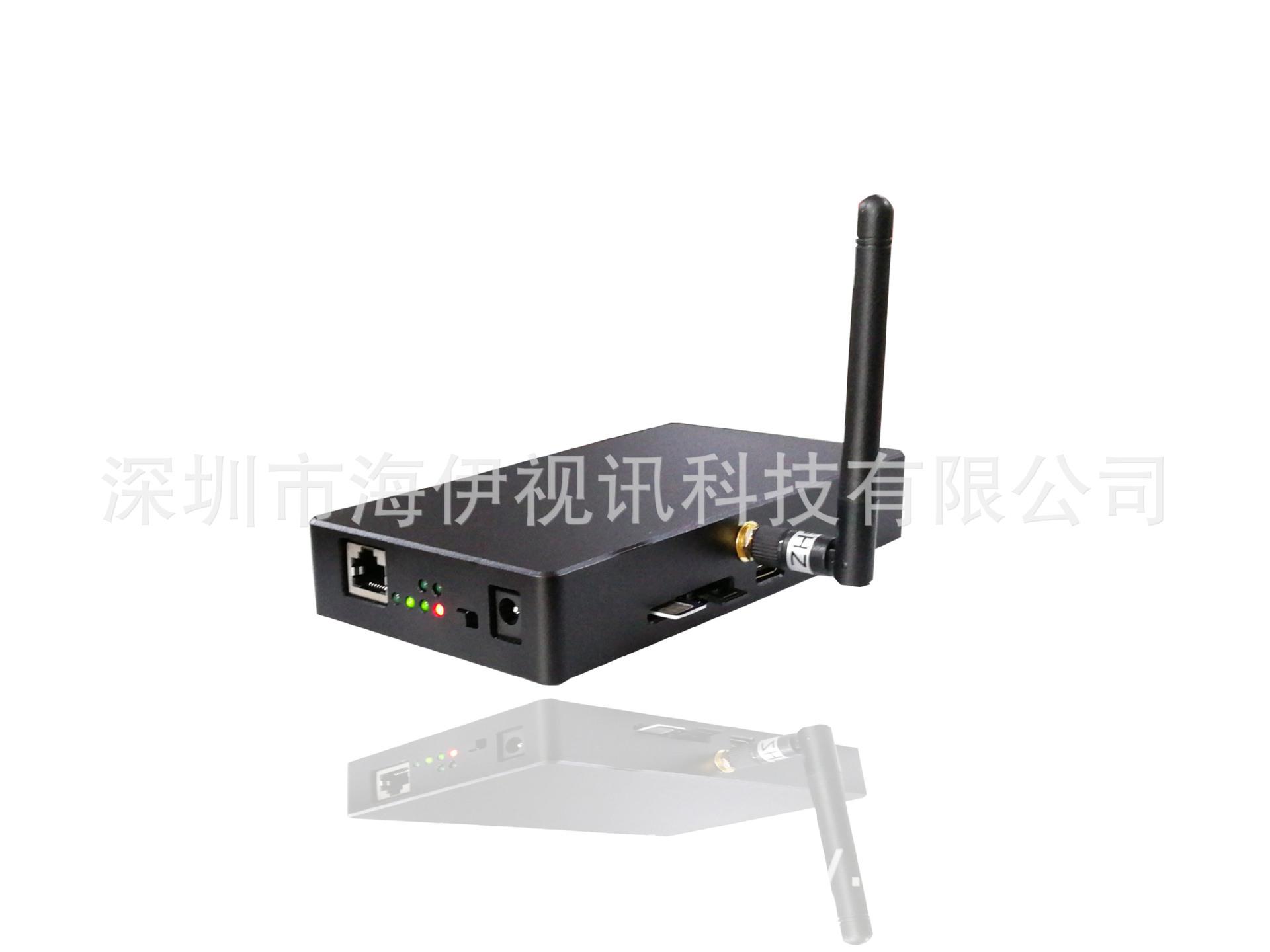

El M76 es un dispositivo portátil de codificación para transmisión en vivo 4G de alta definición HDMI desarrollado específicamente para las necesidades de transmisión en vivo de video de alta definición HDMI a través de 4G, para videovigilancia móvil de aplicación de la ley y transmisión en vivo remota. El sistema adopta el sistema LINUX y Hisilicon HI3516, admite tecnología de compresión de video H.264/H.265 y admite cámaras externas de alta definición HDMI como drones, DVs de mano, cámaras de acción GoPro y otros dispositivos con salida de video HDMI. Basado en la tecnología de red de comunicación 4G y la tecnología de posicionamiento GPS Beidou. A través de la transmisión 4G, permite la grabación de información de aplicación de la ley móvil y la carga inalámbrica de datos, y a través del software de gestión de monitoreo centralizado, puede lograr monitoreo vinculado a alarmas, gestión remota y análisis de reproducción basado en base de datos, así como la ejecución de software empresarial.
Características del producto:
Dispositivo de entrada de video HDMI portátil, se puede conectar directamente a una cámara DV de mano o a una cámara HDMI, codificación de video H.264/H.265, flujo dual ajustable, admite transmisión de flujo dual.
El sistema operativo LINUX admite transmisión inalámbrica, admite el protocolo TCP/IP completo y puede lograr el acceso de dispositivos a la plataforma, con audio y video, alarmas, ubicación y otros datos transmitiéndose a través de la red;
Función inalámbrica: Admite cualquiera de las redes 2G/3G/4G;
WiFi: WiFi incorporado, puede conectarse a la plataforma a través de WIFI, admite compartir red de punto de acceso; (reservado para funciones ampliables)
Intercomunicador de Voz: Admite intercomunicador de voz dúplex completo entre dispositivo y dispositivo, y dispositivo y plataforma; (Reservado para funciones ampliables)
Función de posicionamiento: Módulo de posicionamiento híbrido GPS y BeiDou incorporado, combinado con la función de posicionamiento auxiliar de estación base, puede localizar con precisión la ubicación geográfica del dispositivo con alta precisión;
Escenarios de aplicación del módulo de transmisión de imágenes inalámbrica 4G en fotografía aérea con drones
Dado que el controlador de vuelo y el sistema de transmisión de imágenes por microondas que acompañan al dron solo tienen un alcance limitado de menos de 1 km, esta distancia está lejos de ser suficiente para aplicaciones de la unidad que requieren monitoreo remoto en tiempo real. Por lo tanto, además del sistema estándar de transmisión de imágenes por microondas de corto alcance, se puede agregar nuestro módulo de transmisión de imágenes inalámbrica 4G para transmitir las imágenes aéreas en tiempo real a una estación de monitoreo a una distancia ilimitada, permitiendo la previsualización remota en tiempo real y el comando y despacho de emergencia.

Estructura de aplicación del producto:

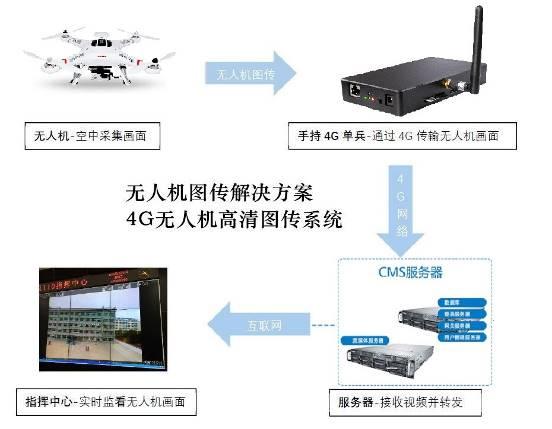

Todo el sistema de aplicación consta de "equipo de transmisión de video individual 4G de front-end + software de servidor de back-end + software de cliente", donde el software del servidor se ejecuta en un servidor de medios de streaming y requiere soporte de red de fibra IP fija.

Escenarios de aplicación industrial:
1、Transmisión en vivo de video del sitio de bodas y sitio de eventos grandes
2. Transmisión en vivo de enseñanza remota en línea
3、Reunión Anual de la Empresa y Transmisión en Vivo de Videoconferencia
4、Respuesta de emergencia de la ciudad para actividades de bienestar público a gran escala, como maratones
5、Cámaras exteriores, drones y otras transmisiones en vivo inalámbricas

Hay dos soluciones:
1）Módulo 4G integrado: Para vuelos a baja altitud que no excedan los 100 metros, dentro del área de cobertura de señal 4G, el módulo NVR de transmisión de imágenes 4G en miniatura se puede instalar directamente dentro del cuerpo del dron, con HDMI conectado a la cámara integrada del dron;
2) Carga de la estación terrestre: Para aplicaciones con altitudes de vuelo superiores a 200 metros, el módulo NVR de transmisión de video 4G no se puede instalar dentro del cuerpo del dron, sino que debe colocarse en la estación terrestre. El puerto de salida de video HDMI de la estación terrestre de microondas, después de recibir el video, se conecta al módulo NVR de transmisión de video 4G, que luego puede transmitir el video del dron al centro de comando y monitoreo a una distancia ilimitada en tiempo real, permitiendo la vista previa remota en tiempo real y el comando y despacho de emergencia;
La estación terrestre del dron o el módulo de transmisión de imágenes 4G a bordo, equipado con un módulo de transmisión de imágenes 4G, permite la transmisión 4G de imágenes de video en tiempo real desde drones DJI, es decir, el dron DJI del extremo frontal transmite contenido de video en tiempo real a la plataforma de servicio de video de fondo a través del módulo de salida de alta definición HDMI y el módulo de transmisión de imágenes 4G, admitiendo la reproducción en tiempo real en clientes de PC y clientes de terminales móviles. El dispositivo admite la red privada del operador (APN o VPDN), utilizando una red privada, aislada de la red pública, para la transmisión de imágenes inalámbrica.

Descripción del Hardware:
Diagrama del Módulo de Transmisión de Imágenes 4G (NVR HDMI 4G):
Tamaño: 70 (L) * 70 (A) * 6 (G) mm

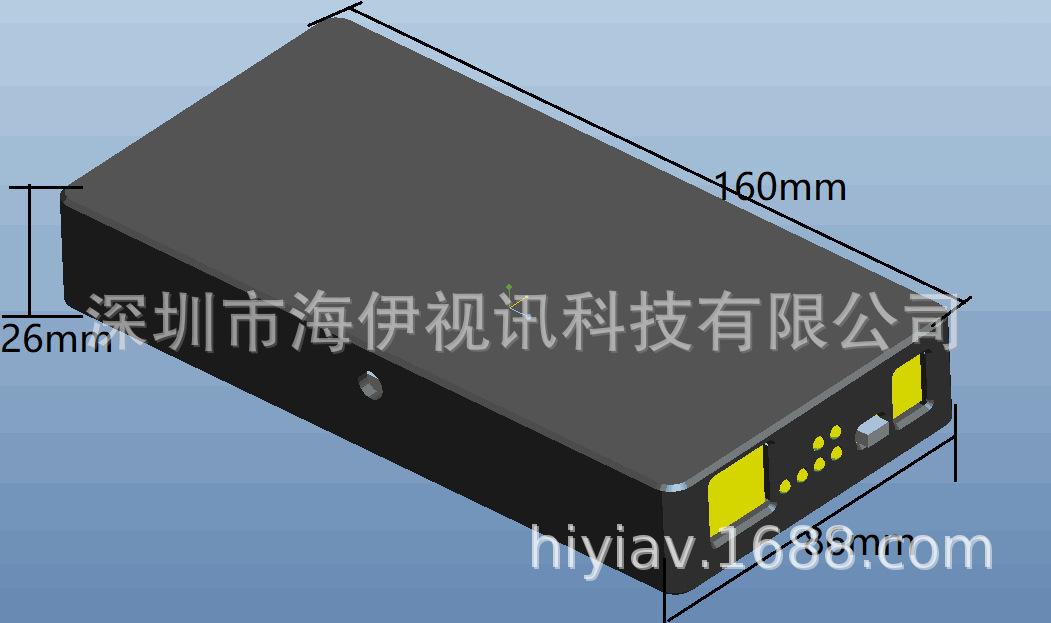

Tamaño del producto terminado: 160 (largo) * 86 (ancho) * 26 (alto) mm

I. Descripción de la Interfaz del Dispositivo

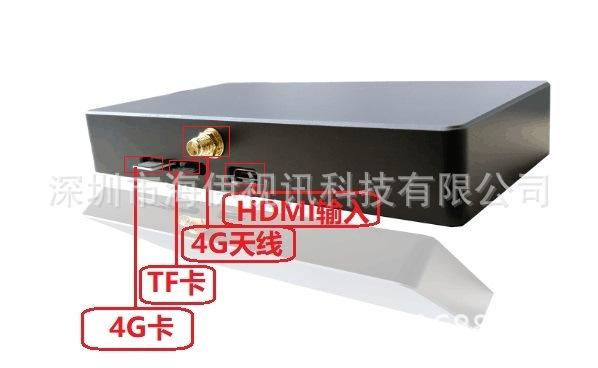

Interfaz SIM: Inserte una tarjeta de teléfono móvil 4G, teniendo en cuenta que la dirección de inserción de la tarjeta es con la muesca de la tarjeta hacia afuera y el lado metálico hacia arriba.
Interfaz TF: Inserte la tarjeta TF, tenga en cuenta que la dirección de inserción de la tarjeta es con la muesca de la tarjeta hacia adentro y el lado metálico hacia arriba.
Antena 4G: Interfaces de antena dual para conectar antenas 4G con cables.
HDMI: Interfaz de entrada de imagen digital de alta definición.

Puerto de red RJ45: puerto para conectar el cable de red, para la interfaz de depuración (expansión posterior de la interfaz de conexión de red por cable, utilizada para conectar un switch o router con cable)

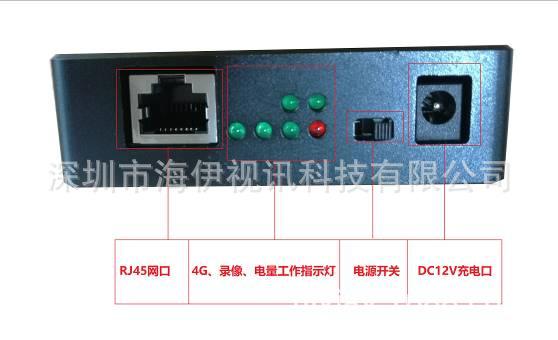

Interruptor de ENCENDIDO/APAGADO: Controla el encendido/apagado del dispositivo, izquierda para encendido/apagado. Derecha para apagado.
Interfaz de CC: La interfaz del cargador se utiliza para cargar la batería interna. Cuando la interfaz se conecta al cargador, la luz indicadora del adaptador se pone roja, lo que indica que se está cargando. Cuando está completamente cargada, la luz verde junto a ella se encenderá. Adaptador estándar de 12V CC, el tiempo de carga es generalmente de alrededor de 2 horas.

II. Parámetros detallados del producto: (especificaciones de parámetros)

Parámetros técnicos
Sistema Operativo LINUX
Procesador Hisilicon3516
Decodificación de Video: 1080P@30fps/40Mbps
Codificación: 1080P@30fps
Entrada de video estándar HDMI
Resolución de video 1080P/1080i/720P
Guardar tarjeta TF
Posicionamiento satelital Admite posicionamiento GPS y BeiDou
Red RJ45 por cable, pase 4G, compatible con 3G
Consumo de energía 12V/300mA aproximadamente 4W (fuente de alimentación de la placa base 5.5V~15V)
Adaptador de corriente 12V/, el adaptador estándar carga completamente en 1.5 horas
Batería de 2600 mAh, no menos de 6 horas en condiciones de transmisión de video

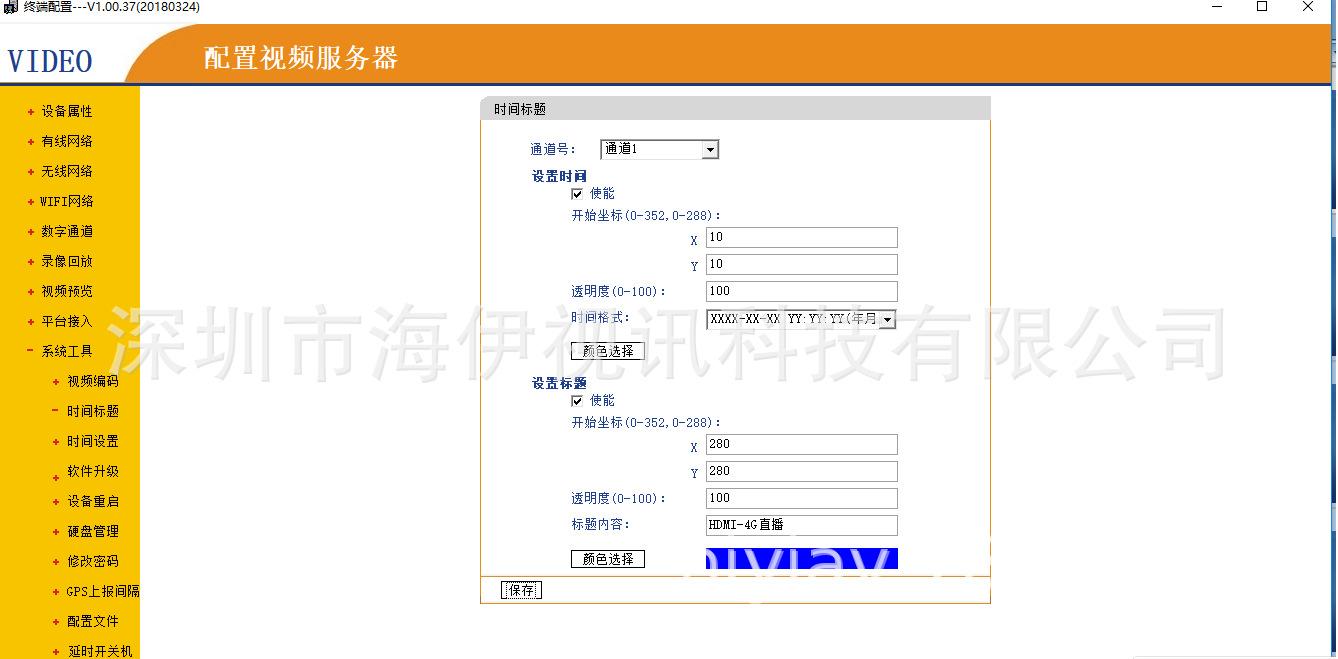

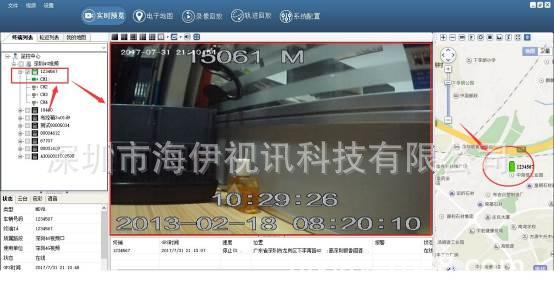

III. Instrucciones del software de transmisión en vivo en el dispositivo, consulte las «Instrucciones de uso del software CMSV» para obtener más detalles

IV. Instrucciones del software de video para cliente de PC, para más detalles consulte el «Manual del usuario del software CMSV»

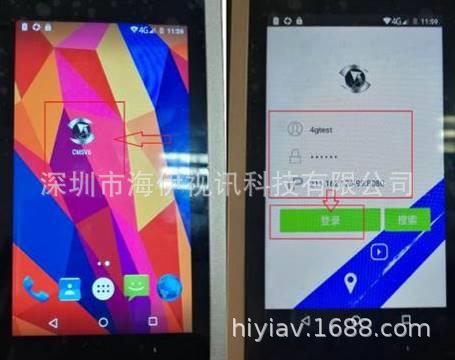

V. Instrucciones para usar software de video en dispositivos móviles como teléfonos móviles
Usa el software del cliente móvil.

Reproducción de pistas, reproducción de video y otras funciones.

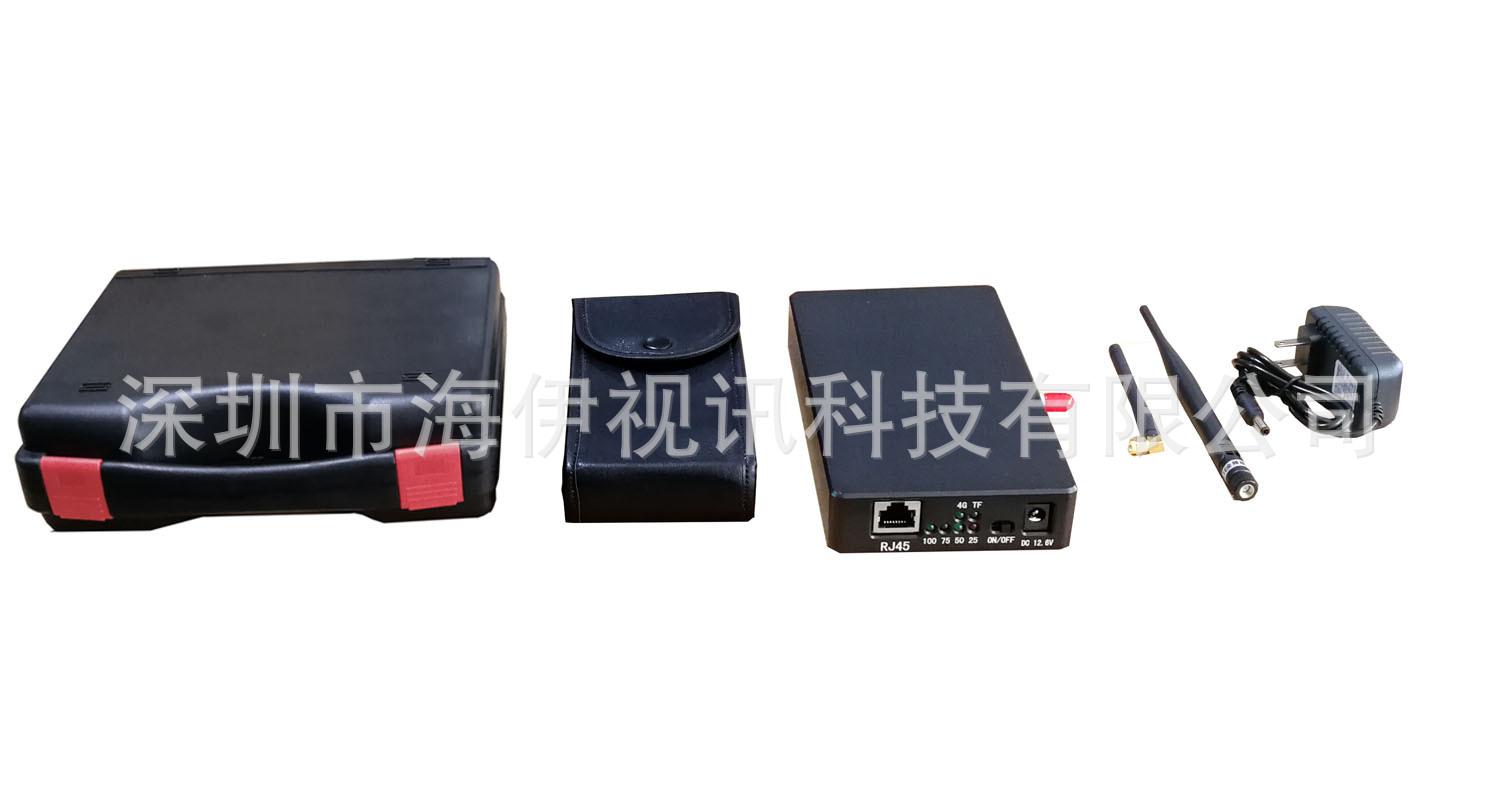

Accesorios del producto:
