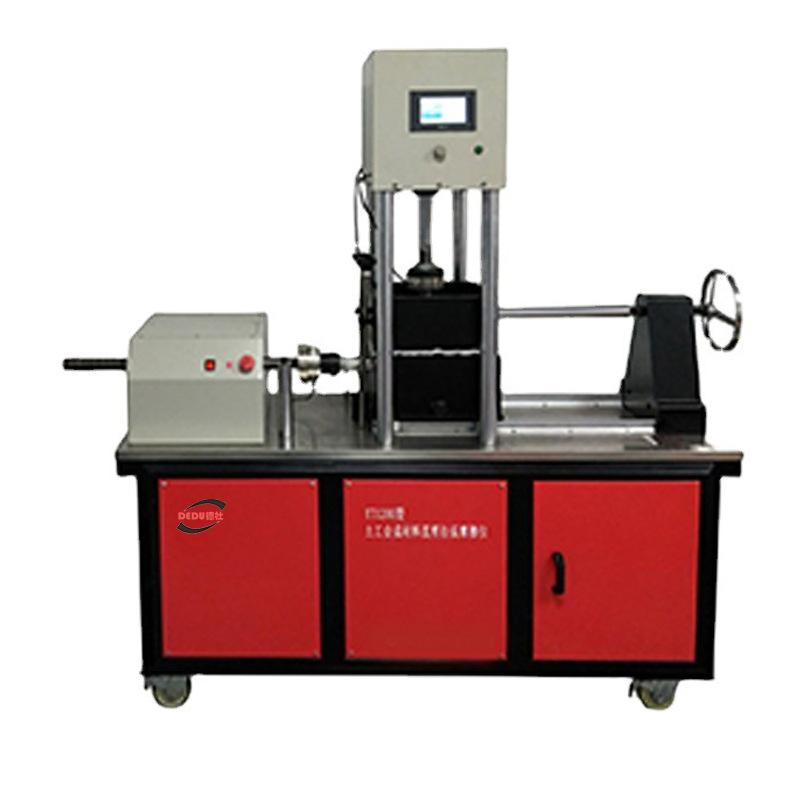

Probador de fricción por corte directo y extracción geosintético tipo YT1200

1. Esta máquina es multifuncional, capaz de realizar pruebas de fricción por corte directo en materiales geotécnicos, así como pruebas de fricción por extracción en materiales geotécnicos.

2. Adopta un sistema de pantalla dual de fuerza normal, fuerza cortante, configurado con sensores de alta precisión, puede mostrar directamente valores de fuerza y datos de desplazamiento;

3. El programa de prueba convierte directamente el esfuerzo cortante a kilopascales, eliminando la necesidad de conversión manual. La fuerza normal se aplica neumáticamente, y el ajuste dinámico del sistema de presión de aire asegura que permanezca en un estado de presión constante.

4. Adopta una superficie de trabajo completamente de acero inoxidable, fácil de limpiar y organizar, previniendo eficazmente que las partículas de suciedad entren en el interior del instrumento.

5. Configure el software de prueba experto JIGAOTEST, con certificado de derechos de autor del software, número de certificado: 2018SR124282

6. El software cuenta con un certificado de informe de prueba de software emitido por una institución nacional de inspección y pruebas, y el informe de prueba debe mostrar la marca "CMA".

7. Frecuencia de adquisición de datos dinámica de más de 3000 veces por segundo, que refleja las propiedades mecánicas del material de forma más objetiva;

8. Control de microcontrolador de grado industrial de 32 bits Philips, convertidor A/D de dieciséis bits, fuerte rendimiento antiinterferencias, transmisión de datos rápida;

9. La computadora procesa informes, gráficos, pantallas o impresiones; admite actualizaciones remotas de software en línea

10. Función del sistema de software de operación: El instrumento se puede conectar a una PC: registra todo el proceso de prueba, muestra diagramas de curvas, fuerza cortante, fuerza de extracción en tiempo real, y puede calcular datos como fecha de prueba, esfuerzo cortante, desplazamiento horizontal y diagramas de curvas. Puede analizar el proceso de cambio de datos de cada etapa durante la prueba en detalle, y varios indicadores estadísticos como los valores CV se pueden guardar y se pueden exportar a una tabla de Excel a voluntad.

El probador de corte directo y fricción por extracción de materiales geotécnicos tipo YT1200 se utiliza para pruebas de fricción por corte directo entre diversos geosintéticos y materiales suelo-roca, y pruebas de fricción de resistencia a la extracción de geosintéticos en suelo y suelo circundante.

【Cumple con los estándares】

JTG E50-2006 T1129 Procedimiento de Prueba para Geosintéticos para Ingeniería de Carreteras Prueba de Características de Fricción por Corte Directo

JTG E50-2006 T1130 Procedimiento de Prueba para Geosintéticos para Ingeniería de Carreteras Prueba de Características de Fricción por Extracción
SL235-2010 Código de Prueba Hidráulica para Materiales Geotécnicos
GB/T17635.1-98 Determinación de las Características de Fricción de Geotextiles y Productos Relacionados

Nota: Cumplir con los estándares anteriores, pero no limitado a los estándares anteriores;

1、Rango de estrés: 50KN
2、Tamaño estándar de caja de corte para autopista：300×300×150mm
Dimensiones de la caja de prueba de extracción: 250×200×200mm

Opcional:

Tamaño estándar de caja de corte hidráulica: 80×80mm (cajas superior e inferior)
Tamaño de la cámara de prueba de tracción: 400×250×250mm
3、Carrera de desplazamiento：200mm
4、Precisión de desplazamiento：0.01mm
5、Precisión del esfuerzo cortante: 0.5%
6、Rango de fuerza normal: 0-200KPa
7、Precisión de la fuerza normal: 1 KPa
8、Ajuste de velocidad continuo: 0.1-20 mm/min
9. Voltaje de alimentación: 220V (50HZ±1%)

10. Dimensiones: 1600*600*1750

11. Peso: 450 kg
