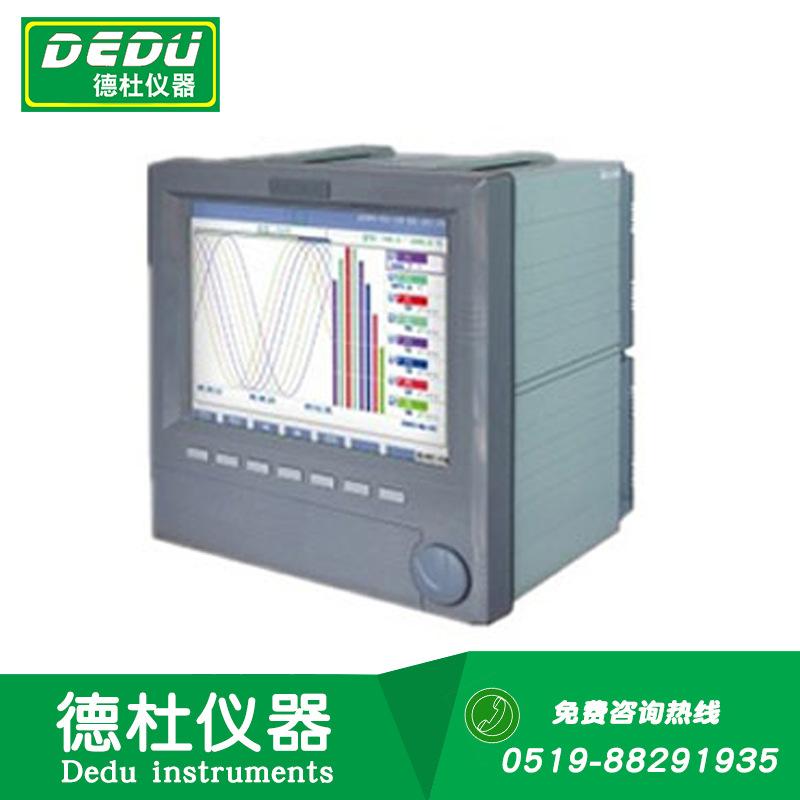

Grabador sin Papel Serie Sup8000B Canales 1-40 Pantalla a Color de 10.4 Pulgadas

Serie SUP8000B Canales 1-40 Pantalla a Color de 10.4 Pulgadas Registrador sin Papel


1、Pantalla LCD de 10.4 pulgadas 680*480 a todo color

2、Adopta un microprocesador ARM importado de alta velocidad y alto rendimiento

3. Adopta botones de silicona de alta calidad, más fáciles de usar

4、hasta 40 canales analógicos, 24 canales de salida de alarma, 8 salidas analógicas y 8 canales de salida de distribución de energía

5、Muestra datos en tiempo real o recupera datos históricos en diversas formas para satisfacer diversas necesidades

6、Interfaz de tarjeta CF, conveniente para leer y transferir datos

El registrador sin papel de pantalla a color de longitud media SUP8000B es un nuevo tipo de registrador diseñado y producido para las necesidades reales de diversos sitios industriales, y puede utilizarse para registrar señales de presión, señales de temperatura, etc.

El registrador sin papel con pantalla a color SUP8000B integra múltiples funciones como visualización, procesamiento, registro, integración, alarma y distribución de energía; adopta una pantalla LCD TFT a color verdadero de 10.4 pulgadas y 640x480. Con una interfaz de pantalla en chino. La pantalla es grande y clara; la combinación de botones y una perilla hace que la operación sea más flexible y conveniente, adaptándose a los hábitos operativos del personal industrial; se utiliza NANA FLASH de gran capacidad en el interior como medio de almacenamiento interno, realizando verdaderamente la potente función de registro del registrador sin papel, mientras que se utiliza una tarjeta CF como medio de almacenamiento externo, que puede transferir los datos que necesitan ser guardados a una computadora u otros dispositivos para su almacenamiento o impresión a través de la tarjeta CF.

Modelo del Producto: SUP8000B

Pantalla: Pantalla LCD TFT de color verdadero de 10.4 pulgadas 640*480 64 colores

Número de canales: hasta 40 canales, entrada de señal universal

Señal de entrada: Señal estándar Tipo II: 0-10mA, 0-5V

Señal estándar Tipo III: 4-20mA, 1-5V

Termopar: B、S、K、E、T、J、R、N、Wre3-25、Wre5-26、EA-2

Detector de temperatura de resistencia: PT100, Cu50, JPT100

Otras señales no estándar: 0-20mV, 0-100mV, -10-10V, 0-10V, -5-5V, 0-1V y 0.2-1V

Función de salida: Salida de distribución de energía: Canal único 100mA, 24VDC

Salida analógica: 4-20mA (opcional)

Salida de alarma: hasta 32 salidas de relé de alarma, 250 VCA, contactos normalmente abiertos de relé de 3 A (opcional)

Precisión：±0.2%FS

Impedancia de entrada: La entrada de señal de corriente estándar es de 250 Ω, otras entradas de señal son mayores de 20 MΩ

Aislamiento: Voltaje de aislamiento entre canal y tierra mayor a 500VAC, corriente de fuga 10mA, 1 minuto

Watchdog: Chip WATCHDOG integrado para garantizar el funcionamiento seguro y fiable a largo plazo del host

Reloj en tiempo real: Utiliza un reloj de tiempo real de hardware, alimentado por una batería de litio después de un corte de energía, error máximo del reloj ±1 minuto/mes

Protección contra apagado: Todos los datos se almacenan en memoria NAND FLASH, lo que garantiza que todos los datos históricos y los parámetros de configuración no se perderán debido a un corte de energía.

Métodos de comunicación: RS-485 y RS-232 opcionales (pero no se pueden usar simultáneamente, donde el bus serie RS-485 está aislado del host), puede conectar una microimpresora externa

Protocolo de comunicación: Adoptar el protocolo de comunicación R-Bus o ModBus

Velocidad en baudios: 1200 bps, 2400 bps, 4800 bps, 9600 bps, 12000 bps, 19200 bps, 38400 bps, 57600 bps seleccionable

Período de muestreo: 1 segundo, es decir, cada canal se muestrea una vez por segundo

Intervalo de grabación: 1, 2, 4, 6, 15, 30, 60, 120, 240 segundos nueve niveles para elegir

Contenido de almacenamiento: 32M, 64M, 128M tres capacidades de almacenamiento opcionales

Tiempo de almacenamiento: El tiempo específico se determina según el intervalo de grabación y el número de canales. Los datos se pueden almacenar durante diez años sin pérdidas.

Fuente de alimentación: Voltaje: 100-240VCA; Frecuencia: 47-63Hz; Consumo máximo de energía: 30VA

Tamaño: Dimensiones externas 288 mm*288 mm*244 mm; Tamaño de apertura 282 mm+1*282 mm+1


modelo del producto:
