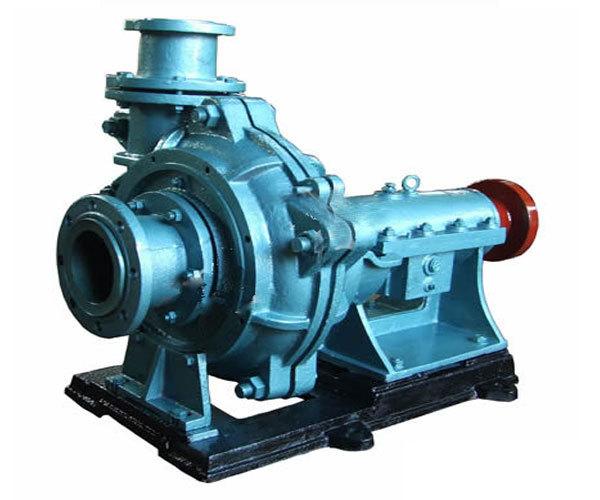

La bomba de lodo PNJ es una bomba de lodo centrífuga horizontal de una sola etapa y succión. Las piezas de paso están fabricadas en caucho, un material de larga vida útil, apto para el transporte de lodos corrosivos. La separación entre el impulsor y la camisa, así como entre el impulsor y la placa de protección, se puede ajustar para mantener una alta eficiencia de trabajo. El sello del eje consta de dos estructuras: impulsor auxiliar y empaquetadura. Cuando se utiliza la estructura de sello del impulsor auxiliar, la altura de inyección de entrada no debe superar los 5 m; cuando se utiliza la empaquetadura, se debe inyectar agua del sello del eje con una presión de trabajo superior a 1 kg/cm².

2PNJFB

2--Diámetro de salida de la bomba (pulgadas)

P--Bomba de impurezas

J--Caucho

F--Resistencia a la corrosión

A--Primera mejora

B--La segunda mejora.

Material: Según los diferentes usos, los ejes de las bombas PNJ y PNJF están hechos de acero al carbono y acero al níquel-cromo respectivamente, las vainas están hechas de caucho resistente al desgaste, caucho resistente al ácido resistente al desgaste y placa de acero respectivamente, y los impulsores están hechos de marcos de acero fundido (las bombas 25PN y 25PNJF están hechas de marcos de hierro fundido) con revestimientos exteriores de caucho resistente al desgaste, caucho resistente al ácido resistente al desgaste y caucho respectivamente.

Tipo de sellado: Las bombas PNJ y PNJF cuentan con dos estructuras de sellado diferentes: empaquetadura e impulsor auxiliar (las bombas 25PNJ y 25PNJF solo cuentan con una estructura de sellado para el impulsor auxiliar). La estructura de sellado generalmente se suministra como empaquetadura. Si se selecciona un impulsor auxiliar, debe indicarse al realizar el pedido. Si la bomba utiliza un impulsor auxiliar, la altura de llenado de entrada no debe superar los 5 metros de columna de agua (las bombas 25PNJ y 25PNJF no deben superar los 1,5 metros de columna de agua).

La salida de descarga de los modelos 2PNJB y 2PNJFB puede girar en diferentes direcciones a intervalos de 45°. La salida de descarga de la bomba 4PNJFB puede girar en diferentes direcciones a intervalos de 45° dentro de un rango de 270°. La salida de descarga de los modelos 6PNJB y 6PNJFB puede girar en diferentes direcciones a intervalos de 30° dentro de un rango de 270°. La salida de descarga de los modelos 25PNJ y 25PNJF puede girar en diferentes direcciones a intervalos de 90°. Salvo que se especifique lo contrario, la salida siempre se suministra verticalmente hacia arriba. El sentido de rotación de la bomba es antihorario visto desde la dirección de la transmisión.
