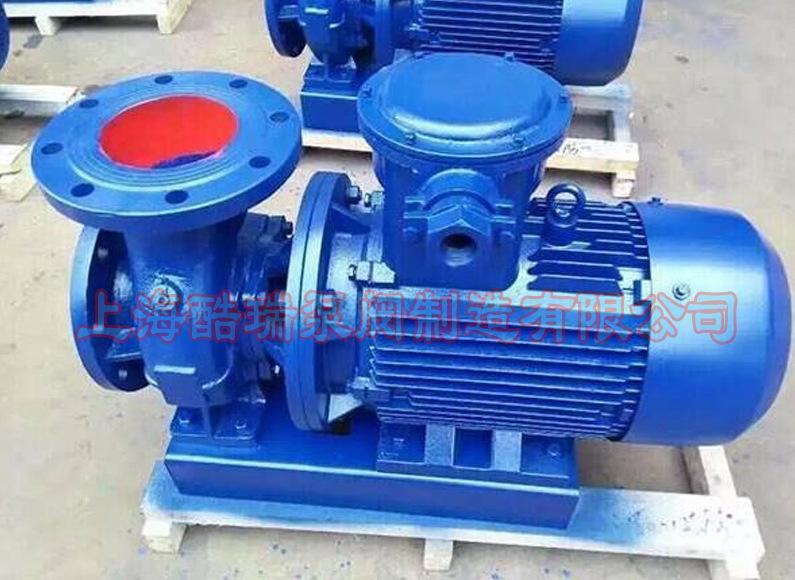

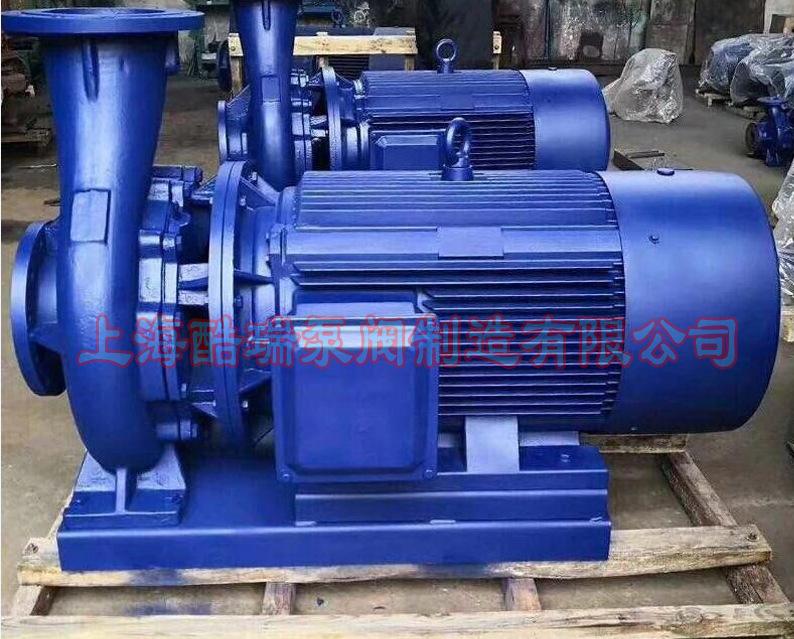

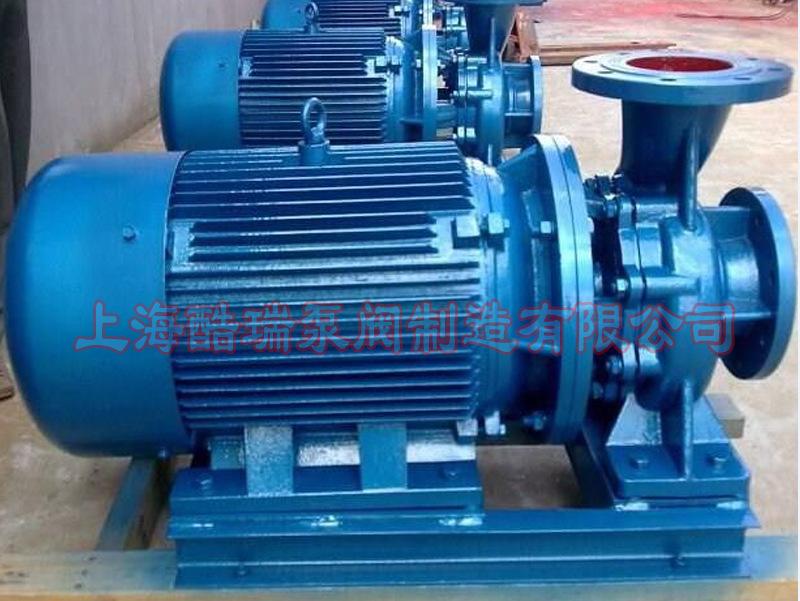

Bomba Centrífuga Vertical para Tubería Isg Bomba Centrífuga de Agua de una Sola Etapa Resistente a Altas Temperaturas Bomba Universal para Tubería de Agua Caliente y Fría









Características del Producto de la Bomba Centrífuga de Tubería Horizontal ISW:



1. Funcionamiento suave: La concentricidad del eje de la bomba y el equilibrio estático y dinámico del impulsor hacen que la bomba funcione suavemente sin vibraciones.
2. No es fácil que haya fugas: Los sellos mecánicos hechos de diferentes materiales aseguran que no haya fugas al transportar diferentes medios.
3. Bajo nivel de ruido: La bomba de agua con dos rodamientos de bajo ruido funciona suavemente.
4. Baja tasa de fallas: estructura simple y razonable.
5. Mantenimiento fácil: reemplazar sellos y rodamientos es simple y conveniente.
6. Ahorra espacio: La salida puede estar en tres direcciones: izquierda, derecha y hacia arriba, lo cual es conveniente para la disposición e instalación de la tubería y ahorra espacio.
7. La bomba horizontal de agua limpia ISW se utiliza para transportar agua limpia y otros líquidos similares al agua limpia. Es adecuada para el suministro de agua industrial y urbano, el suministro de agua presurizado para edificios de gran altura, el riego por aspersión de jardines, la presurización, el transporte a larga distancia, la refrigeración HVAC, la presurización de agua fría y caliente para baños y otros usos, y el acoplamiento de equipos. La temperatura de funcionamiento es T≤80℃.
8. La bomba horizontal de agua caliente ISWR es adecuada para: metalurgia, industria química, textil, fabricación de papel, así como hoteles y restaurantes, transmisión de refuerzo de agua caliente de calderas y sistema de calefacción urbana. Temperatura de funcionamiento tipo ISWR T≤120℃.
9. La bomba química horizontal ISWH se utiliza para transportar líquidos sin partículas sólidas, que son corrosivos y tienen una viscosidad similar a la del agua. Es adecuada para los sectores del petróleo, químico, metalúrgico, energía eléctrica, fabricación de papel, alimentos y fibras sintéticas. La temperatura de funcionamiento es -20℃～+120℃.
10. La bomba de aceite de tubería horizontal ISWB se utiliza para transportar gasolina, queroseno, diésel y otros productos petrolíferos o líquidos inflamables y tardío-explosivos. La temperatura del medio transportado es -20℃～+120℃.







 Usos Principales de la Bomba Centrífuga de Tubería Horizontal ISW:



1. La bomba centrífuga horizontal de agua limpia ISW se utiliza para transportar agua limpia y otros líquidos similares al agua limpia. Es adecuada para suministro y drenaje de agua industrial y urbano, suministro de agua presurizado para edificios de gran altura, riego por aspersión de jardines, presurización, transporte a larga distancia, refrigeración HVAC, presurización de agua fría y caliente para baños y otros equipos. La temperatura de funcionamiento t≤80℃.
2. La bomba de agua caliente horizontal ISWR es adecuada para: metalurgia, textil, fabricación de papel y transmisión de refuerzo de agua caliente para calderas de hoteles y restaurantes y sistema de calefacción urbana. La temperatura de uso del tipo ISWR es t≤120℃.
3. La bomba química horizontal ISWH se utiliza para transportar líquidos sin partículas sólidas, que son corrosivos y tienen una viscosidad similar a la del agua. Es adecuada para los sectores del petróleo, la metalurgia, la electricidad, la fabricación de papel, la alimentación y las fibras sintéticas. La temperatura de funcionamiento es -20℃～+120℃.
4. La bomba de aceite de tubería horizontal ISWB se utiliza para transportar gasolina, queroseno, diésel y otros productos petrolíferos o líquidos inflamables y explosivos. La temperatura del medio transportado es de -20 a +120℃.









 Diagrama estructural de la bomba centrífuga de tubería horizontal ISW:









 Parámetros de rendimiento de la bomba centrífuga de tubería horizontal ISW:


















 Diagrama de Instalación de Bomba Centrífuga de Tubería Horizontal ISW:

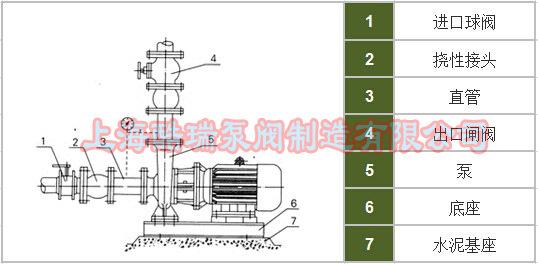

I. Instalación Rígida

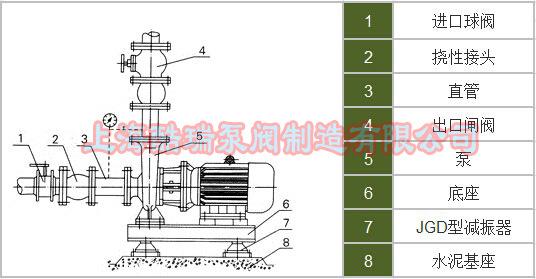

                  Dos, Instalación Flexible





1. Antes de la instalación, revise cuidadosamente si hay objetos duros en el cuerpo de la bomba para evitar daños al impulsor y al cuerpo de la bomba durante el funcionamiento.
2. Durante la instalación, no se permite agregar volumen de tubería a la bomba para evitar la deformación de la bomba y afectar el funcionamiento normal.
3. Apriete los pernos de anclaje para evitar que la vibración afecte el rendimiento de la bomba durante el arranque.
4. Instale válvulas reguladoras en las tuberías de entrada y salida de la bomba, e instale un manómetro cerca de la salida de la bomba para controlar que la bomba funcione dentro de las condiciones de operación nominales y asegurar el uso normal de la bomba.
5. Si se instala una válvula de retención en la tubería de descarga, debe instalarse fuera de la válvula de compuerta.
6. Los métodos de instalación de la bomba se dividen en instalación de conexión rígida e instalación de conexión flexible.







 Bomba centrífuga de tubería horizontal ISW Neumática y parada:



1. Mantenimiento y cuidado durante la operación

1. La tubería de entrada de agua debe llenarse con líquido, y está prohibido que la bomba funcione durante mucho tiempo en estado de cavitación.
2. Revise el valor de la corriente del motor regularmente y asegúrese de que no exceda la corriente nominal del motor.
3. Después de que la bomba ha estado funcionando durante mucho tiempo, debido al desgaste mecánico, la unidad hará mucho ruido y vibrará. La unidad debe detenerse para su inspección y las piezas desgastadas deben reemplazarse. El período de revisión de la unidad es generalmente de un año.

(II) Mantenimiento y cuidado del sello mecánico
1. La lubricación del sello mecánico debe estar limpia y libre de partículas sólidas.
2. Está estrictamente prohibido que los sellos mecánicos funcionen en condiciones de rectificado en seco.
3. Antes de arrancar, la bomba (motor) debe girarse varias veces para evitar daños al anillo de sellado causados por un arranque repentino.
4. La tolerancia de fuga del sello es de 3 gotas/minuto, de lo contrario debe repararse.









 Mantenimiento de Fallas de la Bomba Centrífuga de Tubería Horizontal ISW:
