Prensa Infrarroja 769YP-30T









769YP-30T se utiliza principalmente para la preparación de muestras sólidas de espectrofotómetro infrarrojo y varias pastillas de polvo pequeñas. Se usa ampliamente en las industrias de catálisis, silicato, baterías, cerámica y metalurgia de polvos.









769YP-30T	Parámetros técnicos
rango de presión	0~30Tonelada(0~35MPa）
Diámetro del pistón	Φ105 mm
Carrera del pistón	20 mm
Espacio de trabajo	140×140×150mm
Estabilidad de presión	≤1MPa/5min
peso	50Kilogramo
Dimensiones	325*230*550mm



Conversión de presión

Presión real del cilindro de aceite (toneladas)	4.3	8.6	12.9	17.2	21.5	25.8	30
Valor de indicación de presión (MPa）	5	10	15	20	25	30	35



Solución de problemas:

Falla	razón	Método de exclusión
Sin presión	1. El sello de bola de acero en el puerto de la válvula de salida de aceite 16 no está apretado o hay materia extraña. 2. Sin aceite	1. Usa una llave hexagonal de 6 mm para desenroscar el tornillo de la válvula 16, saca el resorte y luego usa una varilla de hierro o un tornillo de 6 mm, con un extremo sujetando la bola de acero y el otro extremo unido con un imán, para succionar la bola de acero, limpiar las limaduras de hierro o la materia extraña, y luego volver a montarlos en secuencia; 2. Desenrosque el tornillo de la válvula 15, inyecte aceite, tape el orificio de la válvula con el dedo, arranque la máquina y apriete el tornillo de la válvula 15 cuando sienta que tiene mucha potencia; 3. Añada aceite de motor limpio No. 30 por el orificio de llenado de aceite;
Presión inestable y lenta	1. Fuga de aceite 2. La fuerza de apriete de la válvula de drenaje de aceite 7 no es suficiente. 3. Hay gas residual en la bomba de émbolo pequeña 12 4. Hay gas residual en el pistón grande 6	1. Verifique la fuga de aceite, apriétela o elimínela 2. Apriete el volante de la válvula de drenaje 7 3. Incline toda la máquina 90°, es decir, mueva la palanca 11 varias veces con la superficie hacia arriba (apriete el tornillo del orificio de llenado de aceite 13 al inclinarla hacia atrás) 4. Desenrosque el tornillo grande en la parte superior, cierre la válvula de drenaje 7 y presurice hasta que el aceite rebose, luego apriete el tornillo superior.
Doblado de tornillos	1. La presurización 769YP-15A excede los 25 MPa La presurización 769YP-24B excede los 40 MPa La presurización 769YP-30T excede los 35 MPa 2. La tuerca grande de la columna está floja	1. Endereza o actualiza el husillo 2. Apriete la tuerca grande a tiempo

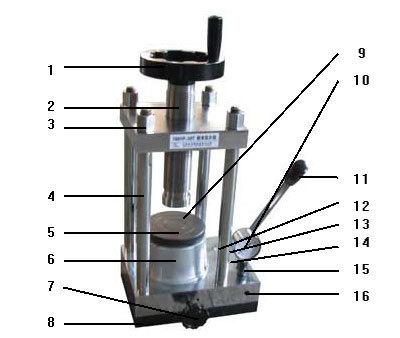

Estructura del instrumento

1, Volante2, Tornillo3、Nueces4, Columna5, Cubierta superior6, Tanque de aceite grande7,Losas8,Pozo de petróleo9,Espacio de trabajo

10, Manómetro11, Mango de presión manual12, bomba de émbolo13, Tornillo del orificio de llenado de aceite14, Tornillo limitador15, Válvula de succión

16, Válvula de salida de aceite



Principio del circuito

Cuando trabaje, válvula de drenaje7Cerrar. Balancear la manija de presión manual11, petróleo del pozo petrolero8Válvula de Retención Zhongjing15Succión, a través de la válvula de salida de aceite16Presionar hacia afuera en el pistón grande6De esta manera, la energía se almacena continuamente para formar aceite a alta presión, que luego10Cuando se abre la válvula de drenaje de aceite,7, puedes descargar.



Instrucciones de funcionamiento

Primero atornille el orificio de aceite13Aflojar y apretar la válvula de drenaje en el sentido de las agujas del reloj7, coloque el molde en el banco de trabajo5El centro del2Después de apretar, agite la manija de presión manual hacia adelante y hacia atrás11, alcanzar la presión requerida, mantener la presión, y luego aflojar la válvula de liberación de aceite en sentido contrario a las agujas del reloj7, retire el molde.



Notas

（1）Antes de usar, debe aflojar el tornillo del orificio de llenado de aceite13, la prensa de tabletas puede funcionar normalmente

（2) Regularmente en el husillo2y bomba de émbolo12Añadir aceite lubricante

（3) La presión no debe exceder el rango de presión de la máquina, de lo contrario será peligroso.

（4) Use prensa de tabletas limpia46El aceite de motor número 1 es adecuado, y el líquido de frenos no debe usarse.

（5) Sienta la manija de presión manual al agregar presión11Potente, pero manómetro10Si no hay indicación, descargue la presión inmediatamente y revise el manómetro.10

（6) Para máquinas nuevas o aquellas que no se han utilizado durante mucho tiempo, apriete ligeramente la válvula de drenaje de aceite antes de usar y presurice a20~25MPaDescargar inmediatamente, repetir continuamente2~3Después de eso, puedes usarlo normalmente.

（7) Pistón grande6No excedas la distancia de viaje20 mm
