A3212ELHLT-t Interruptor de Efecto Hall Latch Bipolar de Micropotencia SMD SOT-23 Serigrafía 12e/212

A3212ELHLT-T SMD Micropower Interruptor de Efecto Hall Bipolar de Enganche SOT-23 Marcado 12E/212

Aplicación: Teléfono móvil, PHS, Teléfono inalámbrico, Portátil, Circuito de tapa de PDA, Contador inteligente remoto de medidor de agua, Contador inteligente remoto de medidor de gas

La serigrafía puede ser diferente para diferentes productos electrónicos de diferentes marcas y años. Las imágenes en Internet son solo para referencia. Consulte los productos reales enviados. Si tiene algún requisito especial, comuníquese primero con el servicio al cliente.

Interruptor de Efecto Hall de Micropotencia, Ultra-SensibleA3211yA3212serie

Características y beneficios

AEC-Q100Certificación Automotriz

Operación de micropotencia

existirnorteExtremo oSCorriendo sobre el poste

2.5a3,5 VFuncionamiento con batería

Estado Estable del Helicóptero

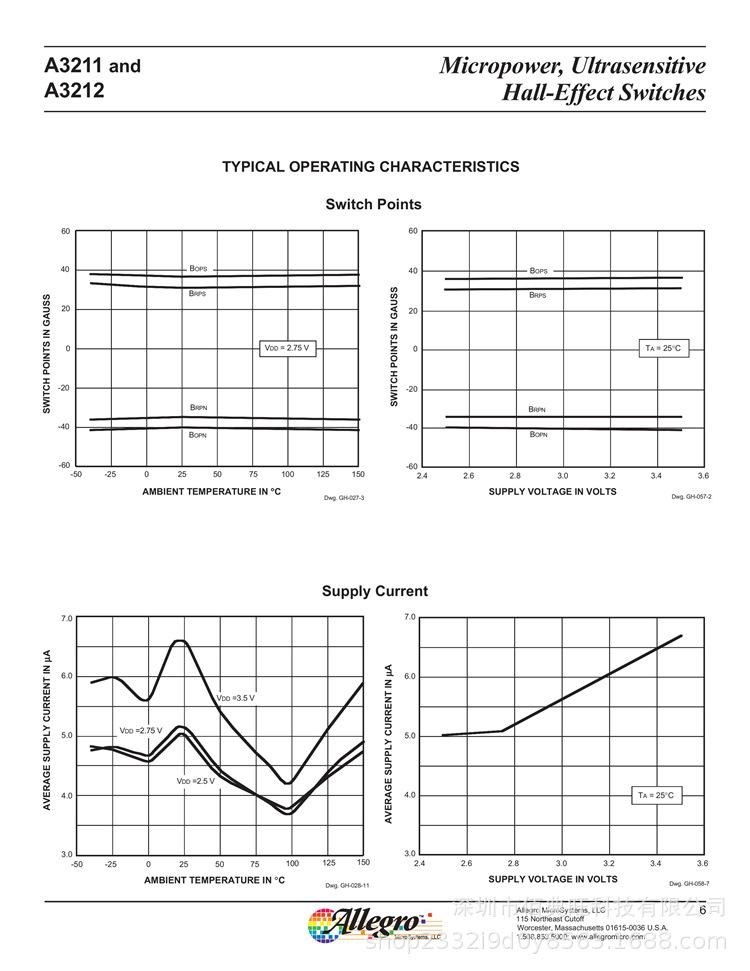

Excelente estabilidad de temperatura

especialBaja desviación del punto de conmutación

bienTrabajo físicoInsensibilidad a la presión

altoESDFunción protectora

Fiabilidad de estado sólido

mini

Fácil de fabricar, con independencia de polos magnéticos

ilustrar

A3211yA3212El circuito integrado es un interruptor de efecto Hall ultrarrápido, independiente de la polaridad, con una salida digital de tipo flip-flop.

Estos dispositivos son particularmente adecuados para dispositivos portátiles que funcionan con baterías, como teléfonos celulares y inalámbricos, buscapersonas y dispositivos de manollevarcomputadora.2.5a3,5 Voperación y un esquema de registro de horas único a través de2,75 VLa fuente de alimentación reduce el requisito promedio de potencia operativa a menos de15μW。

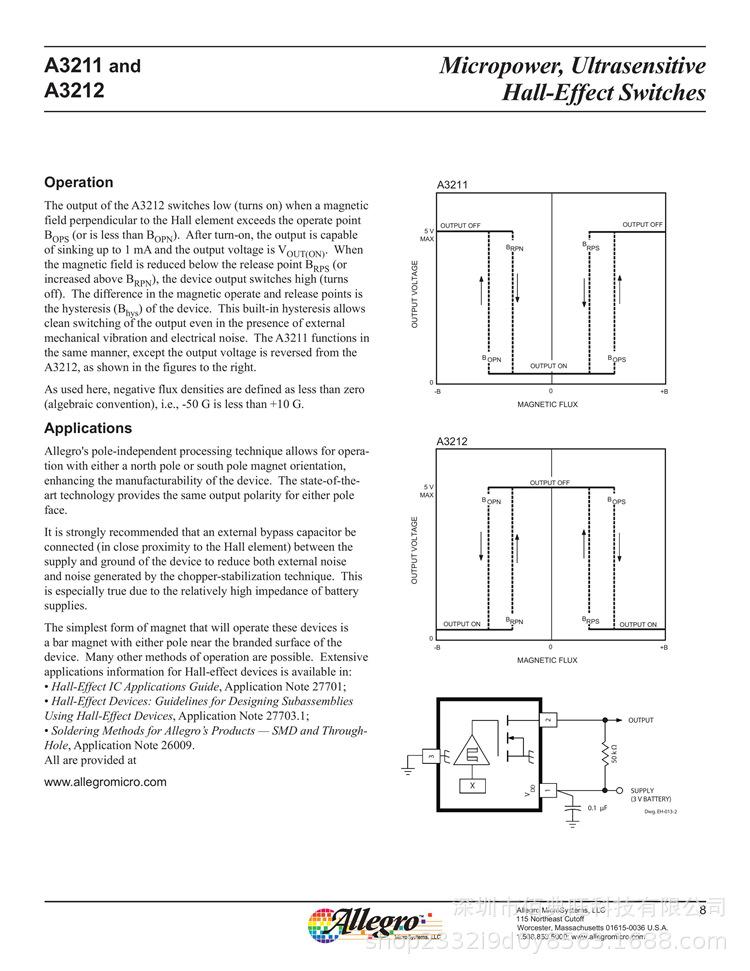

A diferencia de otros interruptores de efecto Hall, tiene suficiente resistencia.norteExtremo oSEl extremo se abriráA3212La salida en ausencia de un campo magnético, la salida se apaga.A3211Se proporciona una salida invertida. La independencia de polaridad y los requisitos mínimos de energía permiten que estos dispositivos reemplacen fácilmente los interruptores de lengüeta para una fiabilidad superior y una facilidad de fabricación, eliminando al mismo tiempo el requisito de acondicionamiento de señal.

Esto reduce el voltaje de offset residual típicamente causado por el sobremoldeo del dispositivo, las dependencias de la temperatura y las tensiones térmicas mediante la estabilización por chopper (cancelación dinámica de offset).

El dispositivo incluye en un solo chip de silicio un generador de voltaje Hall, un amplificador de señal pequeña, estabilización por chopper, un latch y unTransistor de efecto de campoSalida. AvanzadoCMOSEl procesamiento se utiliza para aprovechar los bajos requisitos de voltaje y potencia, la compatibilidad de componentes, los errores de offset de entrada muy bajos y las geometrías de componentes más pequeñas.

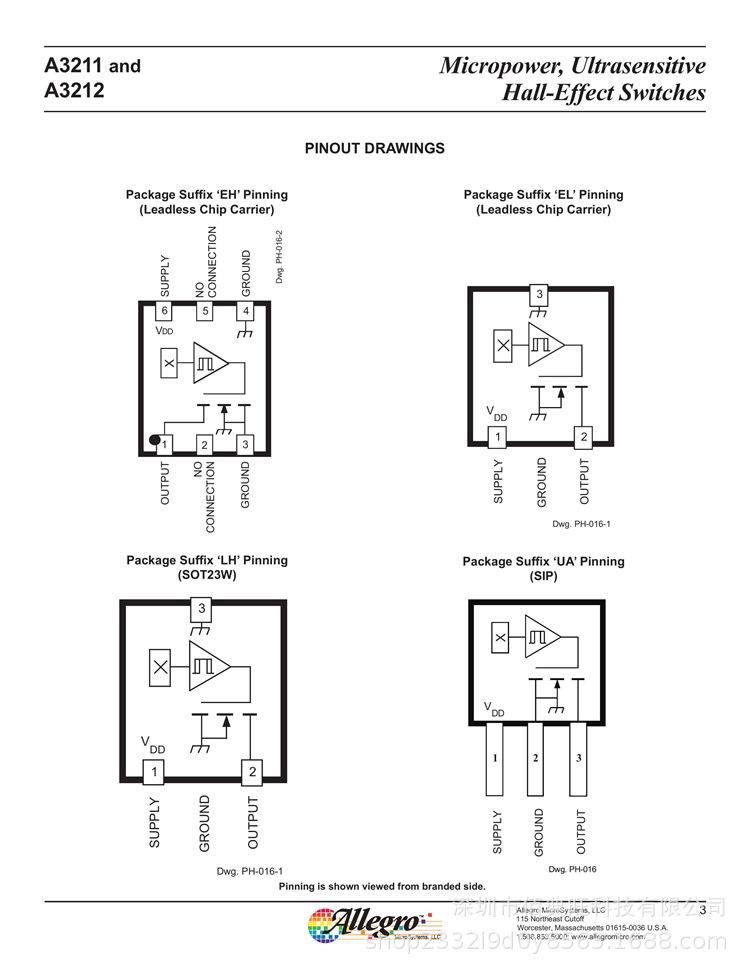

Cuatro tiposencapsulaciónlos estilos proporcionan soluciones optimizadas magnéticamente para la mayoría de las aplicaciones.

Pequeño bajoformaMontaje en superficieencapsulacióntipoEHyEL(La altura nominal es0,75y0,50 mm) es material libre de plomo,

LHEs un3AgujaformadeSMD,yUAEs un montaje de tres pines de agujero pasante.

El empaque no contiene plomo, con un sufijo de100%Marco de plomo estañado mate.

Aviso:

Por favor póngase en contactoAllegropara obtener opciones adicionales de embalaje y manipulación.

A3211EELLT-T A3212EELLT-T A3212EELHT-TporDFNencapsulaciónLos productos vendidos bajo el nombre Allegro no son adecuados para aplicaciones automotrices.

La variante ya no está en producción. El dispositivo no debe utilizarse para nuevas aplicaciones de diseño. Las muestras ya no están disponibles.

Fecha de cambio de estado:2015Año06luna1día(A3212EEHLT-T），2015Año12luna1día(A3211EEHLT-T）。

A3211ELHLT-T A3212ELHLT-TPara ventas automotrices, por favor contacte a un Ingeniero de Aplicación de Campo.

A3211EELLT-T A3212EELLT-TLa variante está en producción pero ha sido identificada como la última comprada. Esta clasificación indica que el producto es obsoleto y se ha emitido un aviso. Las ventas de este dispositivo están actualmente restringidasda las aplicaciones de clientes existentes. Los dispositivos no deben comprarse para aplicaciones de nuevo diseño en un futuro próximo. Las muestras ya no están disponibles. Fecha del cambio de estado:2016Año9luna1Día.
