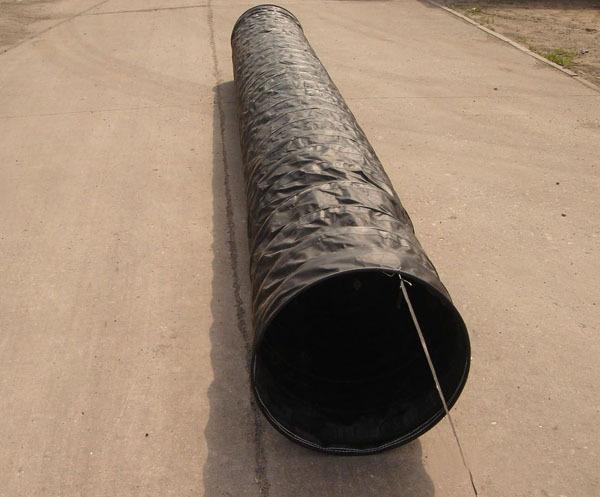

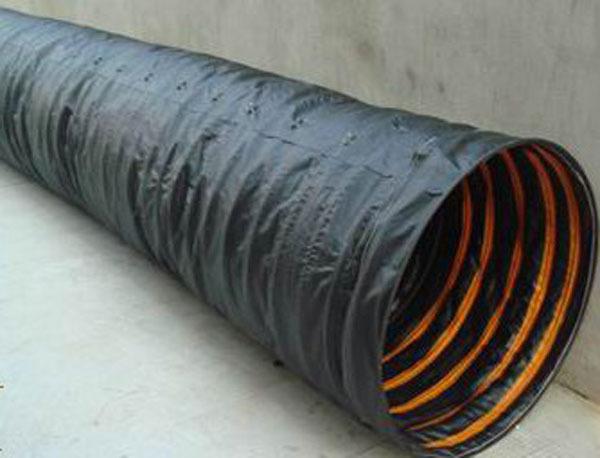

Rendimiento de Parámetros del Principio de la Estructura del Conducto de Aire de Presión Negativa Cotización al Contado Conducto de Aire de Presión Negativa

Aplicación: Utilizado para ventilación por presión negativa en minas de carbón, túneles y ventiladores locales subterráneos;
Tipos de conductos de aire: Los conductos de aire se dividen en conductos de aire de presión negativa de tela recubierta de goma, conductos de aire de presión negativa de tela recubierta de plástico y conductos de aire de presión negativa de tela recubierta de goma-plástico según el material de recubrimiento.
1-anillo de extremo 2-línea de instalación del anillo de elevación 3-anillo de elevación 4-lado inverso
Tolerancia de tamaño del proyecto (mm)
Diámetro del cilindro neumático (D) 300 400 450 500 600 800 1000 0±6
Longitud del conducto de aire (L) 5 10 20 0±100
Nota: 1. Los conductos de forma especial, codos, tes, etc. con tamaños o formas de conducto especiales se pueden fabricar según los requisitos del comprador.
2. Si existen requisitos especiales para las especificaciones de los accesorios metálicos, como anillos colgantes para conductos de aire y anillos finales, estos deberán ser acordados por las partes de suministro y demanda.
3. La longitud L de los bordes invertidos en ambos extremos del conducto de aire es de 150-200 mm.
Informe de prueba de rendimiento de ventilación de conducto de aire
Diámetro del tubo de viento, mm Resistencia al viento por 100 metros (N·S 2 /M 8 )
300 ≤811.0
400 ≤196.0
450 ≤122.0
500 ≤54.0
600 ≤24.0
800 ≤6.0
1000 ≤2.0
