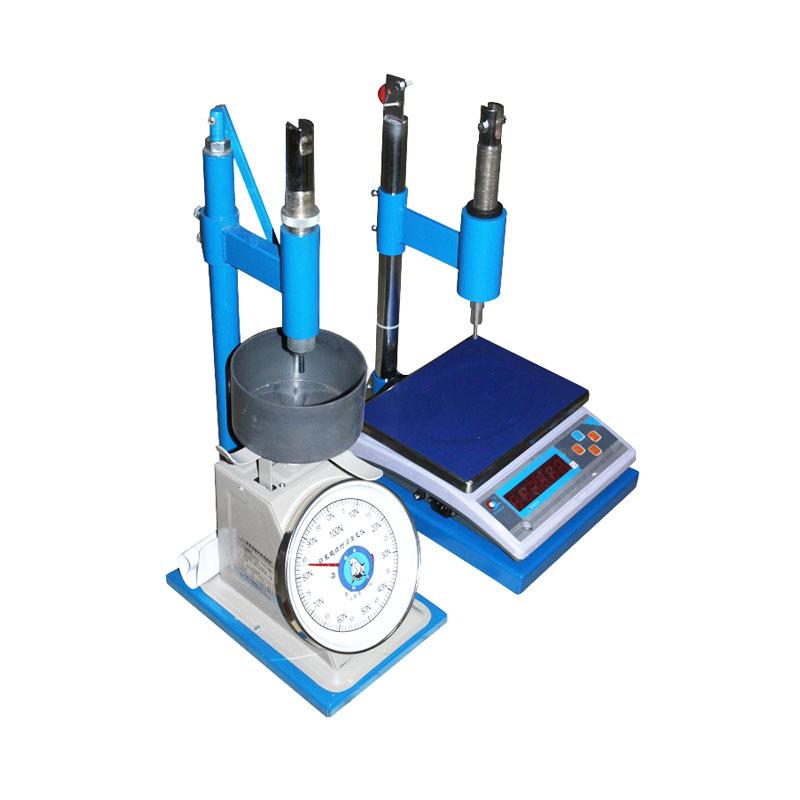

Probador de Tiempo de Fraguado de Mortero ZKS-100 Tipo Puntero SZ-100 Pantalla Digital

El Probador de Tiempo de Fraguado de Mortero es adecuado para determinar la velocidad de fraguado y el tiempo de fraguado del mortero de pared y el mortero de mampostería expresados por resistencia a la penetración. Es uno de los equipos especiales para diversas unidades de investigación de la construcción, laboratorios universitarios. El producto cumple con los requisitos de JTG3420-2020 《Procedimiento de Prueba para Cemento y Hormigón de Cemento de Ingeniería de Carreteras》.

1、Rango de detección 0～100N；

2、Valor de graduación: 0.5N；

3、carrera máxima：50mm；

4、Área de sección transversal de la aguja: 30mm2

5、Diámetro interior del molde de prueba, profundidad: φ140×75mm.

Estructura y Uso del Probador de Tiempo de Fraguado del Mortero

①Este instrumento consta de 1. mango, 2. aguja de prueba, 3. columna, 4. base, 5. indicador de presión (conectado al sensor) (el tipo ordinario es indicador de dial), 6. molde de prueba, 7. pieza de contacto, 8. portabrocas, 9. soporte, 10. husillo, 11. tuerca limitadora, etc.

②Su principio es que (1) la manija aplica presión para deslizar la aguja de prueba axialmente, causando (2) que la aguja de prueba penetre en (6) el mortero en el molde de prueba. Debido al cambio en la dureza del mortero a medida que fragua con el tiempo, la aguja de prueba encuentra diferente resistencia a la penetración, lo que resulta en diferentes valores de presión leídos en el indicador de presión.

③Al usar, primero llene el mortero bien mezclado en el molde de prueba, dejando aproximadamente 10 mm del plano superior, y alise. No retire el agua segregada en la superficie del mortero. Coloque el molde de prueba en la placa circular. En este momento, ponga a cero la lectura de presión (consulte el apéndice para la configuración de la pantalla). [Luego, el operador aplica presión verticalmente hacia abajo sobre la varilla de presión con la mano, y en 10 segundos, penetra lenta y uniformemente la arena 25 mm verticalmente. El valor mostrado en la lectura de presión en este momento es el primer valor medido. Al mismo tiempo, ajuste la tuerca límite (11) a la posición apropiada, libere la varilla de presión y la aguja de prueba se restablecerá bajo la acción de la fuerza del resorte. Repita una vez cada media hora. Cuando el valor de resistencia alcance 0.3 MPa, cambie a medir una vez cada 15 minutos hasta que el valor de resistencia alcance 0.7 MPa.

④Cálculo del probador de tiempo de fraguado del mortero:

fp=Np/Ap

donde: fp——valor de resistencia a la penetración (MPa);

Np——presión estática (N) cuando la profundidad de penetración es 25 mm;

Ap——área de sección transversal de la aguja de prueba de penetración (30mm2);

Valor de resistencia a la penetración calculado con una precisión de 0.01Mpa〕.

⑤Para métodos de prueba específicos, consulte el Capítulo Seis del Estándar de la Industria de la República Popular China JGJ70-90, sobre métodos de prueba para el desempeño básico del mortero para construcción, y las disposiciones relevantes del probador de tiempo de fraguado del mortero.

Mantenimiento del Probador de Tiempo de Fraguado de Mortero

1. Después del experimento, el panel del banco de trabajo, la aguja de prueba y la pieza de contacto deben limpiarse. La superficie del banco de trabajo no debe someterse a una presión pesada (menos de 10 kg).

2. Saque la pieza de prueba del molde, límpiela y aplique aceite para prevenir la oxidación. Use desmoldante antes de usar.

3. Las partes deslizantes deben lubricarse regularmente para asegurar el funcionamiento normal del instrumento.

4. El probador de tiempo de fraguado de mortero debe colocarse en un ambiente tranquilo y no corrosivo con una temperatura ambiente de alrededor de 20℃.
