Válvula de bola de barril de presión de 3 puntos válvula de bola para purificador de agua válvula de bola para máquina de membrana de ósmosis inversa RO carga media válvula ITiGER categoría 1823-D
110 días
$9.294 pedido mín (200 uds)
Producto 5.0
Proveedor 4.5
Cantidad
Grey
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Tipo de accesorios
Water purifier valve
Marca
ITiGER/ITiGER
Material
POM
Capacidad
3/8
Modelo
Barrel ball valve
Posición de uso
Connector
Eficacia
Barrel ball valve, connecting water flow
Embalaje
300pcs/bag
Tipo de máquina
3 pipe fittings water purifier, water purifier and ultrafilter
Color
Grey
Función
Reverse osmosis
Presión de ruptura
≥ 2.8MPa(28kg force)
Tipo de accesorios
Water purifier valve
Marca
ITiGER/ITiGER
Material
POM
Capacidad
3/8
Modelo
Barrel ball valve
Posición de uso
Connector
Eficacia
Barrel ball valve, connecting water flow
Embalaje
300pcs/bag
Tipo de máquina
3 pipe fittings water purifier, water purifier and ultrafilter
Color
Grey
Función
Reverse osmosis
Presión de ruptura
≥ 2.8MPa(28kg force)
Tipo de accesorios
Water purifier valve
Marca
ITiGER/ITiGER
Material
POM
Capacidad
3/8
Modelo
Barrel ball valve
Posición de uso
Connector
Eficacia
Barrel ball valve, connecting water flow
Embalaje
300pcs/bag
Tipo de máquina
3 pipe fittings water purifier, water purifier and ultrafilter
Color
Grey
Función
Reverse osmosis
Presión de ruptura
≥ 2.8MPa(28kg force)
Detalles del producto
El texto en las imágenes se puede traducir

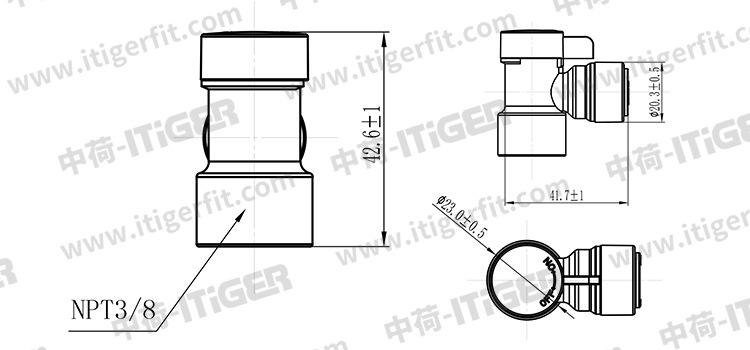

| Nombre del producto | Válvula de Bola para Tanque de Presión 3/8" | marca | ITiGER chino-holandés |
| modelo | 1823-D | color | gris |
| Temperatura de funcionamiento | 5℃~45℃ | Presión de ruptura | ≥2,8 MPa (fuerza de 28 kg) |
| Especificación | (a) 3 puntos, conexión rápida de 3/8"; (b) 3 puntos, rosca interna de 3/8". | ||
| Rendimiento de sellado | Una vez insertada la tubería en su lugar, no hay fugas de agua durante 5 minutos bajo una presión de agua de ≥1,2 MPa (12 kg de fuerza). | ||
| Requisitos de higiene | "Especificación de evaluación de la seguridad sanitaria para equipos de transmisión y distribución de agua potable y materiales de protección" (2001) | ||
| fábrica | Hangzhou Fuyang Zhonghe Electronics Co., Ltd. | ||
| Serie de accesorios para tuberías ITiGER | ||
| número de serie | Nombre de la pieza | Material |
| 1 | cuerpo principal | POM |
| 2 | Garra | POM con dientes de acero inoxidable |
| 3 | Tapa de la tarjeta | POM |
| 4 | Anillo de sellado doble | caucho de nitrilo |
| 1 | Normas de compatibilidad de tuberías de PE | 1/4" DE se conecta a tubería estándar de PE de 1/4", 3/8" DE se conecta a tubería estándar de PE de 3/8", 1/2" DE se conecta a tubería estándar de PE de 1/2" |
| 2 | Cuerpo principal | El material POM es fuerte y duradero, pequeño y de apariencia hermosa. |
| 3 | Garra | Producido con tecnología de núcleo independiente, puede sujetar con mayor eficacia tuberías con dimensiones inestables. |
| 4 | Tapa de la tarjeta | Sin soldadura ultrasónica |
| 5 | anillo de sellado | Doble sello, doble protección |
| 6 | Rosca de tubería estándar NPT | Norma internacional NPT, ANSI/ASME B1.120, línea de unión roscada sin costura |
| 7 | Temperatura de funcionamiento | 5℃~45℃ |
| 8 | Temperatura ambiente de almacenamiento | -20℃~-65℃ |
| 9 | Fuerza de inserción de la tubería de PE | ≤50 N |
| 10 | Potencia de tracción de tuberías de PE | ≥80 N |
| 11 | Número de enchufes y desenchufes | Conectar y desconectar 20 veces, las garras del conector no están dañadas |
| 12 | Rendimiento de sellado | Una vez insertada la tubería en su lugar, no hay fugas de agua durante 5 minutos bajo una presión de agua de ≥1,2 MPa. |
| 13 | Presión máxima de trabajo | ≥1,2 MPa |
| 14 | ¿Rendimiento del sellado con tensión alterna? | 0 MPa ~ 1,05 MPa, 100 000 veces sin fugas, deformaciones ni daños |
| 15 | Presión de ruptura | ≥2,8 MPa |
| 16 | Requisitos de salud y seguridad | Cumplir con la “Norma de evaluación de seguridad sanitaria para equipos de distribución de agua potable y materiales de protección” (2001) |
| NPT: Rosca cónica estándar internacional | |||||||||||
| Código de tamaño de rosca | Número de dientes norte | paso pag | Altura del diente h | Diámetro básico en el plano de referencia | Distancia base L1 | Subsidio de reunión L1 | Rosca externa en el extremo pequeño Los senderos básicos dentro | ||||
| Gran diámetro d=D | Diámetro medio d2=D2 | Diámetro pequeño d1=D1 | |||||||||
| 1/8 | 27 | 0.941 | 0.752 | 10.242 | 9.489 | 8.737 | 4.36 | 4.102 | 3 | 2.822 | 8.481 |
| 1/4 | 18 | 1.411 | 1.129 | 13.616 | 12.487 | 11.358 | 4.10 | 5.785 | 3 | 4.233 | 10.996 |
| 3/8 | 18 | 1.411 | 1.129 | 17.055 | 15.926 | 14.797 | 4.32 | 6.096 | 3 | 4.233 | 14.417 |
| 1/2 | 14 | 1.814 | 1.451 | 21.224 | 19.772 | 18.321 | 4.48 | 8.128 | 3 | 5.443 | 17.813 |
| Las roscas de plástico no suelen ser tan resistentes como las de latón. Al apretar las conexiones roscadas, no las apriete demasiado, ya que esto podría causar fallas como grietas o fugas. | |||||||||||
 | Número de producto | RO | Norma de inspección de piezas | |||||||||||
| Nombre de las piezas | Válvula de bola de barril de presión | |||||||||||||
| Método de prueba | Inspección de muestreo | departamento | Departamento de control de calidad | Material o especificación | Conexión rápida, conexión roscada. | |||||||||
| Elementos de prueba | Requisitos de inspección | Artículos no conformes Descripción | NCA | Nivel de inspección | Método de prueba | |||||||||||
| A | B | do | ||||||||||||||
| 0.1 | 0.65 | 2.5 | ||||||||||||||
| Exterior | El color es uniforme, sin suciedad, rayones evidentes ni rebabas. | El color es desigual, la superficie es rugosa y sucia y hay rebabas evidentes. | incógnita | II | Las muestras se tomarán de acuerdo con el “Estándar de muestreo de inspección entrante CMJS09” y se inspeccionará visualmente su apariencia. | |||||||||||
| Resistencia a la presión | La válvula de bola puede soportar una presión de agua estática de 1,2 MPa sin deformarse ni dañarse. | Bajo una presión de agua de 1,2 MPa, se produjeron deformaciones y daños. | incógnita | II | Cierre completamente la válvula de bola, conéctela a una entrada de agua de 1,2 MPa, déjela reposar durante 5 minutos e inspeccione visualmente si hay alguna fuga de agua en cada punto de conexión, extremo de salida y cuerpo de la válvula; abra completamente la válvula de bola, bloquee completamente la salida, conéctela a una entrada de agua de 1,2 MPa, déjela reposar durante 5 minutos e inspeccione visualmente si hay alguna fuga de agua en cada punto de conexión y cuerpo de la válvula. | |||||||||||
| Fuerza de apertura y cierre | La válvula de bola se puede abrir y cerrar de manera flexible y ajustar libremente, con un par de apertura y cierre de ≤350 Nm. | La válvula de bola está demasiado apretada o demasiado floja y el par de apertura y cierre es superior a 350 Nm. | incógnita | S-1 | Gire la llave de la válvula de bola directamente con la mano para determinar si es flexible; use un dinamómetro de empuje-tracción para aplicar un empuje al extremo de la llave en una dirección perpendicular al eje del cuerpo de la llave para observar si el empuje cumple con los requisitos. | |||||||||||
| estructura | La llave está bien fijada al vástago de la válvula; la válvula de bola tiene una estructura de límite completamente cerrada. | La llave y el vástago de la válvula no están fijados correctamente; la válvula de bola tiene una estructura de posición ilimitada | incógnita | II | Inspección visual, tacto. | |||||||||||
| tamaño | Las dimensiones generales y las dimensiones de montaje cumplen con los requisitos de los dibujos. | tamaño incorrecto | incógnita | S-1 | Utilice calibradores para medir las dimensiones clave de la muestra y compararlas con los dibujos técnicos correspondientes. | |||||||||||
| interfaz | La entrada de la válvula de bola es de rosca 1/4″ NPT o 3/8″, la salida es de rosca 1/4″ OD o 3/8″ OD y está equipada con una tuerca de seguridad de 1/4″ o 3/8″. | Los tamaños de entrada y salida no coinciden; no hay tuerca de tubo de bloqueo. | incógnita | II | Utilice un calibre de roscas para verificar las roscas de entrada/salida; realice una prueba de ensamblaje de la válvula de bola con las piezas preinstaladas y la tubería de PE para ver si las piezas preinstaladas encajan firmemente con el extremo de entrada y la contratuerca con el extremo de salida. | |||||||||||
| * Higiene y seguridad | Cumple con la “Norma de Evaluación de Seguridad Sanitaria para Equipos de Transmisión y Distribución de Agua Potable y Materiales de Protección” (2001). | Cualquiera de los artículos no cumple con las “Normas de evaluación de seguridad sanitaria para equipos de transmisión y distribución de agua potable y materiales de protección” (2001). | incógnita | 5 | Primero limpie la muestra, luego sumérjala de acuerdo con los requisitos de remojo y tome el líquido de remojo para realizar la prueba. | |||||||||||
| * Resistencia al golpe de ariete | Después de la instalación de prueba, puede soportar una prueba de golpe de ariete de 100.000 veces de 0 a 1,05 MPa sin deformarse, dañarse ni sufrir fugas de agua. | En la prueba de golpe de ariete de 0-1,05 MPa, la válvula de bola se deforma o se daña y se produce una fuga de agua. | incógnita | 3 | Conecte la válvula de bola al probador de golpe de ariete, ajuste los parámetros a 1,05 MPa (tiempo de aumento de presión 1 s, tiempo de reducción de presión 2 s) y realice 100 000 pruebas de golpe de ariete. | |||||||||||
| *Presión de ruptura | La presión de ruptura es ≥3,2 MPa; cuando la presión del agua aumenta a 3,2 MPa, la válvula de bola no presenta daños ni fugas. | La presión de ruptura es <3,2 MPa; antes de que la presión del agua alcance 3,2 MPa, la válvula de bola está dañada o tiene fugas. | incógnita | 2 | Cierre completamente la válvula de bola, conéctese a la estación de granallado y aumente lentamente la presión. | |||||||||||
| Observación | *Tipo de prueba, una vez cada seis meses; el tamaño de lote especificado es ≤ 2000. Si el tamaño de lote es > 2000, debe dividirse en varios lotes; el número en el nivel de inspección corresponde a la cantidad de muestreo, Ac/Re: 0/1. | |||||||||||||||
