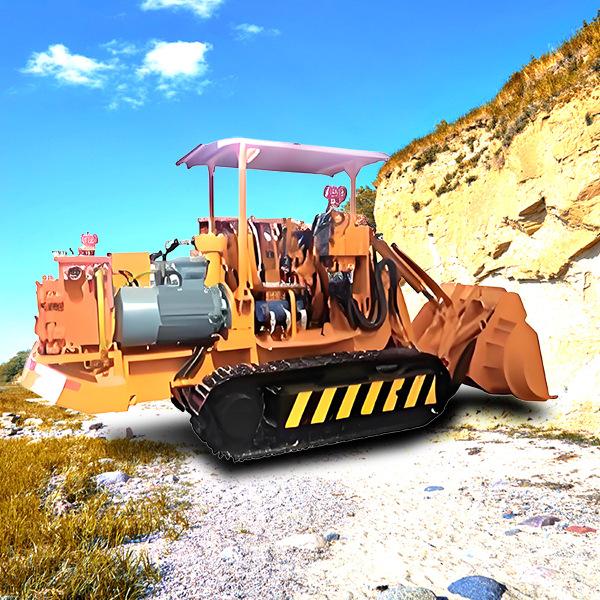

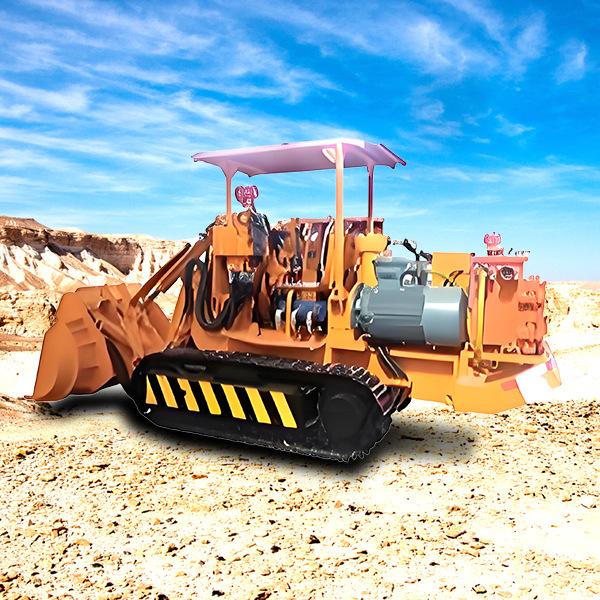

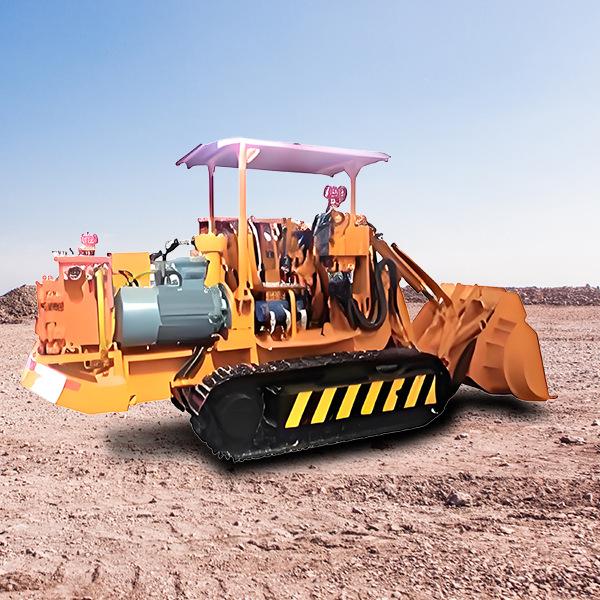

Introducción al producto de la máquina cargadora de volteo lateral hidráulica completa serie ZCY
La serie ZCY de cargadora de rocas de descarga lateral hidráulica completa es una nueva generación de equipo de carga sin orugas montado sobre orugas, utilizado principalmente para la carga de carbón y roca (u otros tipos de mineral) en galerías de minas de carbón (u otros tipos de minas), y también puede usarse para trabajos de carga de roca en galerías de roca completa de sección pequeña. Tiene las características de gran fuerza de inserción, buena maniobrabilidad, operación en sección completa, buena seguridad y usos múltiples. Además de completar las operaciones de carga, también puede proporcionar energía para herramientas de perforación hidráulicas, servir como plataforma de trabajo durante el soporte y completar el transporte de corta distancia y la limpieza del frente de trabajo, lo que puede mejorar significativamente la velocidad de excavación y lograr buenos beneficios económicos integrales.
Serie ZCY máquina excavadora de descarga lateral hidráulica completa composición del producto y clasificación:
La cargadora lateral hidráulica completa de la serie ZCY está compuesta por siete partes: mecanismo de cuchara montado lateralmente, conjunto de traslación sobre orugas, conjunto de bastidor, sistema hidráulico de operación, sistema de control de conducción, sistema eléctrico, etc.
Según diferentes capacidades de carga, hay cinco especificaciones de potencia diferentes: ZCY45R, ZCY60R, ZCY80R, ZCY100R y ZCY120R. Los usuarios pueden elegir el modelo adecuado según el tamaño real de la sección transversal de sus galerías y los diferentes requisitos de eficiencia de carga.
Observaciones: Cargadora de rocas de descarga lateral tipo ZCY45R, tipo ZCY60R, el límite superior del tamaño de las piezas estructurales separadas es inferior a 2.8m × 1.3m × 1.6m, y el peso de una sola pieza es inferior a 2.0t; Cargadora de rocas de descarga lateral tipo ZCY80R, tipo ZCY100R, tipo ZCY120R, el límite superior del tamaño de las piezas estructurales separadas es inferior a 3.8m × 1.5m × 1.7m, y el peso de una sola pieza es inferior a 3.5t.
Características principales de la máquina cargadora lateral hidráulica completa serie ZCY:
1. Fuerte función de carga, marcha sobre orugas con alta fuerza de inserción, carga de cara completa, adecuado para la construcción de calzadas planas e inclinadas de varias secciones. Al construir en calzadas de sección más grande o intersecciones de calzadas, puede utilizar plenamente sus características de eficiencia.
2. Tiene un buen rendimiento de soporte integral, es altamente móvil y flexible, y tiene una fuerte adaptabilidad. Se puede combinar convenientemente con otro equipo en la galería como perforadoras de pernos de roca, jumbos de perforación, transportadores rascadores, cintas transportadoras y vagonetas mineras.
3、Una máquina con múltiples usos es la característica principal de la pala cargadora de rocas de descarga lateral totalmente hidráulica de la serie ZCY que la hace superior a otros tipos de cargadoras de rocas:
a、El cucharón puede levantar objetos pesados, como soportes metálicos para apuntalamiento, y neumáticos, y también puede transportar materiales a cortas distancias, como arena y grava, y mover equipos pequeños, etc.
b. Después de levantar el cucharón, puede servir como una plataforma de trabajo de apoyo para facilitar la gestión del techo.
c、Puede proporcionar una fuente de aceite a alta presión para otros equipos, como suministrar energía para perforadoras hidráulicas de roca.
d、El excelente rendimiento de limpieza de esta máquina permitirá la mecanización al 100% de las operaciones de carga, haciendo realidad el frente de trabajo "sin pala".
Parámetros técnicos de la pala cargadora de rocas de descarga lateral hidráulica completa serie ZCY:
Número de producto | ZCY45R | ZCY60R | ZCY80R | ZCY100R | ZCY120R | |
Capacidad técnica del cucharón(m³) | 0.45 | 0.60 | 0.80 | 1.00 | 1.2 | |
Potencia del motor principal (kW) | 30 | 45 | 55 | |||
Voltaje (V) | 660/1140 | 660/1140 | ||||
Ancho del cucharón (mm) | 1370 | 1520 | 1696 | 1696 | 1876 | |
Altura de descarga(mm)≤ | ≥1460 | ≥1320 | ≥1600 | ≥1900 | ≥2000 | |
Profundidad encubierta(mm)≤ | 400 | 400 | ≥400 | ≥500 | ≥500 | |
Pendiente superable (°) | ≥16 | ≥16 | ≥16 | ≥16 | ≥16 | |
Fuerza de tracción (kN) | s20 | ≥20 | ≥40 | ≥40 | ≥40 | |
Distancia al suelo (mm)≥ | ≥180 | ≥180 | s200 | ≥200 | ≥200 | |
Velocidad de marcha(m/s)≤ | ≥0,5 | s0.5 | s0.81 | ≥0,81 | s0.81 | |
Presión del mecanismo de trabajo (MPa) | 16±0,5 | 16±0,5 | 16±0,5 | 16±0,5 | 16±0,5 | |
Presión del motor de traslación (MPa) | 22±0,5 | 22±0,5 | 22±0,5 | 22±0,5 | 22±0,5 | |
Presión del puerto de aceite externo(MPa) | 20±0,5 | |||||
Ruido (Nivel de Presión Sonora) (dB) | ≤90 | |||||
Centro de gravedad | Xg=635 | Xg=650 | Xg=710 | Xg=750 | Xg=780 | |
Presión sobre el suelo de la oruga (MPa) | 0.09 | 0.1 | ||||
Dimensiones | Longitud (mm) | 4490 | 4580 | 5100 | 5330 | 5370 |
Ancho (mm) | 1425 | 1520 | 1696 | 1696 | 1876 | |
Altura (mm) | 2046 | 2046 | 2100 | 2300 | 2300 | |
Peso de la máquina (sin aceite)(kg) | 4500 | 4650 | 7350 | 8300 | 8500 | |
