1. Descripción
El CJ4061 es un cargador completo de batería de iones de litio de una sola celda. Cuenta con protección contra polaridad inversa para los terminales positivo y negativo de la batería, y protección contra polaridad inversa de la alimentación de entrada de 5 V. Su paquete SOT23-6 y el bajo número de componentes externos hacen del CJ4061 una opción ideal para aplicaciones portátiles.

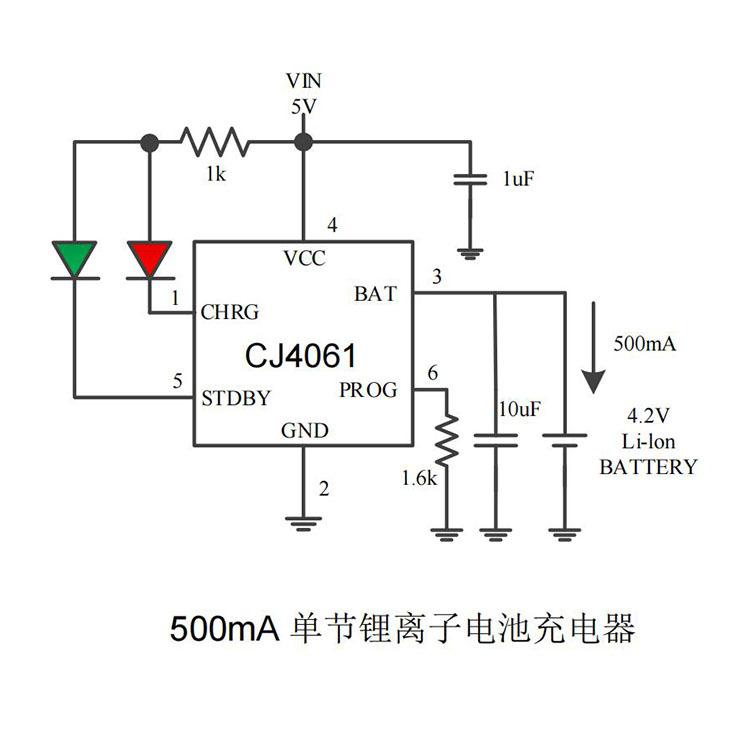

Adopta una arquitectura PMOSFET interna, más un circuito de carga anti-inversa, eliminando la necesidad de resistencias de detección externas y diodos de aislamiento. La retroalimentación térmica permite el ajuste automático de la corriente de carga para limitar la temperatura del chip bajo condiciones de operación de alta potencia o alta temperatura ambiente. El voltaje de carga completa se fija en 4.2V, y la corriente de carga se establece externamente mediante una resistencia. Cuando la batería alcanza 4.2V, la corriente de carga cae a 1/10 del valor establecido, y el CJ4061 terminará automáticamente la carga.
Cuando se corta el voltaje de entrada (adaptador de CA o alimentación USB), el CJ4061 entra automáticamente en un estado de baja corriente, y la corriente de fuga del lado de la batería es inferior a 0.1uA. Otras características del CJ4061 incluyen auto-adaptación de la fuente de alimentación, monitor de corriente de carga, bloqueo por bajo voltaje, recarga automática y dos pines de estado para indicar la carga.
2. Características
Protección contra conexión inversa de polaridad positiva y negativa de la batería de litio
Protección contra polaridad inversa de entrada Vcc
Potencia auto-adaptativa
Corriente de carga programable compatible con 5mA-600mA
Operación de corriente constante/voltaje constante, con auto-adaptación de temperatura, puede lograr una tasa de carga optimizada
Puede cargar directamente una sola batería de iones de litio desde un puerto USB
Precisión hasta ±1% Voltaje de carga preestablecido de 4.2V
Recarga automática

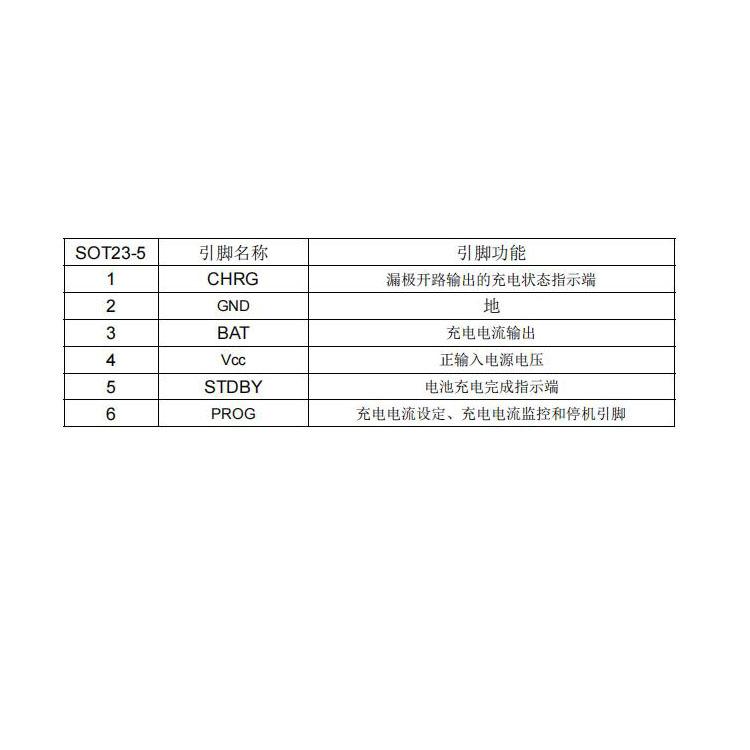

2 pines de salida de drenaje abierto para estado de carga
Terminación de carga C/10
La corriente de alimentación en modo de espera es de 25uA
Carga lenta de 2.9V
El arranque suave limita la corriente de irrupción
Utiliza paquete SOT-23 de 6 pines
