Parámetros del módulo:

Naturaleza del módulo: módulo de refuerzo no aislado (BOOST)

Voltaje de entrada: 4-34V

Tensión de salida: Continuamente ajustable (4-60V)

Corriente de salida: 2.5A(MAX)

Corriente de entrada: 3A (el pico puede alcanzar 5A) (chip de corriente 5A)

Potencia de salida: 15W refrigeración natural, 25W (MÁX) con disipador de calor potencia real

Potencia de salida máxima = Voltaje de entrada * 5A * Eficiencia de conversión

Límite de potencia de salida (condición: buena disipación de calor):

Entrada 5V Salida 12V 1.2A

Entrada 5V Salida 24V 0.6A

Entrada 5V Salida 48V 0.35A

Entrada 7.4V Salida 12V 2A

Entrada 7.4V Salida 19V 1.2A

Entrada 7.4V Salida 24V 0.9A

Entrada 7.4V Salida 48V 0.55A

Entrada 12V Salida 19V 2A

Entrada 12V Salida 24V 1.5A

Entrada 12V Salida 48V 0.8A

Entrada 24V Salida 48V 1.6A

Eficiencia de conversión: Debido a los negocios ocupados, no hay tiempo para procesar las imágenes de prueba. Simplemente enumere la eficiencia operativa medida a voltajes y corrientes comunes como referencia (Lo siguiente es solo para referencia)

Entrada 5V Salida 12V 0.5A Eficiencia 84%

Entrada 7.4V Salida 12V 0.5A Eficiencia 90%

Entrada 7.4V Salida 12V 1A Eficiencia 88%

Entrada 12V Salida 16V 1A Eficiencia 92%

Entrada 12V Salida 16V 2A Eficiencia 90%

Entrada 12V Salida 19V 1A Eficiencia 91%

Entrada 12V Salida 19V 1.5A Eficiencia 92%

Entrada 12V Salida 24V 0.5A Eficiencia 89%

Entrada 12V Salida 24V 1A Eficiencia 88%

Ondulación de salida: ancho de banda de 20M (solo como referencia)

Entrada 24V Salida 48V 0.2A Rizado 300 milivoltios

Temperatura de trabajo: grado industrial (-40 ℃ a +85 ℃) (si la temperatura ambiente supera los 40 grados, reduzca el consumo de energía o aumente la disipación de calor)

Aumento de temperatura a plena carga: 45 ℃

Corriente sin carga: típica 15 mA (5 V a 12 V)

Regulación de carga: ±0,5%

Regulación de voltaje: ±0,5%

Velocidad de respuesta dinámica: 5% 200uS

Protección contra cortocircuitos: Ninguna (instale un fusible o circuito de protección en la entrada)

Protección contra polaridad inversa de entrada: No, por favor use nuestra placa de protección contra polaridad inversa o conecte un diodo en serie a la entrada.

Método de instalación: se puede fijar con tornillos (diámetro 3 mm), 2 orificios de fijación

Método de cableado: soldadura, se puede soldar directamente en la PCB después de añadir pines

Los pines, disipadores de calor y carcasas son opcionales.

Dimensiones: 49 (largo) * 23,4 (ancho) * 11,4 (alto) mm (sin potenciómetro)

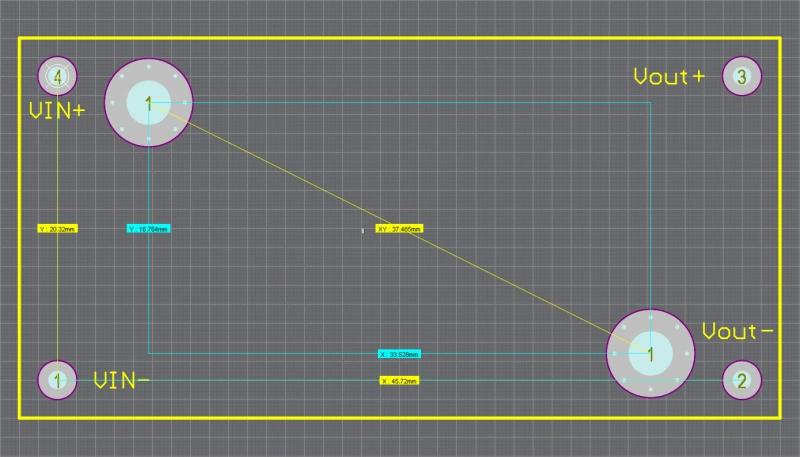

Diagrama de tamaño de orificio de posicionamiento (solo como referencia, consulte el producto real):

Ámbito de aplicación:

1. Haz tu propio banco de energía, solo necesitas conectar una batería para el suministro de energía en la entrada, y puede emitir un voltaje de 4-35V para alimentar tu teléfono móvil, MP3, MP4, carga de PSP y muchos otros dispositivos, lo cual es muy simple y conveniente.

2. Cargador elevador, puede cargar su dispositivo de 4-60V con 2 pilas AA o una batería de litio.

3. Alimente sus dispositivos electrónicos, cuando su dispositivo necesita una fuente de alimentación de 4-35 V, pero ahora solo tiene una fuente de alimentación de batería de litio a mano, use nuestro módulo puede aumentar directamente a 4-35 V, resuelva su problema.

4. Fuente de alimentación front-end del sistema, cuando estás realizando un proyecto determinado y el voltaje de la fuente de alimentación de entrada es inferior al voltaje que necesitas (4-35V), entonces elegir nuestro módulo será tu muy buena opción, puede funcionar directamente en la máquina sin depuración, logrando fácilmente un eficiente aumento de potencia.
