Parámetros técnicos
|
Presupuesto |
Unidades |

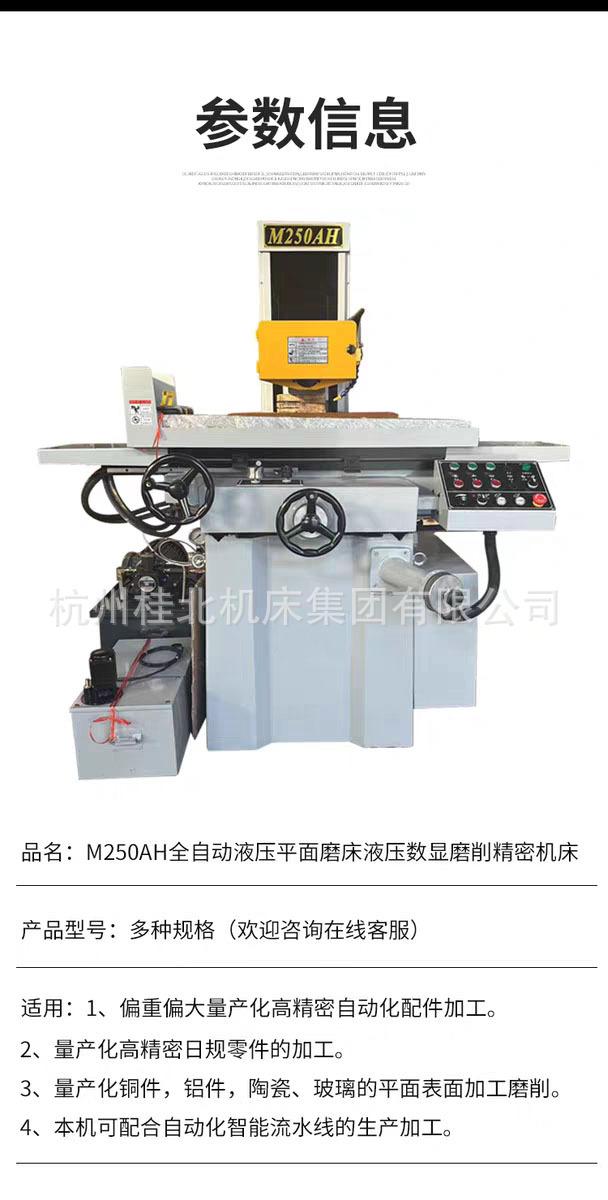

M250 |
|||||
|
Banco de trabajo |
Tamaño de la mesa de trabajo (L * W) |
mm |
500×250 |
||||
|
Recorrido máximo de la mesa (largo x ancho) |
mm |
530×270 |
|||||
|
Ranura en T de la mesa (número de ranura x ancho de ranura) |
mm |
1×14 |
|||||
|
Cabezal de rectificado |
El tamaño de la muela (d. e. * a * d. i.) |
mm |
φ200×20×Φ31,75 |
||||
|
Distancia desde la línea central de la muela hasta la mesa de trabajo |
mm |
470 |
|||||
|
Velocidad de la muela de rectificar |
50 Hz |
r/min |
2850 |
||||
|
60 Hz |
r/min |
3360 |
|||||
|
La cantidad de alimento |
Velocidad longitudinal de la mesa (izquierda y derecha) |
m/min |
3-20 |
||||
|
Alimentación con volante de avance transversal (delantero y trasero) |
Continuo (sin pasos) |
mm/min |
400 |
||||
|
Intermitente (continuo) |
mm/min |
0-5 |
|||||
|
Volante por vuelta |
mm |
5.0 |
|||||
|
Volante por celosía |
mm |
0.02 |
|||||
|
El volante de alimentación vertical (arriba y abajo) |
Volante por vuelta |
mm |
2.0 |
||||
|
Volante por celosía |
mm |
0.01 |
|||||
|
Potencia del motor |
Motor de husillo |
kilovatio |
1.5 |
||||
|
Motor de refrigeración |
Yo |
40 |
|||||
|
Precisión de Trabajo |
La superficie de proceso del nivel base del grado paralelo |
mm |
300:0.005 |
||||
|
Rugosidad de la superficie |
micras |
Ra0.32 |
|||||
|
Peso de la máquina Peso de la máquina |
Peso neto |
kilogramo |
880 |
||||
|
Peso bruto |
kilogramo |
980 |
|||||
|
Tamaño externo (L * an * al) |
mm |
1680x1140x1760 |
|||||
|
Tamaño del embalaje (L * w * h) |
mm |
1400x1160x1960 |
|||||
