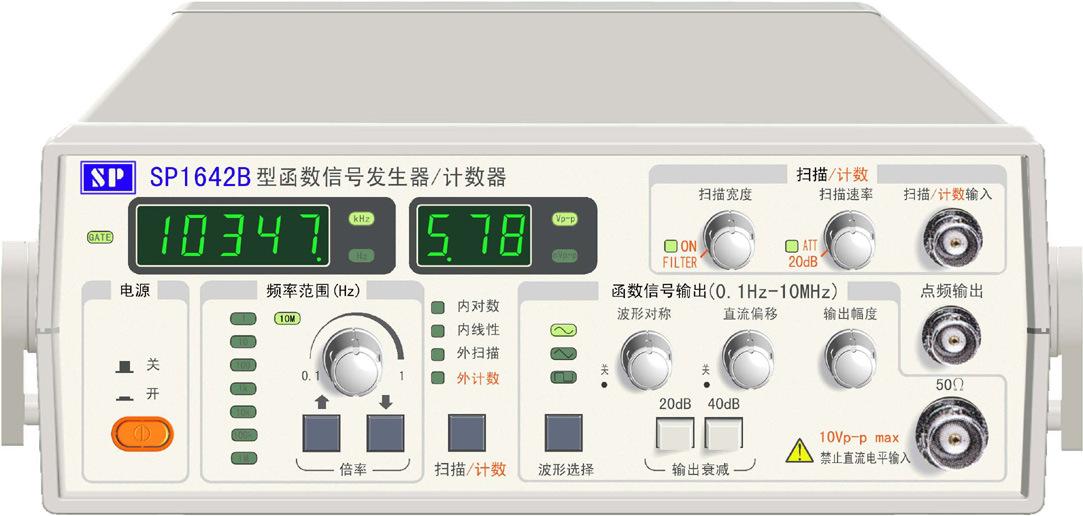

SP1642B Generador de Señales de Función/Contador

Detalles del producto:
El generador de señales/contador de funciones SP1641B tiene múltiples salidas de señal como señal continua, señal de barrido de frecuencia, señal de función, señal de pulso, señal de frecuencia de puntos, TTL/CMOS y función de medición de frecuencia externa. Es un dispositivo ideal para ingenieros electrónicos, física, laboratorios electrónicos, líneas de producción, investigación científica y enseñanza.
El producto utiliza circuitos integrados a gran escala y circuitos microcomputador de un solo chip para medir y gestionar inteligentemente la frecuencia de todo el ciclo. La frecuencia y la amplitud de la señal de salida pueden ser leídas con precisión por el usuario. Toda la máquina se produce utilizando tecnología de montaje mixto SMT, con alta fiabilidad y alto rendimiento en costo, y tiene protección de función completa contra sobretensión, sobrecorriente y sobrecalentamiento.

característica principal:

Circuito integrado a gran escala

Puede mostrar la amplitud de salida (LED de 3 dígitos) y la frecuencia de salida (LED de 5 dígitos) simultáneamente

Puede usarse como un medidor de frecuencia (precisión de 10 MHz)

Múltiples modos de salida: (frecuencia de punto, modulación de frecuencia, barrido de frecuencia interno y externo)

Con protección de salida de función completa

MTBF de alta confiabilidad > 10000 horas

Con función de ajuste de nivel de CC

interruptor electrónico

Principales indicadores técnicos del producto:

Frecuencia de salida de la función principal
0.1Hz～10MHz
Impedancia de salida
Función, salida de frecuencia de punto 50Ω
Salida TTL/CMOS 600Ω
Forma de onda de la señal de salida
Salida de función: onda sinusoidal, onda triangular, onda cuadrada (salida simétrica o asimétrica)
Salida TTL/CMOS: onda de pulso (salida CMOS f≤100kHz)
Amplitud de la señal de salida
Salida de función (1MΩ)
Sin atenuación (1Vp-p～20Vp-p) ±10%, continuamente ajustable
Atenuación 20dB: (0.1Vp-p～2Vp-p) ±10%, continuamente ajustable
Atenuación 40dB: (10mVp-p～200mVp-p) ±10%, continuamente ajustable
Atenuación 60dB: (1mVp-p～20mVp-p) ±10%, continuamente ajustable
Salida TTL (resistencia de carga ≥ 600Ω)
Nivel "0": ≤0.8V, Nivel "1": ≥1.8V
Salida CMOS (resistencia de carga ≥ 2kΩ)
Nivel "0": ≤0.8V, Nivel "1": 5V～15V continuamente ajustable
Atenuación de la señal de salida de la función
0dB/20dB/40dB/60dB (la atenuación de 0dB significa sin atenuación)
Tipo de señal de salida
Señal de frecuencia única, señal de frecuencia barrida, señal FM (controlada externamente)
Rango de ajuste del ciclo de trabajo
20% ～ 80%
método de escaneo
Modo de escaneo interno: modo de escaneo lineal/logarítmico
Modo de escaneo externo: determinado por la señal de entrada VCF
Características de escaneo interno
Tiempo de escaneo: 10ms～5s±10%
Ancho de escaneo: ≥ 1 rango de frecuencia
Características de escaneo externo
Impedancia de entrada: alrededor de 500kΩ
Amplitud de la señal de entrada: 0V～+3V
Ciclo de señal de entrada: 10ms～5s
Características de la señal de salida
Distorsión de onda sinusoidal: <1%
Linealidad de onda triangular: >99% (10% a 90% de la amplitud de salida)
Tiempo de subida (caída) de la onda de pulso: ≤25ns (región del 10%～90% de la amplitud de salida)
Overshoot de borde ascendente y descendente de onda de pulso: ≤5% V0 (carga de 50Ω)
Estabilidad de frecuencia de la señal de salida
±0.1%/min
Visualización de amplitud
Dígitos de visualización: tres (punto decimal posicionado automáticamente)
Unidad de visualización: Vp-p o mVp-p
Error de visualización: V0±20%±1 palabra (amplitud pico a pico de la señal de salida V0), (la lectura de V0 debe multiplicarse por 1/2 cuando la resistencia de carga es de 50Ω)
Resolución: 0.1Vp-p (atenuación 0dB), 10mVp-p (atenuación 20dB), 1mVp-p (atenuación B) 0.1mVp-p (atenuación 60dB)
Visualización de frecuencia
Rango de visualización: 0.1Hz～3000kHz/10000kHz
Mostrar número efectivo de dígitos: 5 (4 dígitos por debajo de 1k)
Contador de Frecuencia
Rango de medición de frecuencia
0.1Hz～50MHz
Rango de voltaje de entrada (la atenuación es de 0dB)
30mV～2V （1Hz～50MHz）
150mV～2V （0.1Hz～1Hz）
resistencia de entrada
500kΩ/30pF
Adaptabilidad de la forma de onda
Onda sinusoidal, onda cuadrada
Frecuencia de corte del filtro
Alrededor de 100 kHz (atenuación en banda, cumpliendo los requisitos mínimos de voltaje de entrada)
medir el tiempo
0.3s （fi>3Hz）
Ciclo de señal medida única (fi≤3Hz)
Método de visualización
Rango de visualización: 0.100Hz～50000kHz
Mostrar dígitos efectivos: 5
base de tiempo
Frecuencia nominal: 10MHz
Estabilidad de frecuencia: ± 5 × 10-5/d
Dimensiones
260mm × 90mm × 300mm
peso
2 kilos
